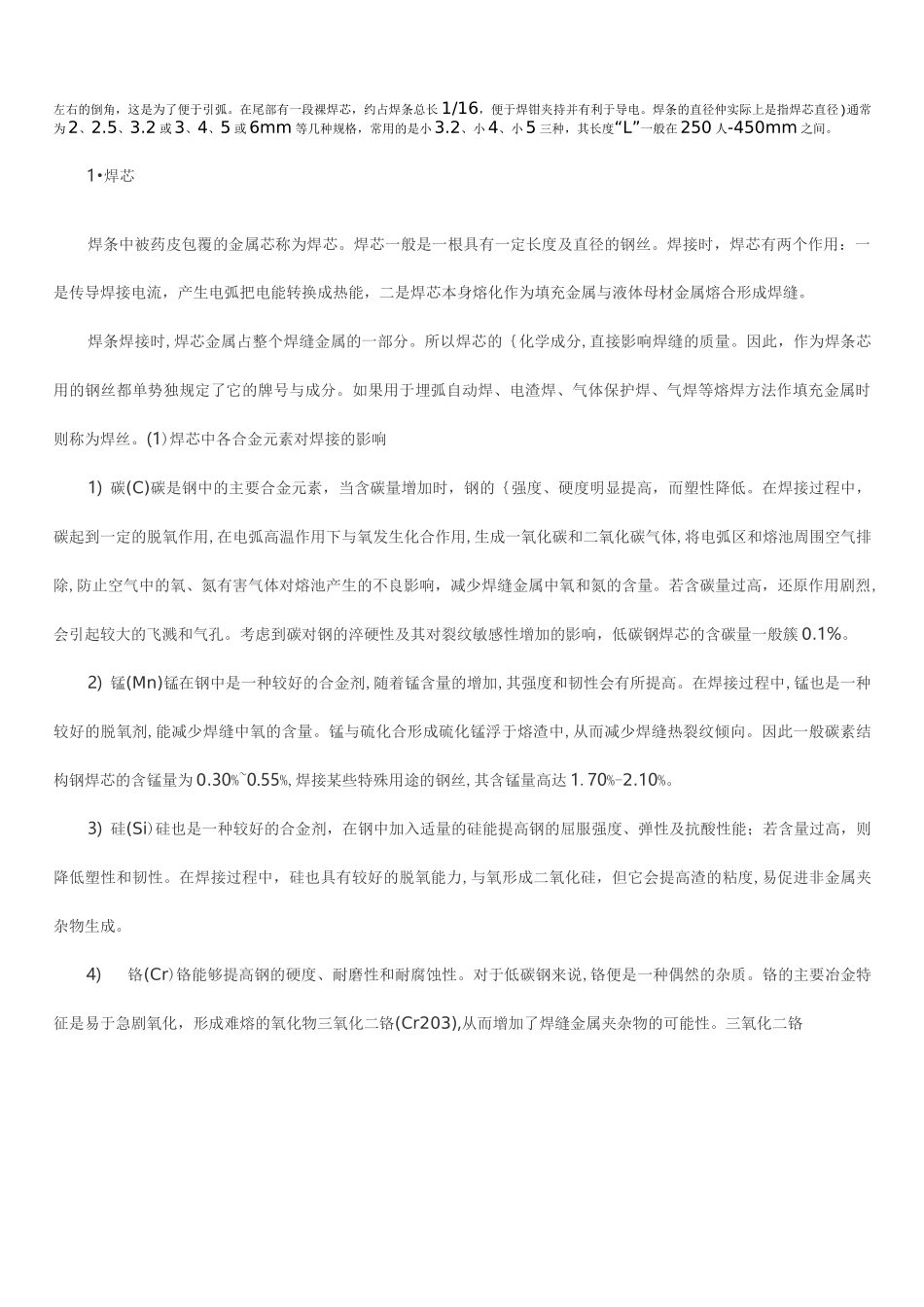

选用焊条的基本原则如下:1)等强度原则即选用与母材同强度等级的焊条。一般用于焊接低碳钢和低合金钢。2)同成分原则即选用与母材化学成分相同或相近的焊条。一般用于焊接耐热钢、不锈钢等金属材料。3)抗裂纹原则选用抗裂性好的碱性焊条,以免在焊接和使用过程中接头产生裂纹。一般用于焊接刚度大、形状复杂、使用中承受动载荷的焊接结构。4)抗气孔原则受焊接工艺条件的限制,如对焊件接头部位的油污、铁锈等清理不便,应选用抗气孔能力强的酸性焊条,以免焊接过程中气体滞留于焊缝中,形成气孔。5)低成本原则在满足使用要求的前提下,尽量选用工艺性能好、成本低和效率高的焊条。焊条(coveredelectrode)气焊或电焊时熔化填充在焊接工件的接合处的金属条。焊条的材料通常跟工件的材料相同。焊条的组成焊条由焊芯及药皮两部分构成。焊条是在金属焊芯外将涂料(药皮)均匀、向心地压涂在焊芯上。焊条种类不同,焊芯也不同。焊芯即焊条的金属芯,为了保证焊缝的质量与性能,对焊芯中各金属元素的含量都有严格的规定,特别是对有害杂质(如硫、磷等)的含量,应有严格的限制,优于母材。焊芯成分直接影响着焊缝金属的成分和性能,所以焊芯中的有害元素要尽量少焊接碳钢及低合金钢的焊芯,一般都选用低碳钢作为焊芯,并填加锰、硅、铬、镍等成分(详见焊丝国家标准GB1300—77)。采用低碳的原因一方面是含碳量低时钢丝塑性好,焊丝拉拔比较容易,另一方面可降低还原性气体CO 含量,减少飞溅或气孔,并可增高焊缝金属凝固时的温度,对仰焊有利。加入其他合金元素主要为保证焊缝的综合机械性能,同时对焊接工艺性能及去除杂质,也有一定作用。高合金钢以及铝、铜、铸铁等其他金属材料,其焊芯成分除要求与被焊金属相近外,同样也要控制杂质的含量,并按工艺要求常加入某些特定的合金元素。焊条就是涂有药皮的供焊条电弧焊使用的熔化电极,它是由药皮和焊芯两部分组成的。在焊条前端药皮有 45°左右的倒角,这是为了便于引弧。在尾部有一段裸焊芯,约占焊条总长 1/16,便于焊钳夹持并有利于导电。焊条的直径仲实际上是指焊芯直径)通常为 2、2.5、3.2 或 3、4、5 或 6mm 等几种规格,常用的是小3.2、小4、小 5 三种,其长度“L”一般在 250 人-450mm 之间。1•焊芯焊条中被药皮包覆的金属芯称为焊芯。焊芯一般是一根具有一定长度及直径的钢丝。焊接时,焊芯有两个作用:一是传导焊接电流,产生电弧把电能转换成热能,二是焊芯本身熔化作...
