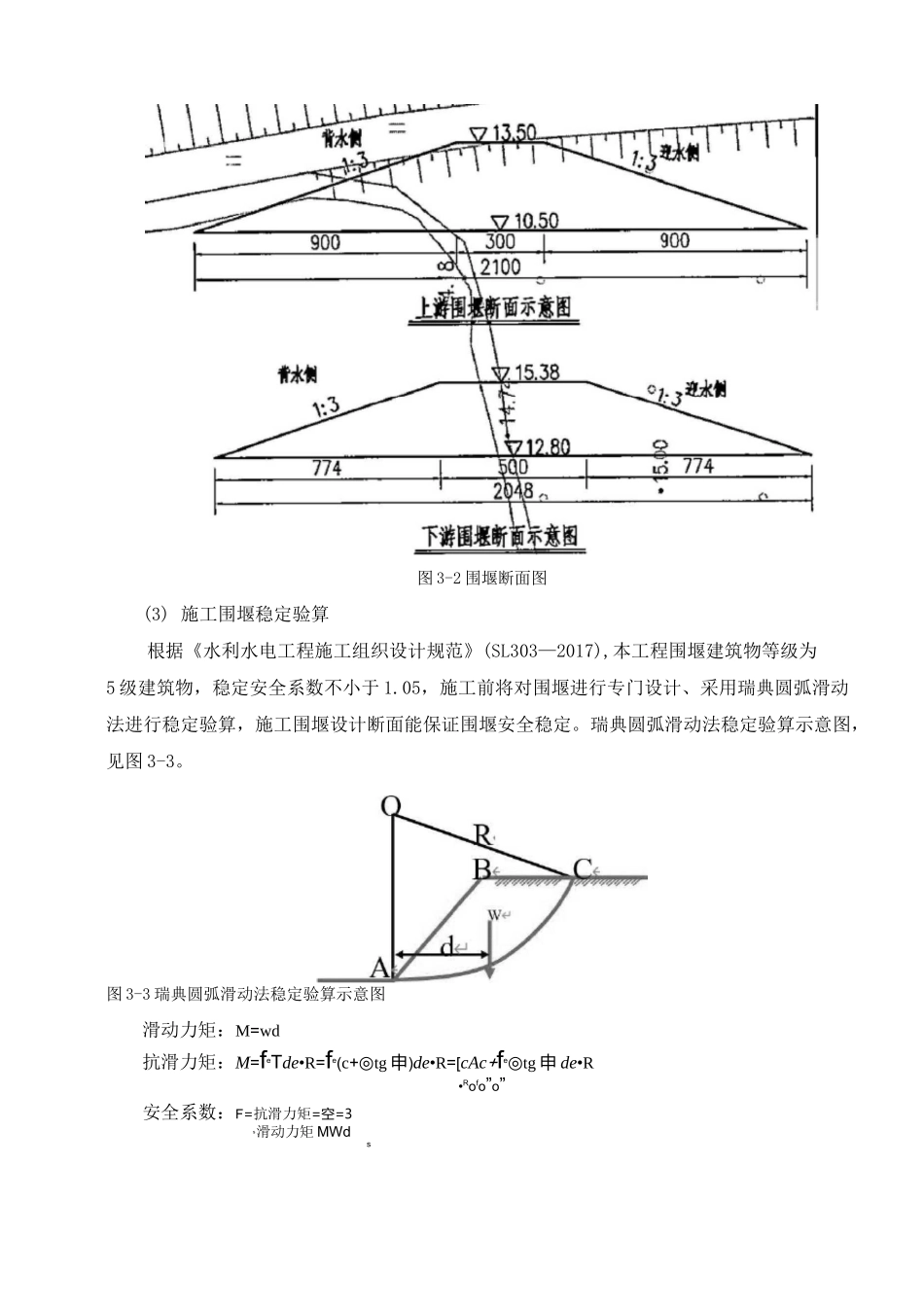

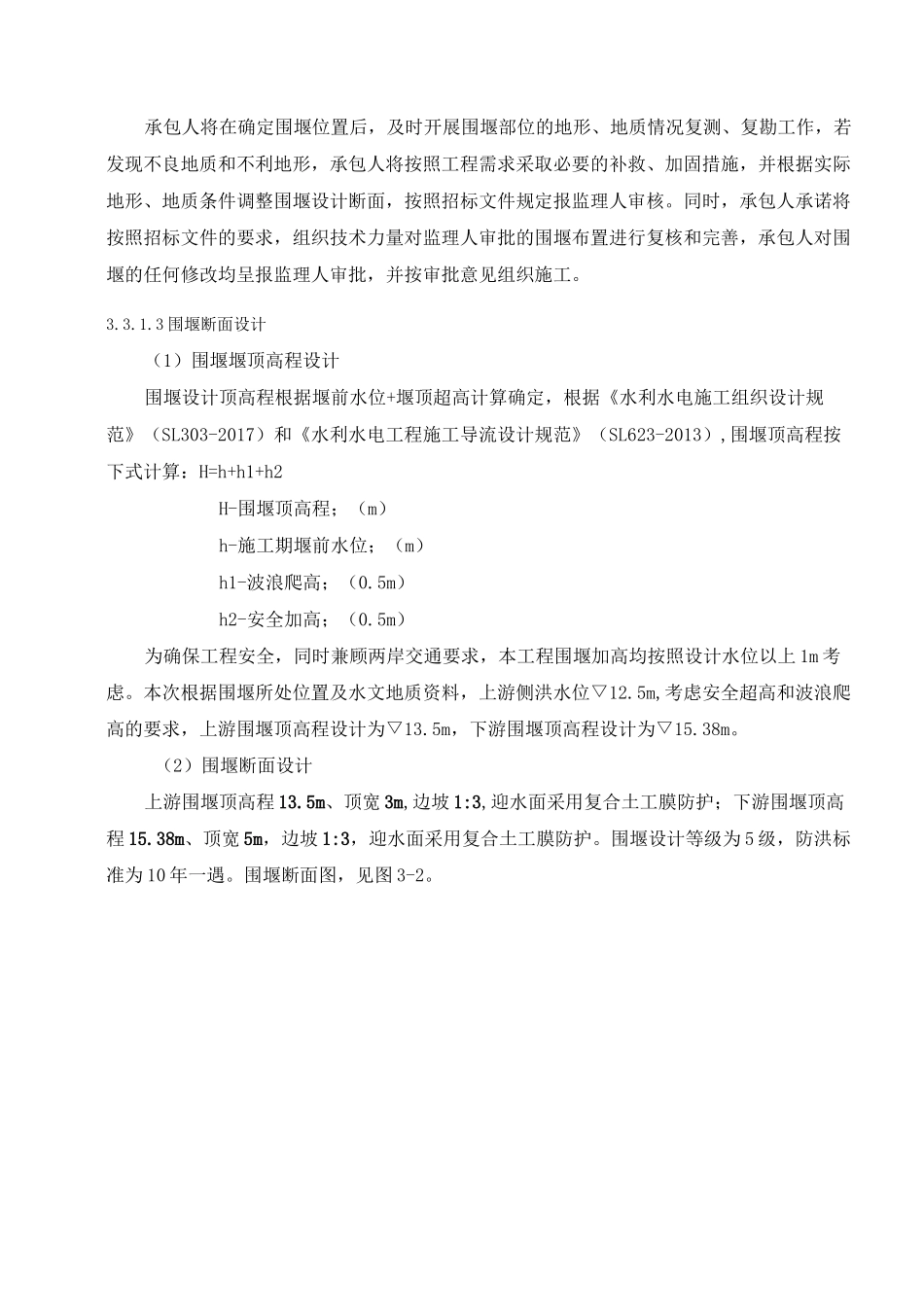

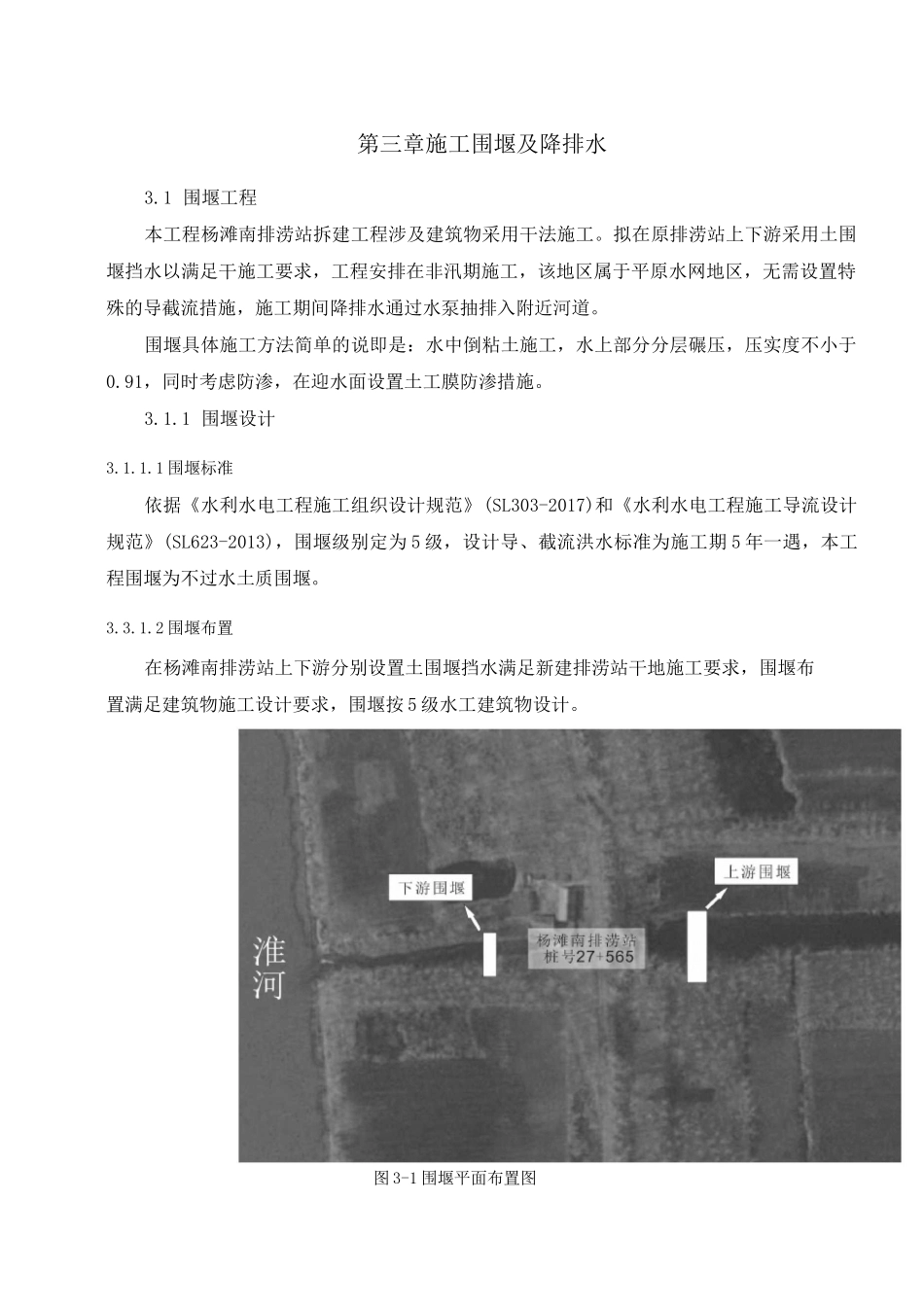

第三章施工围堰及降排水3.1 围堰工程本工程杨滩南排涝站拆建工程涉及建筑物采用干法施工。拟在原排涝站上下游采用土围堰挡水以满足干施工要求，工程安排在非汛期施工，该地区属于平原水网地区，无需设置特殊的导截流措施，施工期间降排水通过水泵抽排入附近河道。围堰具体施工方法简单的说即是：水中倒粘土施工，水上部分分层碾压，压实度不小于0.91，同时考虑防渗，在迎水面设置土工膜防渗措施。3.1.1 围堰设计3.1.1.1 围堰标准依据《水利水电工程施工组织设计规范》(SL303-2017)和《水利水电工程施工导流设计规范》(SL623-2013)，围堰级别定为 5 级，设计导、截流洪水标准为施工期 5 年一遇，本工程围堰为不过水土质围堰。3.3.1.2 围堰布置在杨滩南排涝站上下游分别设置土围堰挡水满足新建排涝站干地施工要求，围堰布置满足建筑物施工设计要求，围堰按 5 级水工建筑物设计。图 3-1 围堰平面布置图承包人将在确定围堰位置后，及时开展围堰部位的地形、地质情况复测、复勘工作，若发现不良地质和不利地形，承包人将按照工程需求采取必要的补救、加固措施，并根据实际地形、地质条件调整围堰设计断面，按照招标文件规定报监理人审核。同时，承包人承诺将按照招标文件的要求，组织技术力量对监理人审批的围堰布置进行复核和完善，承包人对围堰的任何修改均呈报监理人审批，并按审批意见组织施工。3.3.1.3 围堰断面设计（1）围堰堰顶高程设计围堰设计顶高程根据堰前水位+堰顶超高计算确定，根据《水利水电施工组织设计规范》（SL303-2017）和《水利水电工程施工导流设计规范》（SL623-2013）,围堰顶高程按下式计算：H=h+h1+h2H-围堰顶高程；（m）h-施工期堰前水位；（m）h1-波浪爬高；（0.5m）h2-安全加高；（0.5m）为确保工程安全，同时兼顾两岸交通要求，本工程围堰加高均按照设计水位以上 1m 考虑。本次根据围堰所处位置及水文地质资料，上游侧洪水位▽12.5m,考虑安全超高和波浪爬高的要求，上游围堰顶高程设计为▽13.5m，下游围堰顶高程设计为▽15.38m。（2）围堰断面设计上游围堰顶高程 13.5m、顶宽 3m,边坡 1:3,迎水面采用复合土工膜防护；下游围堰顶高程 15.38m、顶宽 5m，边坡 1:3，迎水面采用复合土工膜防护。围堰设计等级为 5 级，防洪标准为 10 年一遇。围堰断面图，见图 3-2。图 3-2 围堰断面图(3) 施工围堰稳定验算根据《水利水电工程施工组织设计规范》(SL303—2017),本工程围堰建筑物等级为5 级建筑物，...
