通信仿真实验10071213VIP免费

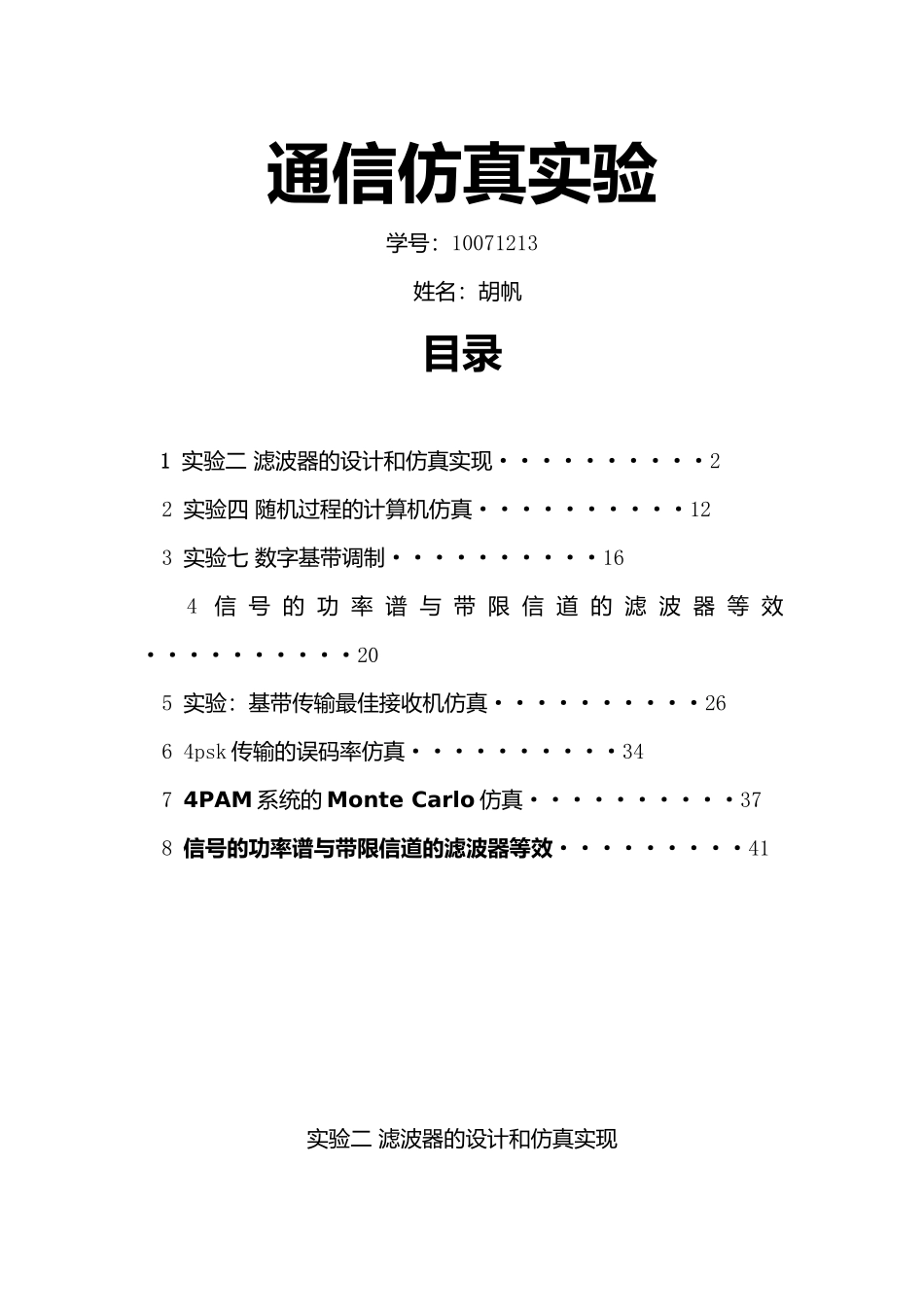

通信仿真实验学号：10071213 姓名：胡帆目录 1 实验二 滤波器的设计和仿真实现··········2 2 实验四 随机过程的计算机仿真··········12 3 实验七 数字基带调制··········16 4 信 号 的 功 率 谱 与 带 限 信 道 的 滤 波 器 等 效··········20 5 实验：基带传输最佳接收机仿真··········26 6 4psk 传输的误码率仿真··········34 7 4PAM 系统的 Monte Carlo 仿真··········37 8 信号的功率谱与带限信道的滤波器等效·········41实验二 滤波器的设计和仿真实现————实验日期：2013.10.27实验目的：各种滤波器的设计与仿真实现。实验内容：1.题目一：试设计一个模拟低通滤波器，fp=3500Hz，fs=4500Hz，αp=3 dB，αs=25dB。分别用巴特沃斯和椭圆滤波器原型，求出其 3dB 截止频率和滤波器阶数，传递函数，并作出幅频、相频特性曲线。 实验程序 1 巴特沃斯型：clear;f_p=3500; f_s=4500; R_p=3; R_s=25;[n, fn]=buttord(f_p,f_s,R_p,R_s, 's');Wn=2*pi*fn;[b,a]=butter(n, Wn, 's'); f=0:100:10000; s=j*2*pi*f; H_s=polyval(b,s)./polyval(a,s); figure(1);subplot(2,1,1); plot(f, 20*log10(abs(H_s)));axis([0 10000 -40 1]);xlabel('频率 Hz');ylabel('幅度 dB');subplot(2,1,2); plot(f, angle(H_s)); xlabel('频率 Hz');ylabel('相角 rad');figure(2); freqs(b,a);实验结果 1： 实验程序 2 椭圆滤波器型：clear;f_p=3500; f_s=4500; R_p=3; R_s=25; [n, fn]=ellipord(f_p,f_s,R_p,R_s,'s'); Wn=2*pi*fn; [b,a]=ellip(n,R_p,R_s,Wn,'s'); f=0:100:10000; s=j*2*pi*f; H_s=polyval(b,s)./polyval(a,s); figure(1);subplot(2,1,1); plot(f, 20*log10(abs(H_s))); axis([0 10000 -40 1]);xlabel('频率 Hz');ylabel('幅度 dB');subplot(2,1,2); plot(f, angle(H_s)); xlabel('频率 Hz');ylabel('相角 rad');figure(2); freqs(b,a);实验结果 2：2.题目二：试 设 计 一 个 巴 特 沃 斯 型 数 字 低 通 滤 波 器 ， 设 采 样 率 为8000Hz，fp=2100Hz，fs=2500Hz，αp=3dB，αs=25dB。并作出幅频、相频特性曲线。实验程序：f_N=8000; f_p=2100; f_s=2500; R_p=3; R_s=25; Ws=f_s/(f_N/2); Wp=f_p/(f_N/2); [n, Wn]=buttord(Wp,W...
