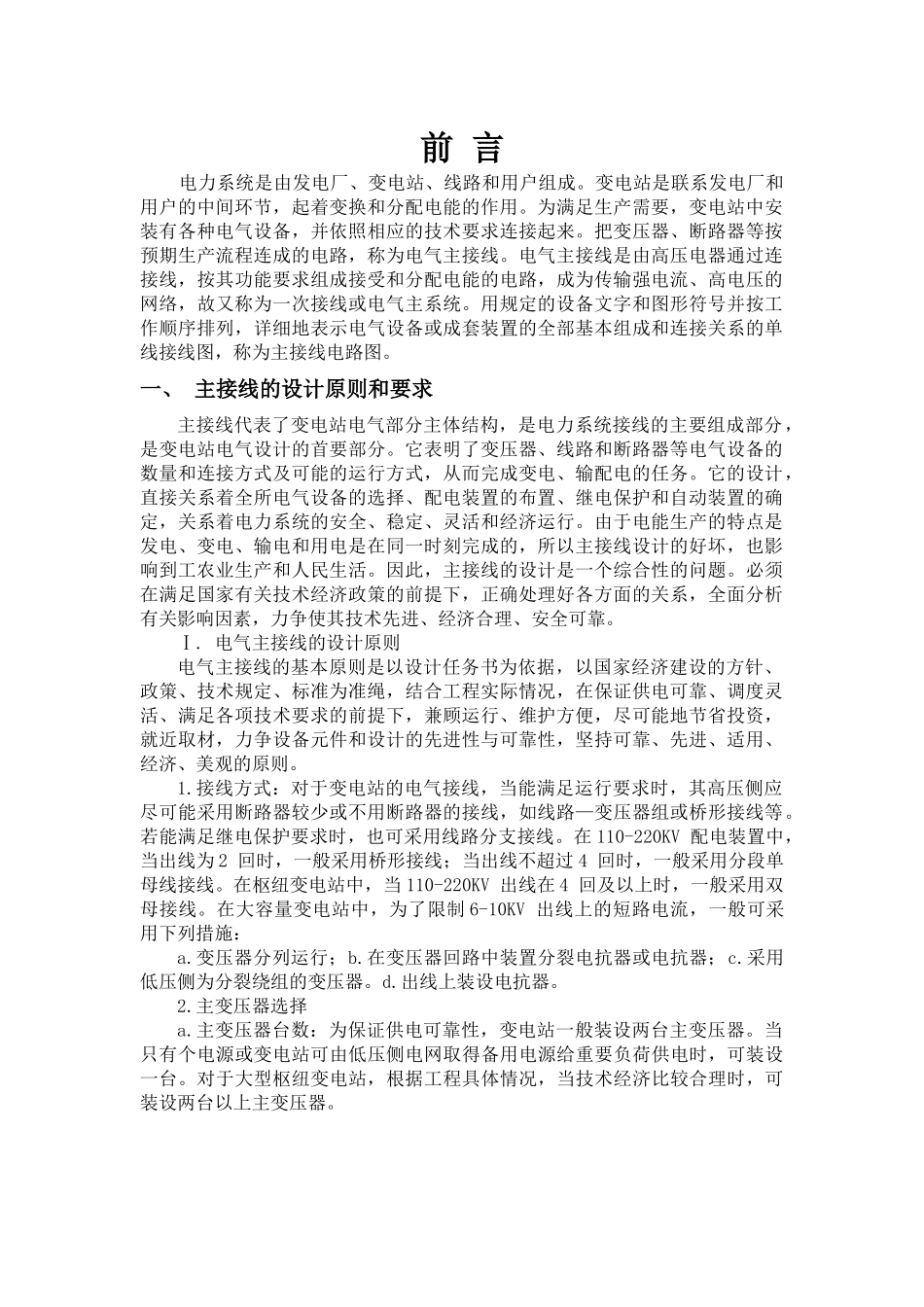

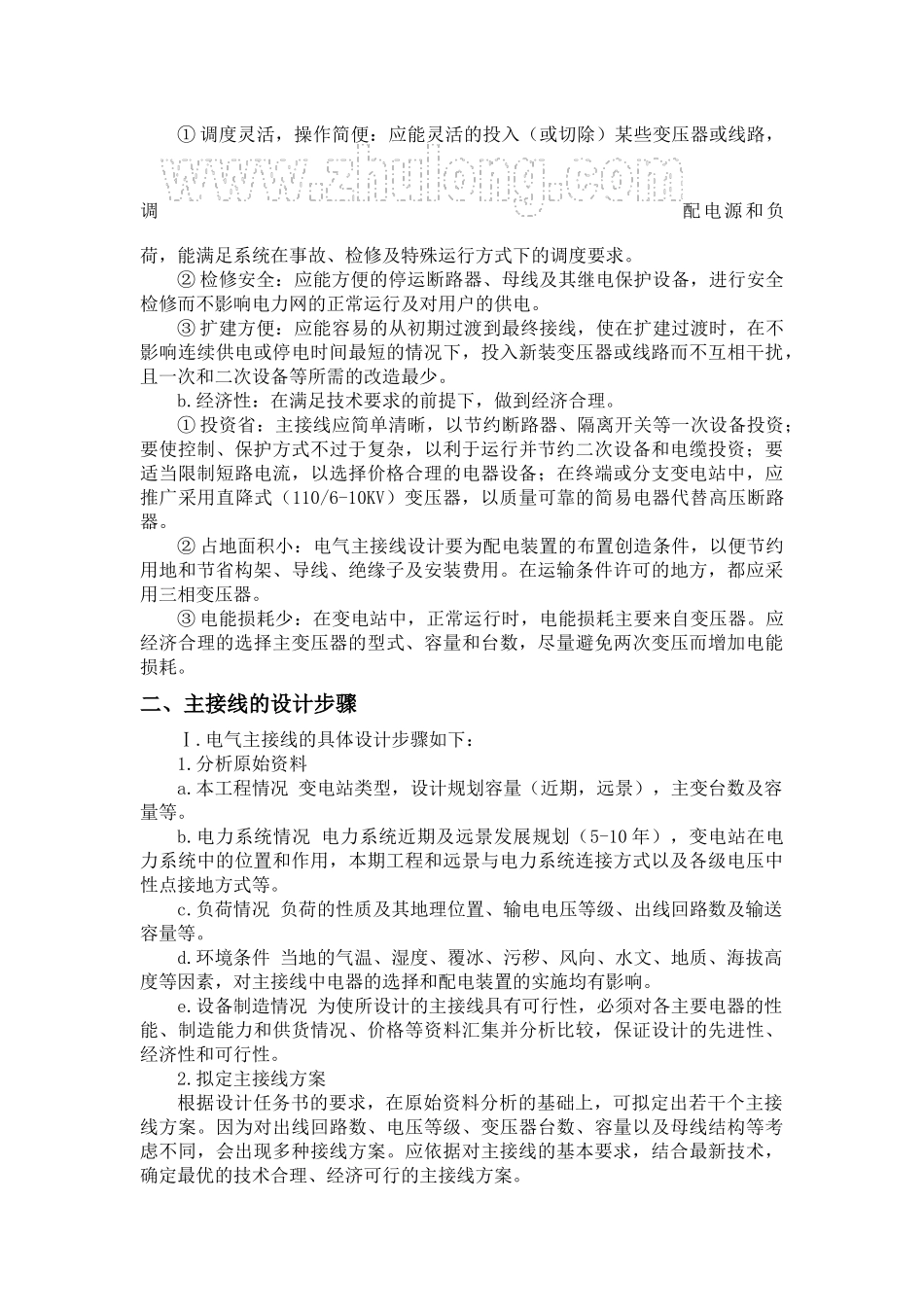

前 言 电力系统是由发电厂、变电站、线路和用户组成。变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用。为满足生产需要，变电站中安装有各种电气设备，并依照相应的技术要求连接起来。把变压器、断路器等按预期生产流程连成的电路，称为电气主接线。电气主接线是由高压电器通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。用规定的设备文字和图形符号并按工作顺序排列，详细地表示电气设备或成套装置的全部基本组成和连接关系的单线接线图，称为主接线电路图。一、 主接线的设计原则和要求主接线代表了变电站电气部分主体结构，是电力系统接线的主要组成部分，是变电站电气设计的首要部分。它表明了变压器、线路和断路器等电气设备的数量和连接方式及可能的运行方式，从而完成变电、输配电的任务。它的设计，直接关系着全所电气设备的选择、配电装置的布置、继电保护和自动装置的确定，关系着电力系统的安全、稳定、灵活和经济运行。由于电能生产的特点是发电、变电、输电和用电是在同一时刻完成的，所以主接线设计的好坏，也影响到工农业生产和人民生活。因此，主接线的设计是一个综合性的问题。必须在满足国家有关技术经济政策的前提下，正确处理好各方面的关系，全面分析有关影响因素，力争使其技术先进、经济合理、安全可靠。Ⅰ. 电气主接线的设计原则电气主接线的基本原则是以设计任务书为依据，以国家经济建设的方针、政策、技术规定、标准为准绳，结合工程实际情况，在保证供电可靠、调度灵活、满足各项技术要求的前提下，兼顾运行、维护方便，尽可能地节省投资，就近取材，力争设备元件和设计的先进性与可靠性，坚持可靠、先进、适用、经济、美观的原则。1.接线方式：对于变电站的电气接线，当能满足运行要求时，其高压侧应尽可能采用断路器较少或不用断路器的接线，如线路—变压器组或桥形接线等。若能满足继电保护要求时，也可采用线路分支接线。在 110-220KV 配电装置中，当出线为 2 回时，一般采用桥形接线；当出线不超过 4 回时，一般采用分段单母线接线。在枢纽变电站中，当 110-220KV 出线在 4 回及以上时，一般采用双母接线。在大容量变电站中，为了限制 6-10KV 出线上的短路电流，一般可采用下列措施：a.变压器分列运行；b.在变压器回路中装置分裂电抗器或电抗器；c.采用低压侧为分裂绕组的变压器。d.出线上装设电抗器。2.主变...
