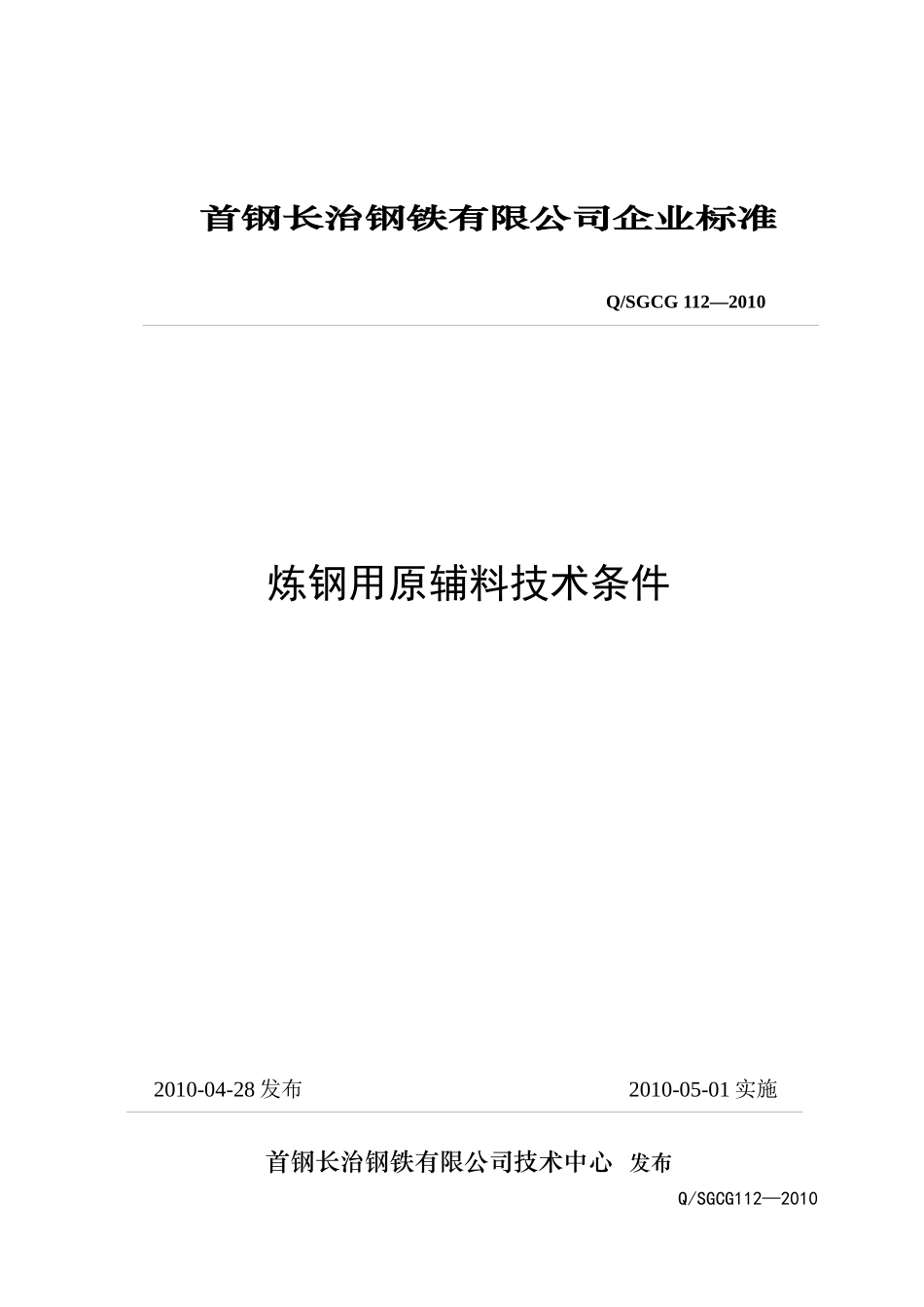

首钢长治钢铁有限公司企业标准 Q/SGCG 112—2010 炼钢用原辅料技术条件2010-04-28 发布 2010-05-01 实施首钢长治钢铁有限公司技术中心 发布 Q/SGCG112—2010炼钢用原辅料技术条件 1 范围 本标准规定了炼钢用原辅料的技术要求、退货技术要求、试验方法、检验规则等。本标准适用于炼钢用原辅料。2 引用标准GB4223 废钢铁YB/T5217 萤石YB/T5279 石灰石YB/T5278 白云石YB/T042 冶金石灰3 技术要求3.1 废钢铁3.1.1 供炼钢用废钢：单重≤500kg，边长≤700mm，其中重型废钢厚度≥10mm；中型废钢厚度≥6mm；统料废钢厚度≥2mm（其中 4 mm≤厚度＜6mm 为优质统料废钢）。特殊品种用废钢Ni、Cr、Cu、Mo 含量不大于 0.30％（公司内部回收的废钢除外，但需分类管理）。其他执行GB4223-2004。3.1.2 调温废钢：3.1.2.1 选用自产废钢，成份要求如下： 指标C %Si %Mn %P、S %Ni、Cr、Cu、Mo ％调温废钢≤0.50≤0.55≤1.60≤0.050≤0.303.1.2.2 形状及尺寸应满足调温需要。3.2 炼钢用副原料3.2.1 炼钢用铁矿石：TFe≥60％，SiO2≤6％，H2O≤2％，S≤0.050％，粒度 10~50mm，＜10mm 和＞50mm 比例之和不大于 10%。3.2.2 炼钢用烧结矿：TFe≥55％，SiO2≤6％，H2O≤2％，粒度 10~50mm，＜10mm 和＞50mm 比例之和不大于 10%。3.2.3 炼钢用球团矿：TFe≥63％，SiO2≤8％，H2O≤2％，粒度 8~16mm， ＜8mm 和＞16mm 比例之和不大于 10%。3.2.4 炼钢用冷固球团：3.2.4.1 化学成分（%）：TFe≥50% ，SiO2 ≤7.0%，S≤0.25%，FeO≥20% ，P≤0.040%，CaO≥10.0%，MgO≥4.0%。P、CaO、MgO 根据用户需要随机抽查。3.2.4.2 粒度尺寸：长 30mm，宽 20mm，厚 20mm，形状为椭圆球形，＜5mm 的粉末率≯5%。3.2.4.3 抗压强度≥800N/个球。3.2.4.4 水分≤2%。3.2.5 萤石3.2.5.1 炼钢用萤石： 成份及粒度要求如下表，其他执行 YB/T5217 规定。指标CaF2 SiO2 ％S ％P ％成份≥75≤23≤0.20≤0.08粒度10-60mm，＜10mm 和＞60mm 比例之和不大于 10%3.2.5.2 供精炼用萤石 成份及粒度要求如下表，其他执行 YB/T5217 规定。指标CaF2 ％SiO2 ％S ％P ％成份≥85≤14.3≤0.15≤0.06粒度5~12mm，＜5mm 和＞12mm 比例之和不大于 10%。3.2.6 炼钢用石灰石：粒度：10~50mm，＜10mm 和＞50mm 比例之和不大于 10%，其他执行 YB/T5279。3.2.7 炼钢用白云石： MgO≥19％，CaO≥30％，SiO2≤2％，粒度：5~...
