电气设备检修工艺规程VIP专享VIP免费

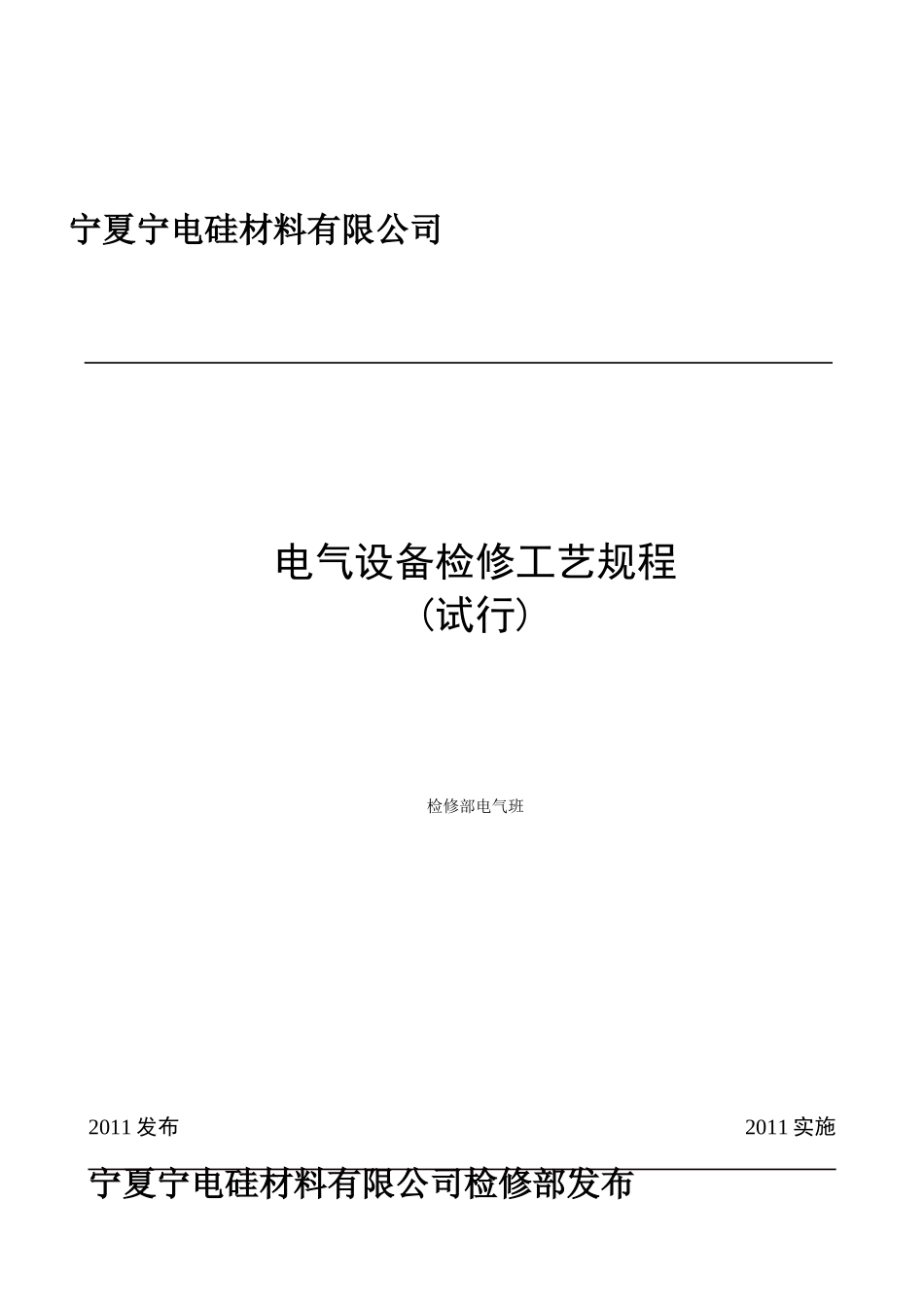

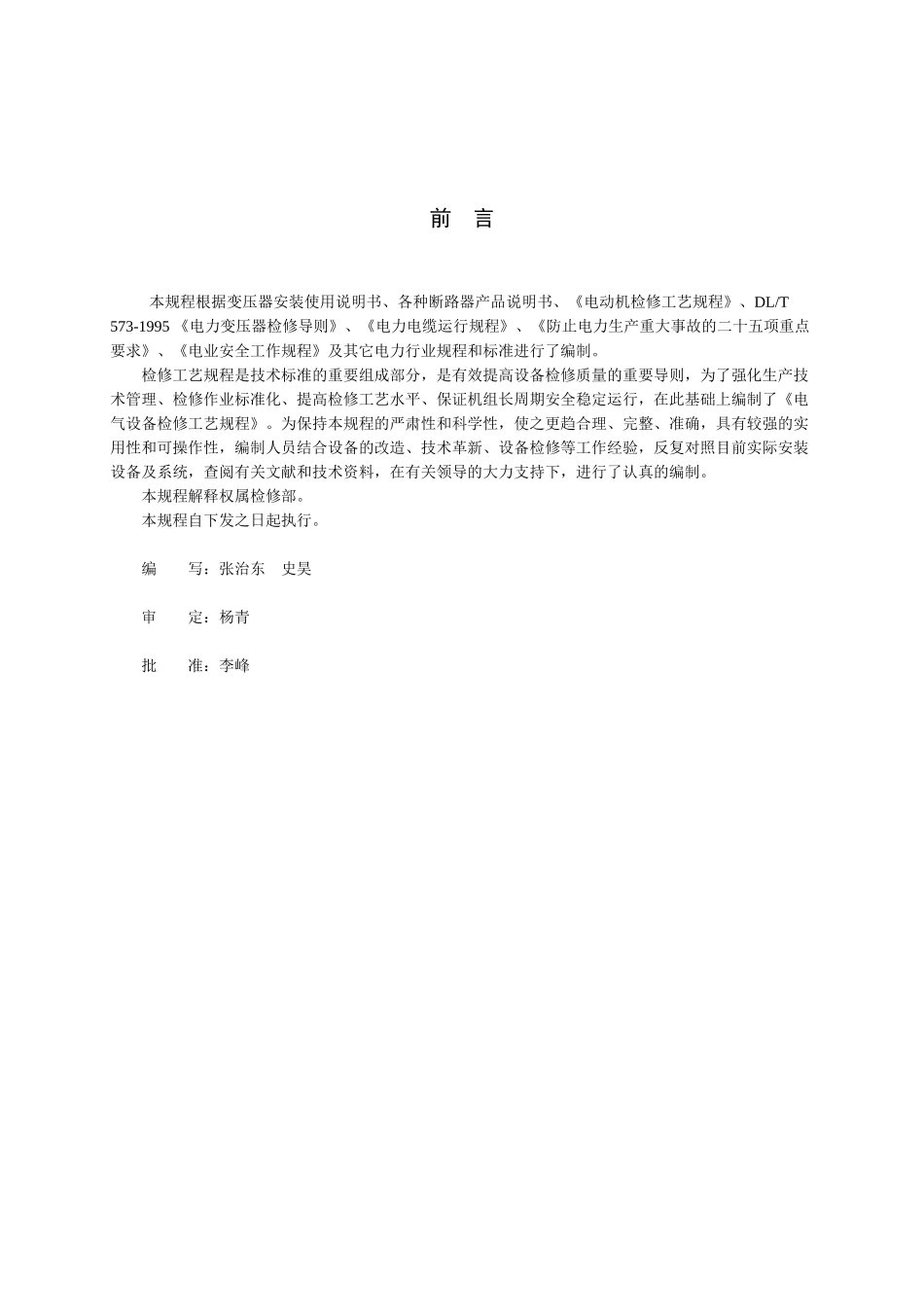

宁夏宁电硅材料有限公司电气设备检修工艺规程(试行)检修部电气班2011 发布2011 实施宁夏宁电硅材料有限公司检修部发布前 言本规程根据变压器安装使用说明书、各种断路器产品说明书、《电动机检修工艺规程》、DL/T 573-1995 《电力变压器检修导则》、《电力电缆运行规程》、《防止电力生产重大事故的二十五项重点要求》、《电业安全工作规程》及其它电力行业规程和标准进行了编制。检修工艺规程是技术标准的重要组成部分，是有效提高设备检修质量的重要导则，为了强化生产技术管理、检修作业标准化、提高检修工艺水平、保证机组长周期安全稳定运行，在此基础上编制了《电气设备检修工艺规程》。为保持本规程的严肃性和科学性，使之更趋合理、完整、准确，具有较强的实用性和可操作性，编制人员结合设备的改造、技术革新、设备检修等工作经验，反复对照目前实际安装设备及系统，查阅有关文献和技术资料，在有关领导的大力支持下，进行了认真的编制。本规程解释权属检修部。本规程自下发之日起执行。编 写：张治东 史昊 审 定：杨青批 准：李峰电气设备检修工艺规程1 范围本规程规定了宁夏宁电硅材料有限公司检修工艺规程，适用于变压器、断路器、刀闸、电动机、电缆的大、小修工作。2 油浸式变压器2.1 技术数据表 3-1 #1 主变主要技术参数设备名称#1 主变压器设备名称#1 主变压器型 号SFZ9-25000/35/10.5KV最高电压40.5KV/11.5KV额定功率25000KVA额定电流高压侧 412.4A 低压侧 1374.65A 额定 电压835±3*2.5%、10.5kv油面温升55℃接线方式YN,d11调压方式有载调压冷却方式ONAN/ONAF功率因数0.85出厂日期2009．09绝缘等级A生产厂家西安西变干式变压器有限责任公司投运日期2009.122.2 变压器的检修周期及项目2.2.1 大修周期2.2.1.1 投入运行后的五年内和以后每间隔 10 年大修 1 次。2.2.1.2 箱沿焊接的全密封变压器或制造厂另有规定者，若经过试验与检查并结合运行情况，判定有内部故障或本体严重渗漏油时，才进行大修。2.2.1.3 运行中的主变、联变承受出口短路后，经综合诊断分析，可考虑提前大修。2.2.1.4 运行中的变压器，当发现异常状况或经试验判明有内部故障时，应提前进行大修；运行正常的变压器经综合诊断分析良好，经工程师批准，可适当延长大修周期。2.2.2 小修周期一般每年一次。2.2.3 附属装置的检修周期2.2.3.1 油保护装置和测温装置的校验，随小修进行校验。2.2.3.2 风扇的解体检修，1-2 年一次。...
