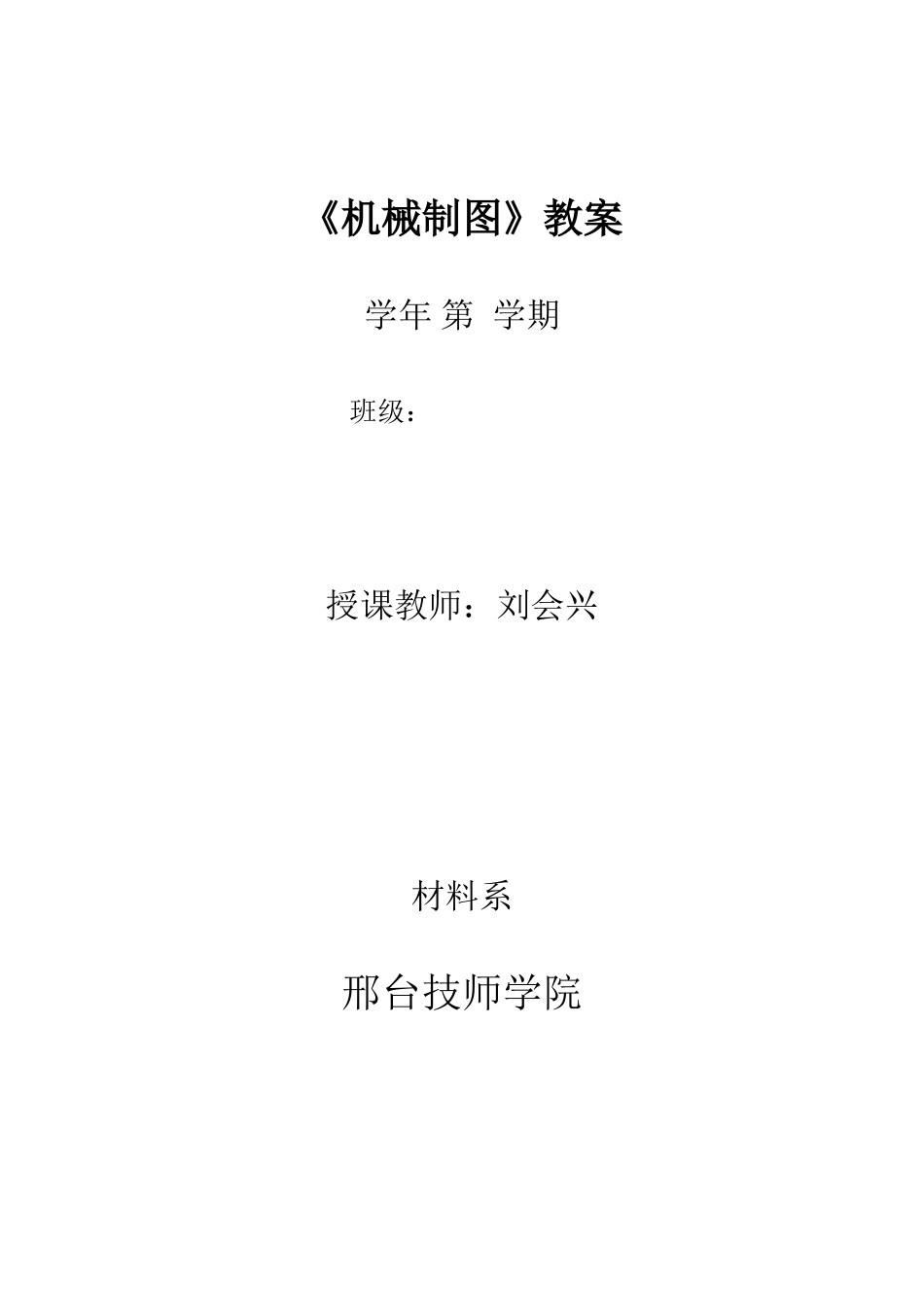

《机械制图》教案学年 第 学期班级： 授课教师：刘会兴材料系 邢台技师学院 邢 台 技 师 学 院教 案教 师 姓 名授 课 形 式讲/练授 课 时 数1.5/0.5授 课 日 期与授课班级授课章节名称及教学内容、目的、要求第一单元 标准件 常用件 第九章 标准件和常用件 第一节 螺纹及螺纹紧固件 一．螺纹的基本知识 二．螺纹的规定画法及标注 三．螺纹的标注教 学 重 点教 学 难 点 螺纹的基本知识，螺纹的规定画法及标注。 有关注意事项。使 用 教 具 示教模。课 外 作 业 P．152—155。备 注 达到预期效果。第九章 标准件和常用件第一节 螺纹及螺纹紧固件 一．螺纹的基本知识 1．螺纹的形成 直线和旋转运动的合成 2．螺纹的要素 介绍螺纹的五要素 （用示教模演示并用板图说明） 二．螺纹的规定画法及标注1． 螺纹的规定画法 （准则：顶径粗实线，底径细实线，终止线为粗实线，省略倒角）1）外螺纹的规定画法 （注意牙顶为大径）2）内螺纹的规定画法 （注意牙顶为小径）3）螺纹连接的规定画法（旋合区按外螺纹画，其余按内外螺纹各自的画法画。）4）牙型表示法*绘制螺纹及螺纹连接件的注意事项：成对的螺纹五要素相同；注意“顶径”是大径还是小径；注意旋合区的画法。2．螺纹的标注1）普通螺纹的标注2）梯形螺纹的标注3）管螺纹的标注4）特殊螺纹及非标螺纹的标注三．螺纹的标注标注规则标注实例用示教模分析几何特征、投影特征；画板图说明作图过程。邢 台 技 师 学 院教 案教 师 姓 名授 课 形 式讲/练授 课 时 数1：1授 课 日 期与授课班级授课章节名称及教学内容、目的、要求 第一节 螺纹及螺纹紧固件 四．螺栓连接 五．螺柱连接 教 学 重 点教 学 难 点 重点： 螺栓连接的画法。 难点：螺栓连接的注意事项。使 用 教 具 示教模，挂图。课 外 作 业 P．159—160。备 注达到预期效果。第一节 螺纹及螺纹紧固件四．螺栓连接件 （一）螺栓连接一 作用，连接关系。 （实物，挂图） 标准件：螺栓（GB5782—86） 螺母（GB6170—86） 垫圈（GB97.1—85） 标准件的选用：以公称直径为依据。 螺栓有效长度的确定： L=板 1 厚+板 2 厚+垫圈厚+螺母厚+外伸量 =板 1 厚+板 2 厚+0.15d+0.8d+0.3d 连接图的画法—比例画法。边画边讲。 注意事项六点：棱线，截交线的空隙处，左视图上的棱角，板逢线， 外伸处的细实线，螺蚊终止线。五...
