别墅用K型金属落水系统VIP免费

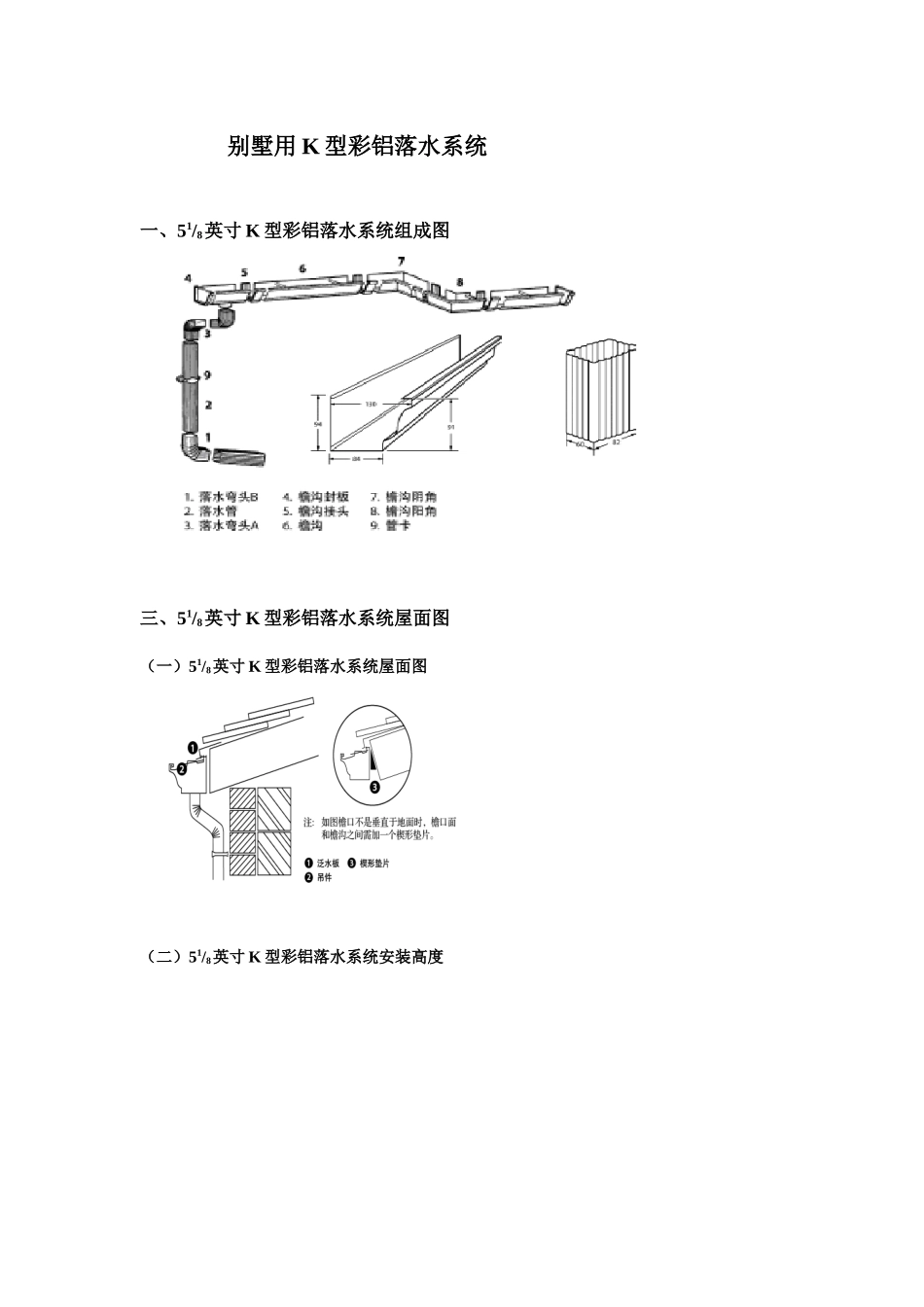

别墅用K型金属落水系统_第1页
1/7

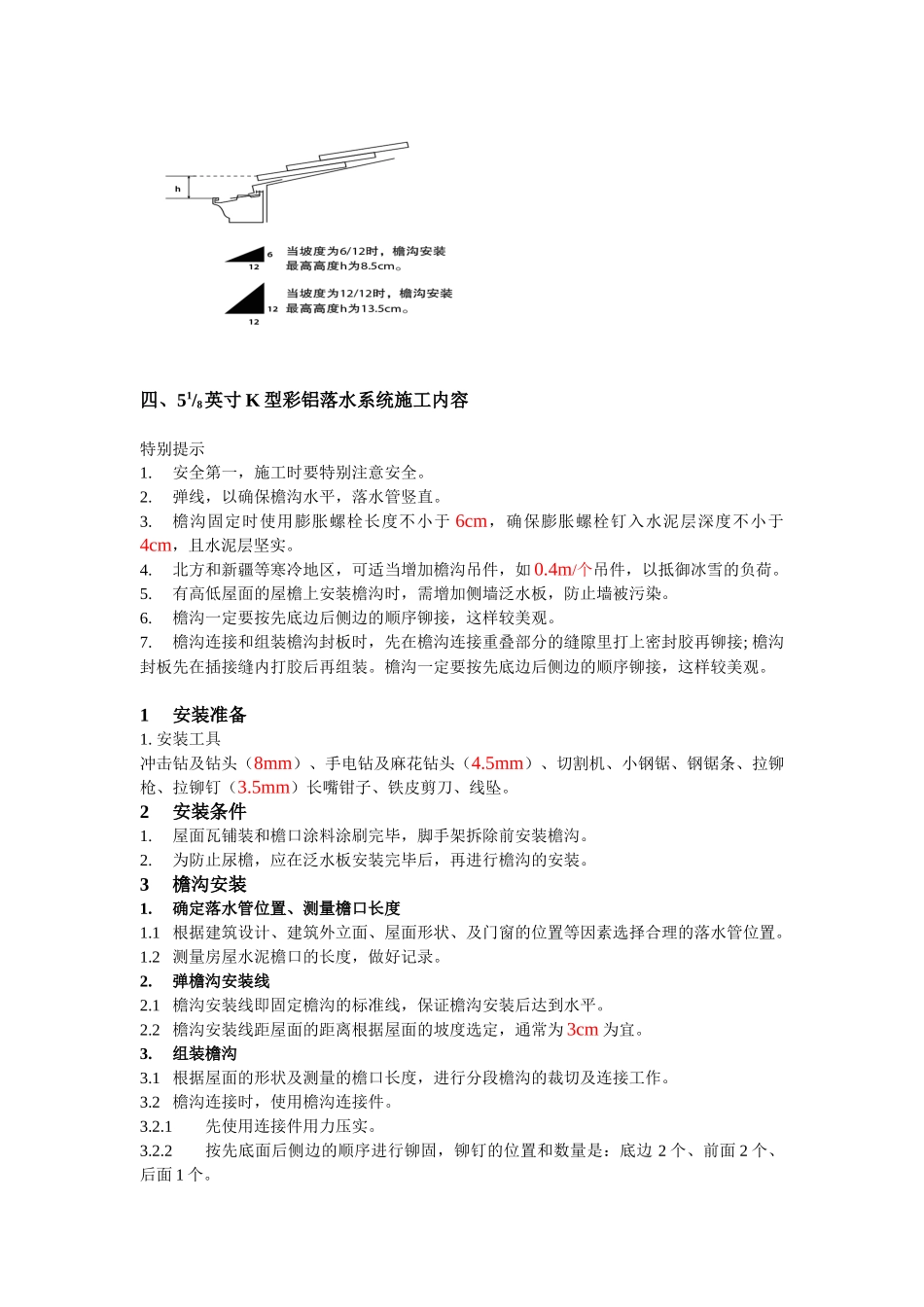

别墅用K型金属落水系统_第2页
2/7

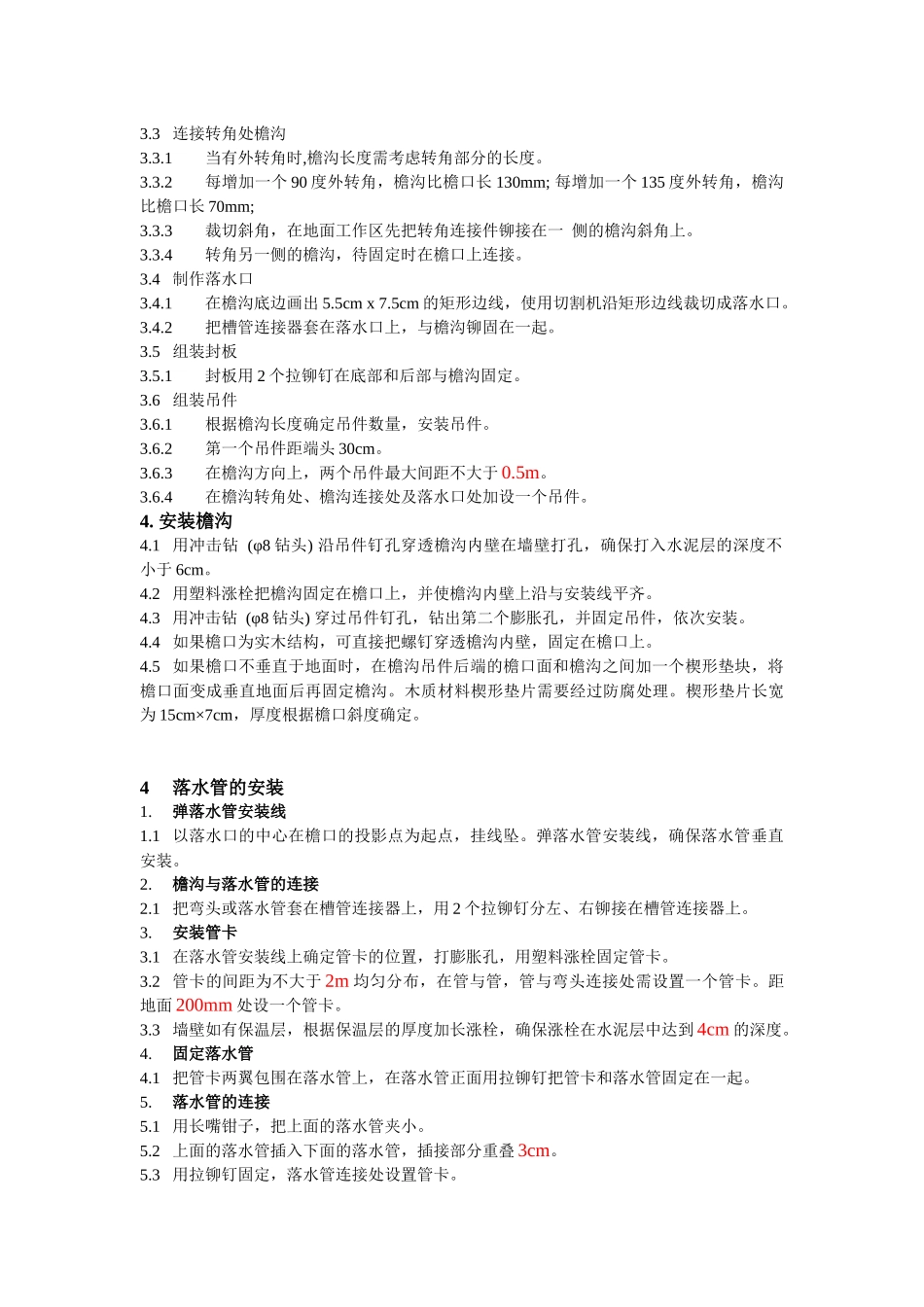

别墅用K型金属落水系统_第3页
3/7
别墅用 K 型彩铝落水系统一、51/8英寸 K 型彩铝落水系统组成图三、51/8英寸 K 型彩铝落水系统屋面图(一)51/8英寸 K 型彩铝落水系统屋面图(二)51/8英寸 K 型彩铝落水系统安装高度四、51/8英寸 K 型彩铝落水系统施工内容特别提示1.安全第一,施工时要特别注意安全。2.弹线,以确保檐沟水平,落水管竖直。3.檐沟固定时使用膨胀螺栓长度不小于 6cm,确保膨胀螺栓钉入水泥层深度不小于4cm,且水泥层坚实。4.北方和新疆等寒冷地区,可适当增加檐沟吊件,如 0.4m/个吊件,以抵御冰雪的负荷。5.有高低屋面的屋檐上安装檐沟时,需增加侧墙泛水板,防止墙被污染。6.檐沟一定要按先底边后侧边的顺序铆接,这样较美观。7.檐沟连接和组装檐沟封板时,先在檐沟连接重叠部分的缝隙里打上密封胶再铆接; 檐沟封板先在插接缝内打胶后再组装。檐沟一定要按先底边后侧边的顺序铆接,这样较美观。1安装准备1. 安装工具冲击钻及钻头(8mm)、手电钻及麻花钻头(4.5mm)、切割机、小钢锯、钢锯条、拉铆枪、拉铆钉(3.5mm)长嘴钳子、铁皮剪刀、线坠。2安装条件1.屋面瓦铺装和檐口涂料涂刷完毕,脚手架拆除前安装檐沟。2.为防止尿檐,应在泛水板安装完毕后,再进行檐沟的安装。3檐沟安装1. 确定落水管位置、测量檐口长度1.1 根据建筑设计、建筑外立面、屋面形状、及门窗的位置等因素选择合理的落水管位置。1.2 测量房屋水泥檐口的长度,做好记录。2.弹檐沟安装线2.1 檐沟安装线即固定檐沟的标准线,保证檐沟安装后达到水平。2.2 檐沟安装线距屋面的距离根据屋面的坡度选定,通常为 3cm 为宜。3.组装檐沟3.1 根据屋面的形状及测量的檐口长度,进行分段檐沟的裁切及连接工作。3.2 檐沟连接时,使用檐沟连接件。3.2.1先使用连接件用力压实。3.2.2按先底面后侧边的顺序进行铆固,铆钉的位置和数量是:底边 2 个、前面 2 个、后面 1 个。3.3 连接转角处檐沟3.3.1当有外转角时,檐沟长度需考虑转角部分的长度。3.3.2每增加一个 90 度外转角,檐沟比檐口长 130mm; 每增加一个 135 度外转角,檐沟比檐口长 70mm;3.3.3裁切斜角,在地面工作区先把转角连接件铆接在一 侧的檐沟斜角上。3.3.4转角另一侧的檐沟,待固定时在檐口上连接。3.4 制作落水口3.4.1在檐沟底边画出 5.5cm x 7.5cm 的矩形边线,使用切割机沿矩形边线裁切成落水口。3.4.2把槽管连接器套在落水口上,与檐沟铆固在一起。3.5 组装封板3.5.1封板用 2 个拉铆钉在底部...
