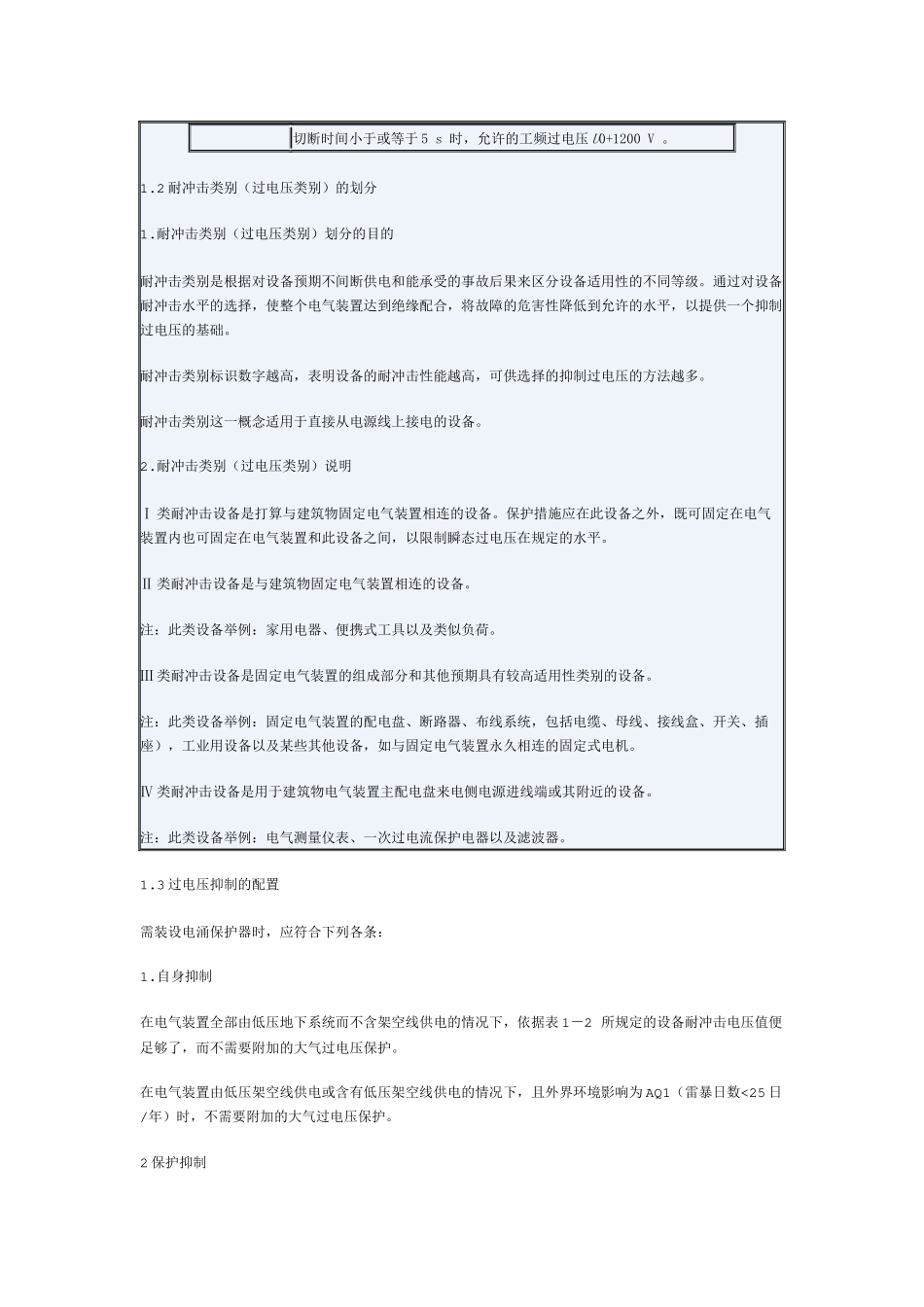

交流电气装置过电压保护设计要求及限制措施 慧聪网 2005 年 12 月 6 日 9 时 40 分 信息来源：网易电气 摘要： 交流电气装置过电压保护设计要求及限制措施,SPD 设置及接地线设计 关键词： 电气装置 过电压保护 设计 限制措施 SPD 1.1 过电压概述表 1－1 低压系统过电压类别大气过电压直击雷过电压感应雷击过电压雷电波侵入过电压操作过电压操作容性负载过电压电容器组空载长线路操作感性负载过电压空载变压器电抗器电动机真空断路器谐振引起的过电压工频过电压并列或解列过电压负载的投入与切除IT 系统发生接地故障引起对地电压升高TN 系统或 TT 系统中性线开路引起对地电压升高低压系统相导体与中性导体间的短路时中性线对地电压升高低压系统故障相的接地故障电压不超过 50V，非故障相对地电压升高高压系统接地故障电压窜入低压侧（高压为接地系统，变电所内一个接地系统）。当切断时间大于 5 s 时，允许的工频过电压 U0+250 V ；当切断时间小于或等于 5 s 时，允许的工频过电压 U0+1200 V 。1.2 耐冲击类别（过电压类别）的划分1.耐冲击类别（过电压类别）划分的目的耐冲击类别是根据对设备预期不间断供电和能承受的事故后果来区分设备适用性的不同等级。通过对设备耐冲击水平的选择，使整个电气装置达到绝缘配合，将故障的危害性降低到允许的水平，以提供一个抑制过电压的基础。耐冲击类别标识数字越高，表明设备的耐冲击性能越高，可供选择的抑制过电压的方法越多。耐冲击类别这一概念适用于直接从电源线上接电的设备。2.耐冲击类别（过电压类别）说明Ⅰ 类耐冲击设备是打算与建筑物固定电气装置相连的设备。保护措施应在此设备之外，既可固定在电气装置内也可固定在电气装置和此设备之间，以限制瞬态过电压在规定的水平。Ⅱ 类耐冲击设备是与建筑物固定电气装置相连的设备。注：此类设备举例：家用电器、便携式工具以及类似负荷。Ⅲ 类耐冲击设备是固定电气装置的组成部分和其他预期具有较高适用性类别的设备。注：此类设备举例：固定电气装置的配电盘、断路器、布线系统，包括电缆、母线、接线盒、开关、插座），工业用设备以及某些其他设备，如与固定电气装置永久相连的固定式电机。Ⅳ 类耐冲击设备是用于建筑物电气装置主配电盘来电侧电源进线端或其附近的设备。注：此类设备举例：电气测量仪表、一次过电流保护电器以及滤波器。1.3 过电压抑制的配置需装设电涌保护器时，应符合下列各条...
