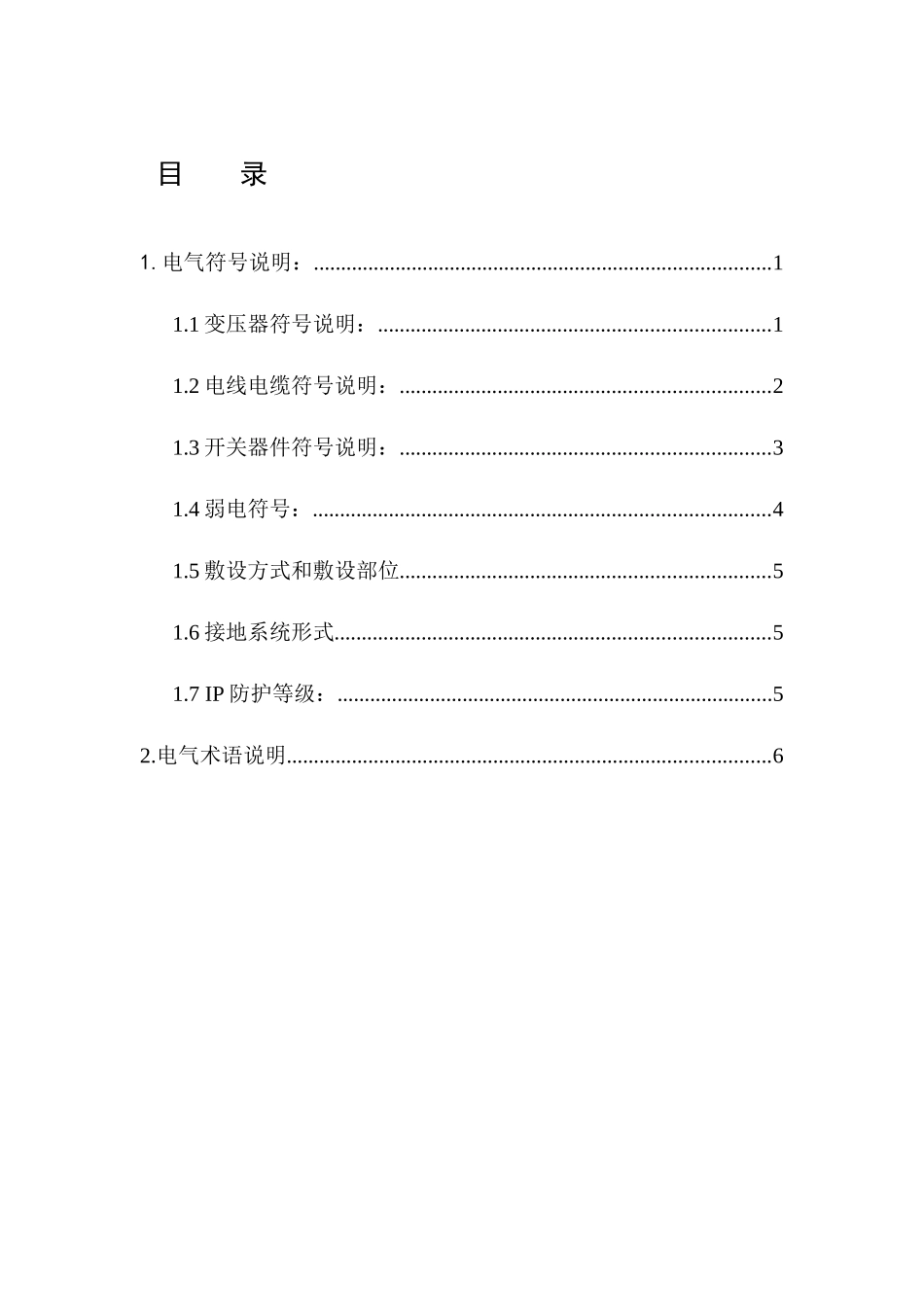

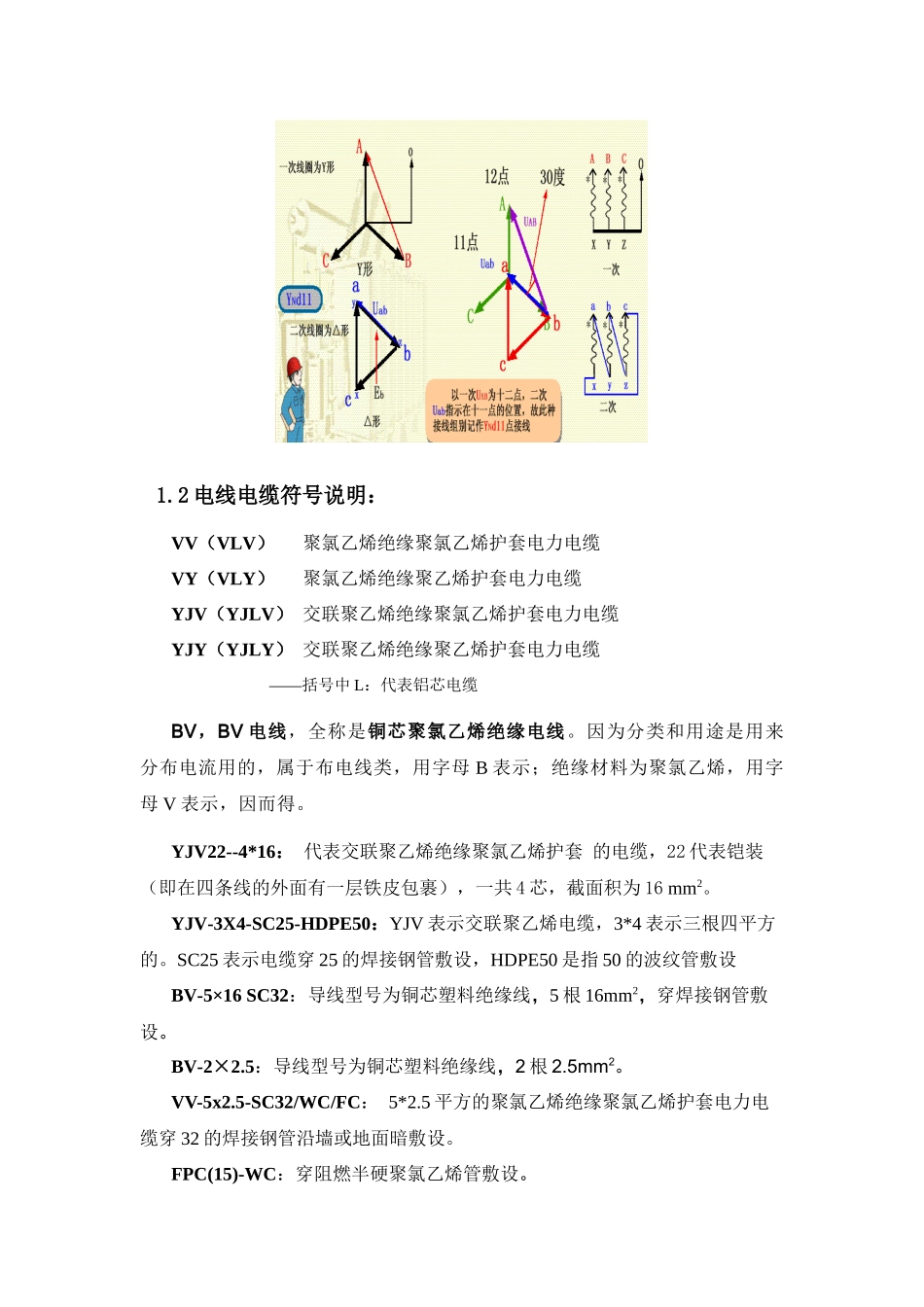

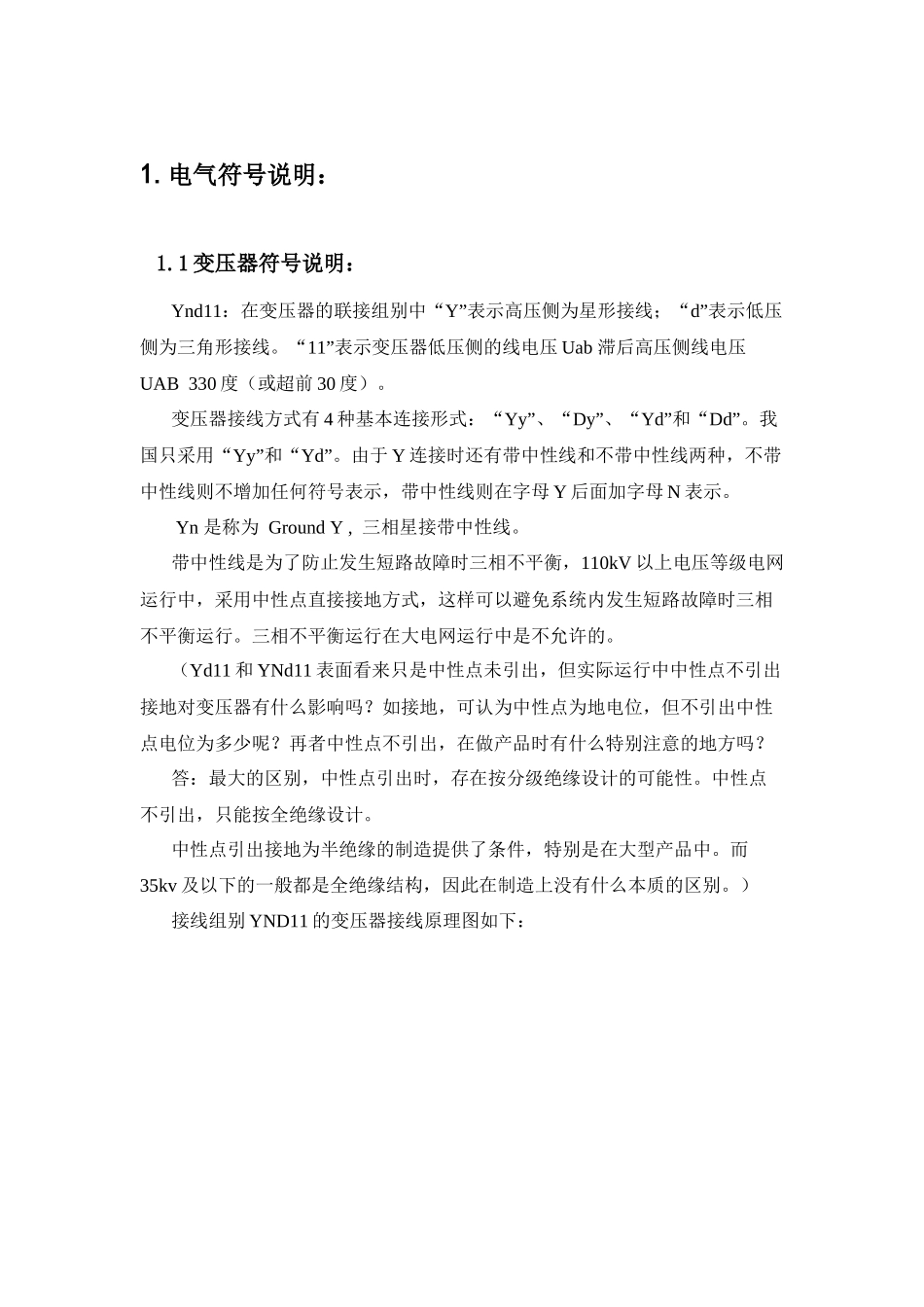

目 录1.电气符号说明：....................................................................................11.1 变压器符号说明：........................................................................11.2 电线电缆符号说明：....................................................................21.3 开关器件符号说明：....................................................................31.4 弱电符号：....................................................................................41.5 敷设方式和敷设部位....................................................................51.6 接地系统形式................................................................................51.7 IP 防护等级：................................................................................52.电气术语说明.........................................................................................61.电气符号说明：1.1 变压器符号说明：Ynd11：在变压器的联接组别中“Y”表示高压侧为星形接线；“d”表示低压侧为三角形接线。“11”表示变压器低压侧的线电压 Uab 滞后高压侧线电压UAB 330 度（或超前 30 度）。变压器接线方式有 4 种基本连接形式：“Yy”、“Dy”、“Yd”和“Dd”。我国只采用“Yy”和“Yd”。由于 Y 连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母 Y 后面加字母 N 表示。 Yn 是称为 Ground Y , 三相星接带中性线。带中性线是为了防止发生短路故障时三相不平衡，110kV 以上电压等级电网运行中，采用中性点直接接地方式，这样可以避免系统内发生短路故障时三相不平衡运行。三相不平衡运行在大电网运行中是不允许的。（Yd11 和 YNd11 表面看来只是中性点未引出，但实际运行中中性点不引出接地对变压器有什么影响吗？如接地，可认为中性点为地电位，但不引出中性点电位为多少呢？再者中性点不引出，在做产品时有什么特别注意的地方吗？答：最大的区别，中性点引出时，存在按分级绝缘设计的可能性。中性点不引出，只能按全绝缘设计。中性点引出接地为半绝缘的制造提供了条件，特别是在大型产品中。而35kv 及以下的一般都是全绝缘结构，因此在制造上没有什么本质的区别。）接线组别 YND11 的变压器接线原理图如下：...
