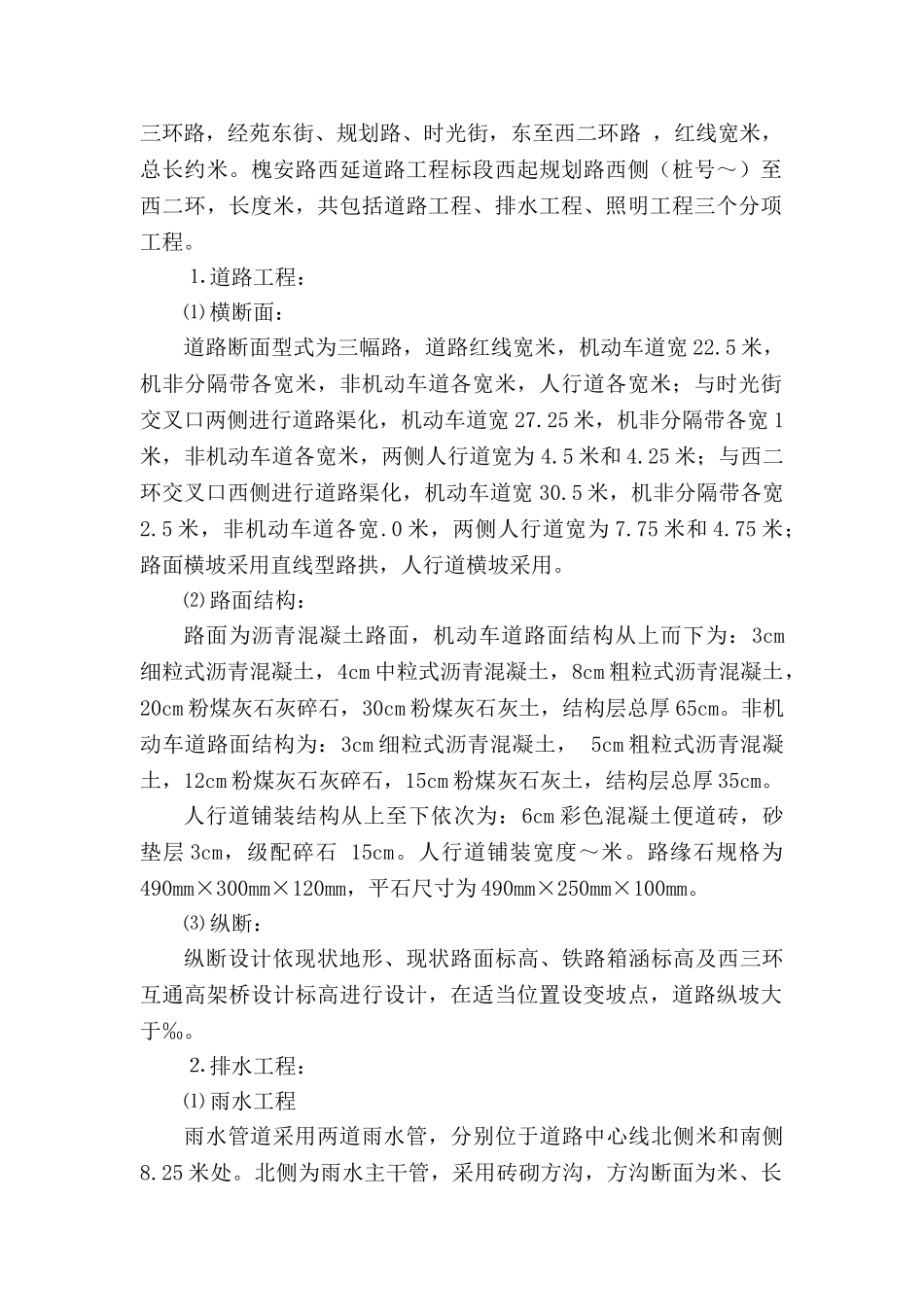

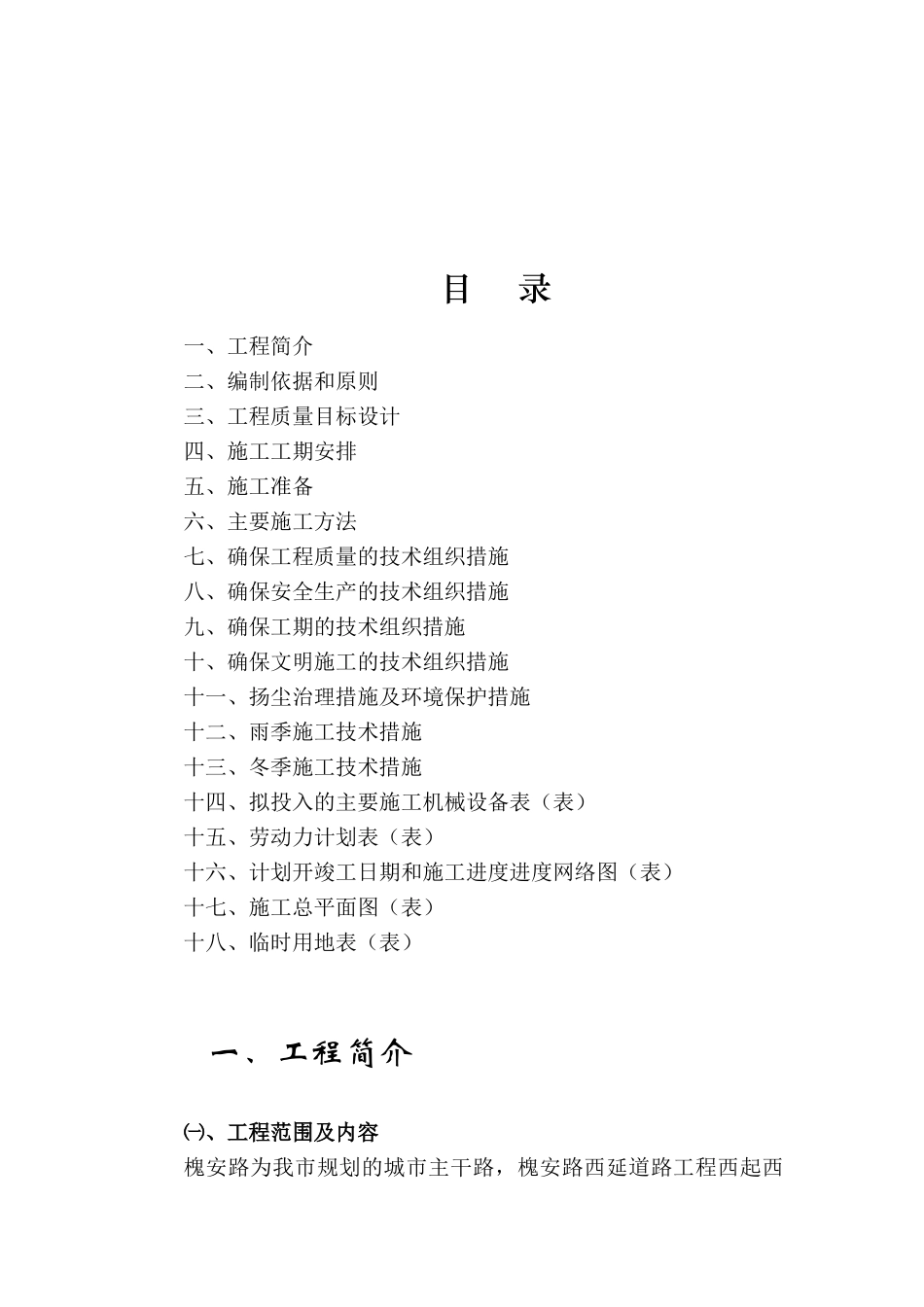

槐安路西延道路工程标段施 工 组 织 设 计公司二○○六年三月二十八日目 录一、工程简介二、编制依据和原则三、工程质量目标设计四、施工工期安排五、施工准备六、主要施工方法七、确保工程质量的技术组织措施八、确保安全生产的技术组织措施九、确保工期的技术组织措施十、确保文明施工的技术组织措施十一、扬尘治理措施及环境保护措施十二、雨季施工技术措施十三、冬季施工技术措施十四、拟投入的主要施工机械设备表(表)十五、劳动力计划表(表)十六、计划开竣工日期和施工进度进度网络图(表)十七、施工总平面图(表)十八、临时用地表(表)一、工程简介㈠、工程范围及内容槐安路为我市规划的城市主干路,槐安路西延道路工程西起西三环路,经苑东街、规划路、时光街,东至西二环路 ,红线宽米,总长约米。槐安路西延道路工程标段西起规划路西侧(桩号~)至西二环,长度米,共包括道路工程、排水工程、照明工程三个分项工程。⒈ 道路工程:⑴ 横断面:道路断面型式为三幅路,道路红线宽米,机动车道宽 22.5 米,机非分隔带各宽米,非机动车道各宽米,人行道各宽米;与时光街交叉口两侧进行道路渠化,机动车道宽 27.25 米,机非分隔带各宽 1米,非机动车道各宽米,两侧人行道宽为 4.5 米和 4.25 米;与西二环交叉口西侧进行道路渠化,机动车道宽 30.5 米,机非分隔带各宽2.5 米,非机动车道各宽.0 米,两侧人行道宽为 7.75 米和 4.75 米;路面横坡采用直线型路拱,人行道横坡采用。⑵ 路面结构:路面为沥青混凝土路面,机动车道路面结构从上而下为:3cm细粒式沥青混凝土,4cm 中粒式沥青混凝土,8cm 粗粒式沥青混凝土,20cm 粉煤灰石灰碎石,30cm 粉煤灰石灰土,结构层总厚 65cm。非机动车道路面结构为:3cm 细粒式沥青混凝土, 5cm 粗粒式沥青混凝土,12cm 粉煤灰石灰碎石,15cm 粉煤灰石灰土,结构层总厚 35cm。人行道铺装结构从上至下依次为:6cm 彩色混凝土便道砖,砂垫层 3cm,级配碎石 15cm。人行道铺装宽度~米。路缘石规格为490mm×300mm×120mm,平石尺寸为 490mm×250mm×100mm。⑶ 纵断:纵断设计依现状地形、现状路面标高、铁路箱涵标高及西三环互通高架桥设计标高进行设计,在适当位置设变坡点,道路纵坡大于‰。⒉ 排水工程:⑴ 雨水工程雨水管道采用两道雨水管,分别位于道路中心线北侧米和南侧8.25 米处。北侧为雨水主干管,采用砖砌方沟,方沟断面为米、长米,米、长米,米...
