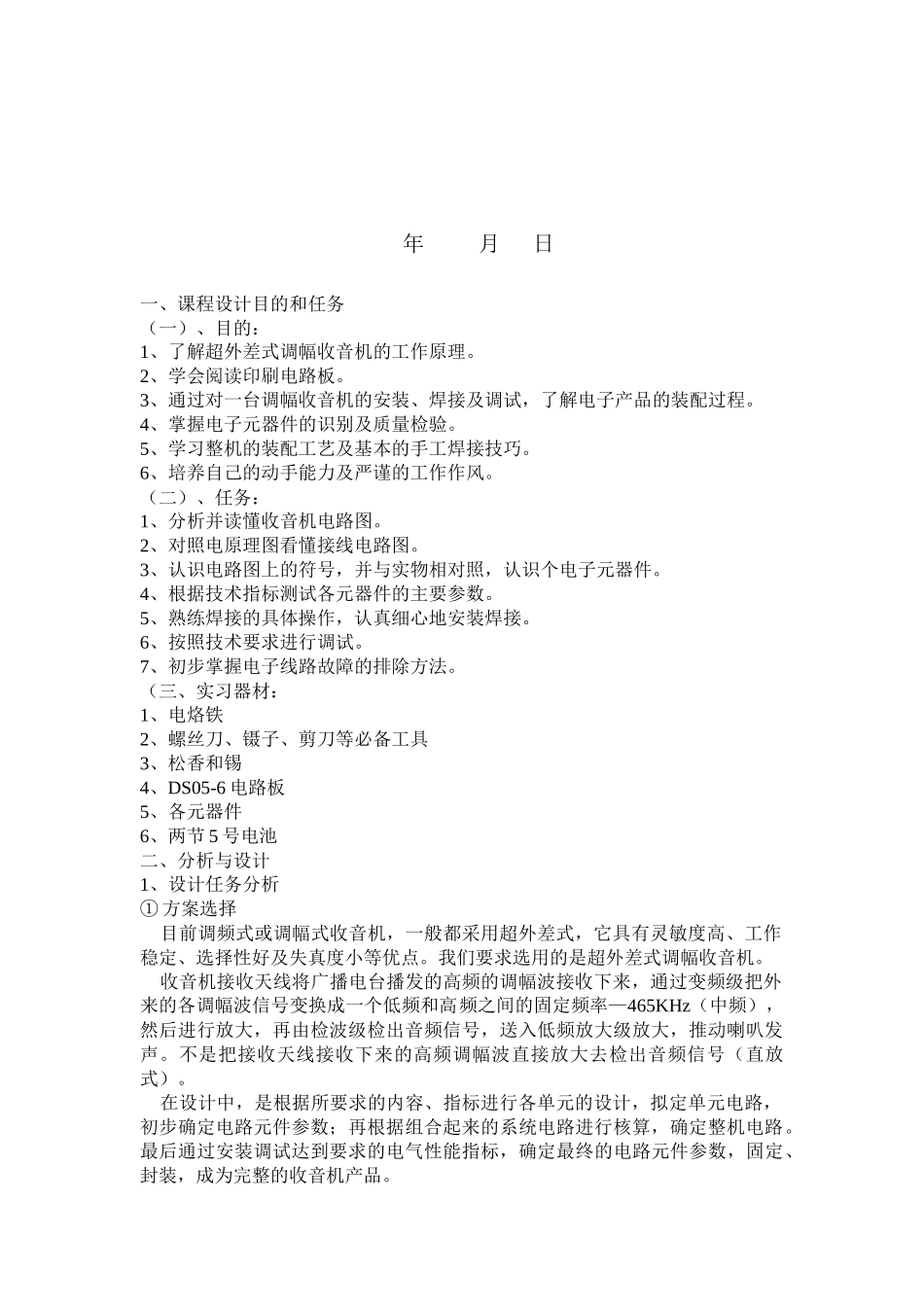

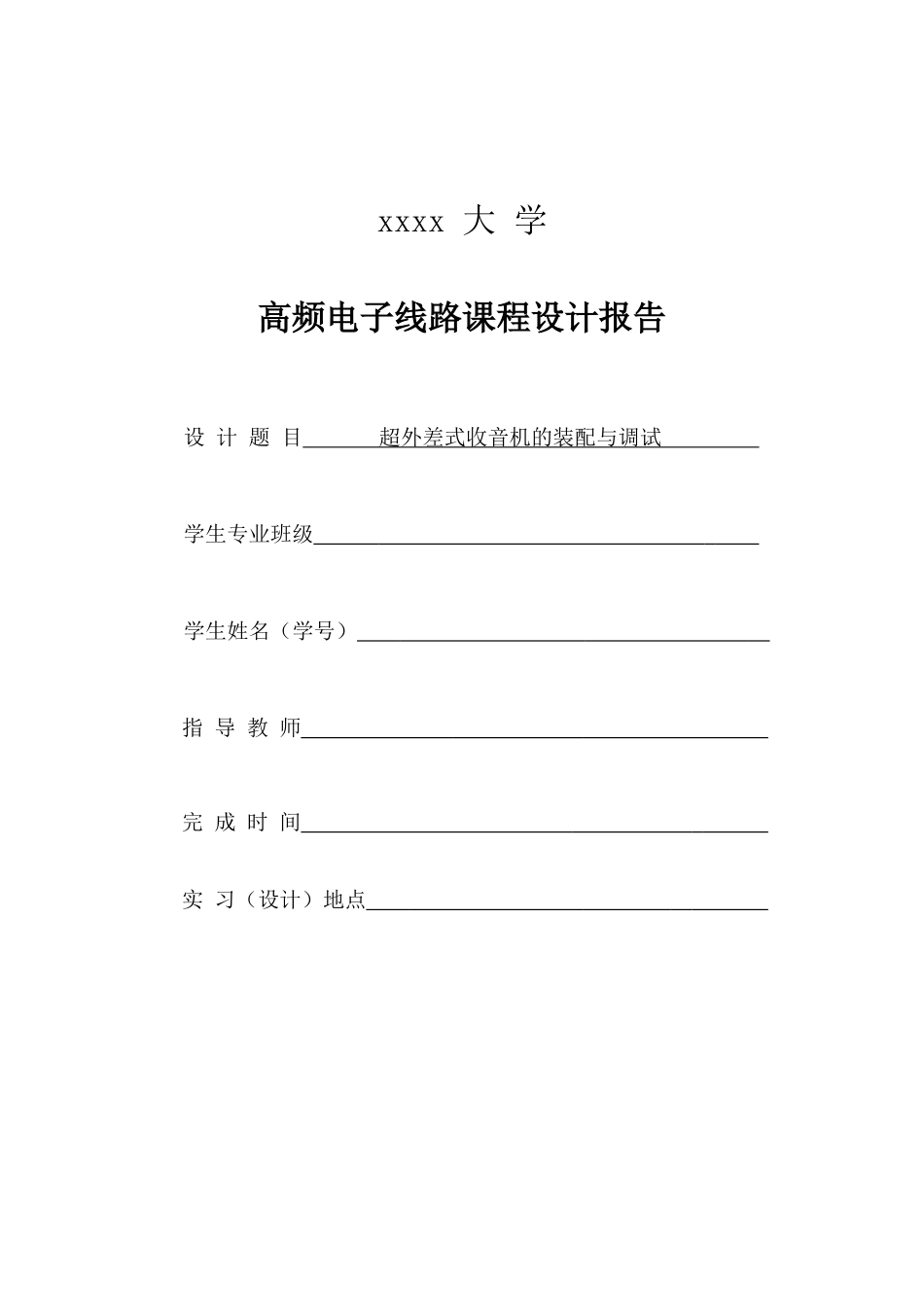

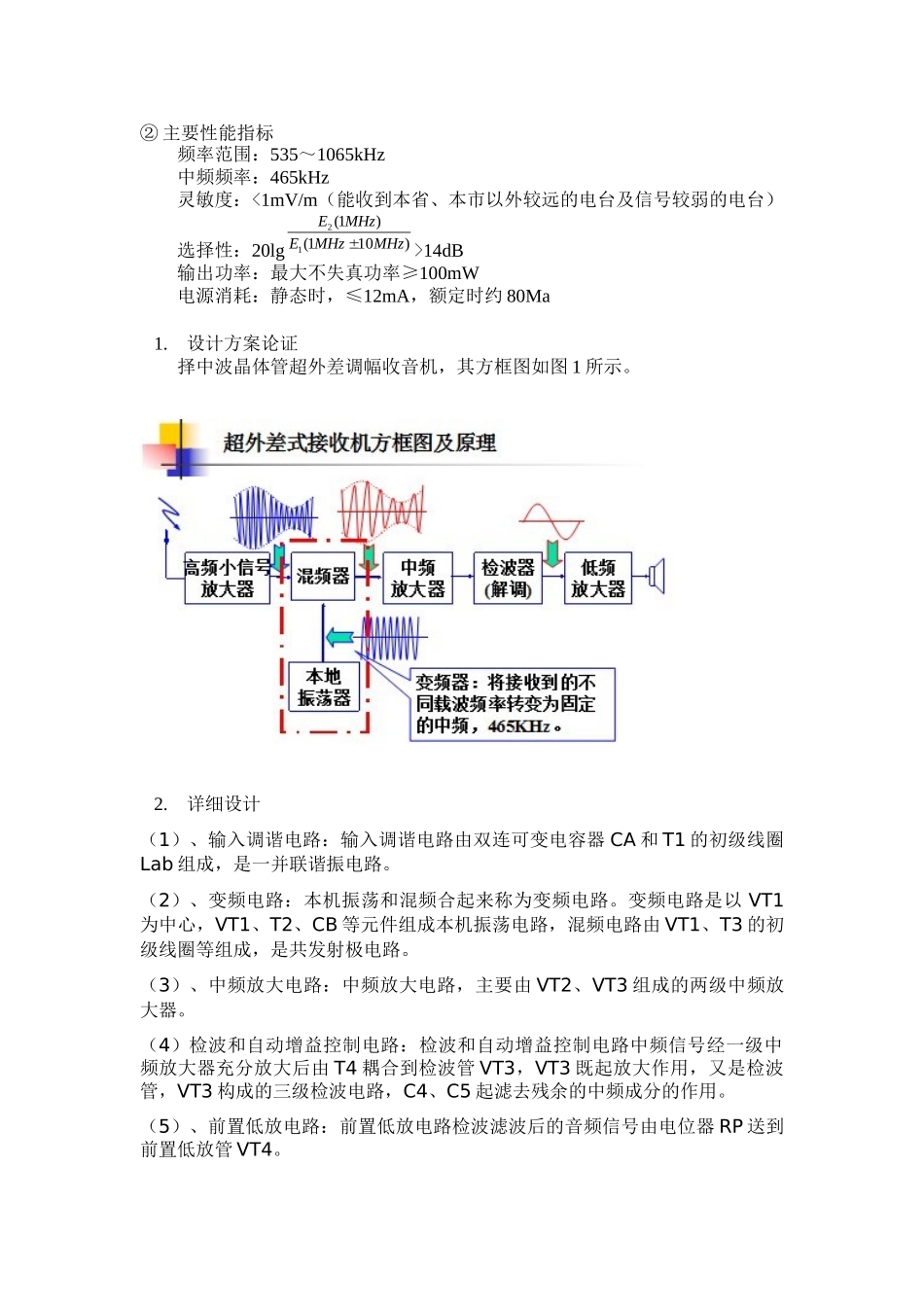

xxxx 大 学高频电子线路课程设计报告 设 计 题 目 超外差式收音机的装配与调试 学生专业班级 学生姓名（学号） 指 导 教 师 完 成 时 间 实 习（设计）地点 年 月 日一、课程设计目的和任务（一）、目的：1、了解超外差式调幅收音机的工作原理。2、学会阅读印刷电路板。3、通过对一台调幅收音机的安装、焊接及调试，了解电子产品的装配过程。4、掌握电子元器件的识别及质量检验。5、学习整机的装配工艺及基本的手工焊接技巧。6、培养自己的动手能力及严谨的工作作风。（二）、任务：1、分析并读懂收音机电路图。2、对照电原理图看懂接线电路图。3、认识电路图上的符号，并与实物相对照，认识个电子元器件。4、根据技术指标测试各元器件的主要参数。5、熟练焊接的具体操作，认真细心地安装焊接。6、按照技术要求进行调试。7、初步掌握电子线路故障的排除方法。（三、实习器材：1、电烙铁2、螺丝刀、镊子、剪刀等必备工具3、松香和锡4、DS05-6 电路板5、各元器件6、两节 5 号电池二、分析与设计1、设计任务分析① 方案选择 目前调频式或调幅式收音机，一般都采用超外差式，它具有灵敏度高、工作稳定、选择性好及失真度小等优点。我们要求选用的是超外差式调幅收音机。 收音机接收天线将广播电台播发的高频的调幅波接收下来，通过变频级把外来的各调幅波信号变换成一个低频和高频之间的固定频率—465KHz（中频），然后进行放大，再由检波级检出音频信号，送入低频放大级放大，推动喇叭发声。不是把接收天线接收下来的高频调幅波直接放大去检出音频信号（直放式）。 在设计中，是根据所要求的内容、指标进行各单元的设计，拟定单元电路，初步确定电路元件参数；再根据组合起来的系统电路进行核算，确定整机电路。最后通过安装调试达到要求的电气性能指标，确定最终的电路元件参数，固定、封装，成为完整的收音机产品。② 主要性能指标频率范围：535～1065kHz中频频率：465kHz灵敏度：<1mV/m（能收到本省、本市以外较远的电台及信号较弱的电台）选择性：20lg>14dB输出功率：最大不失真功率≥100mW电源消耗：静态时，≤12mA，额定时约 80Ma1.设计方案论证择中波晶体管超外差调幅收音机，其方框图如图 1 所示。2.详细设计（1）、输入调谐电路：输入调谐电路由双连可变电容器 CA 和 T1 的初级线圈Lab 组成，是一并联谐振电路。（2）、变频电路：本机振荡和混频合起来称为变频电路。变频电路是以 VT1为中心，VT1、T2...
