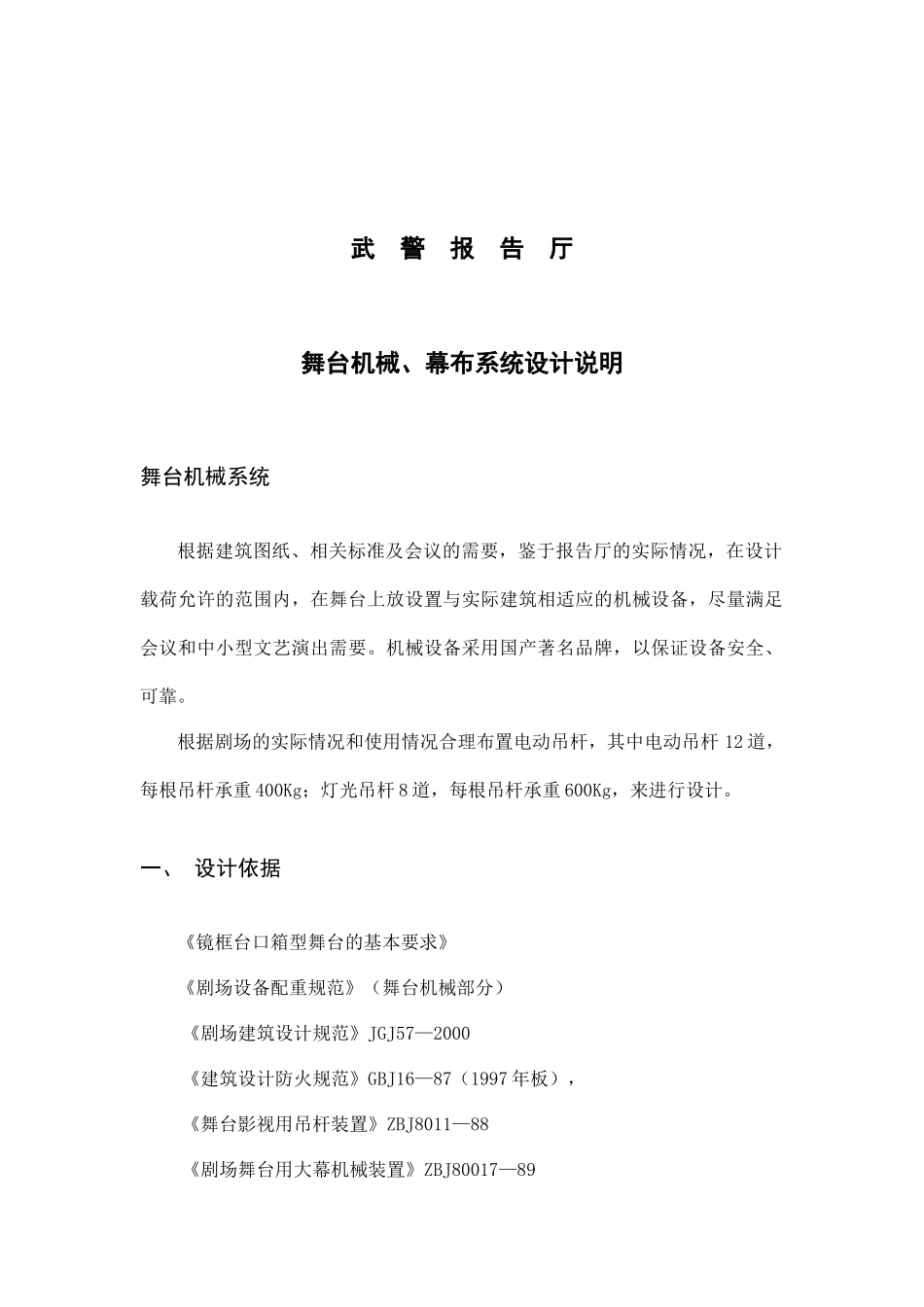

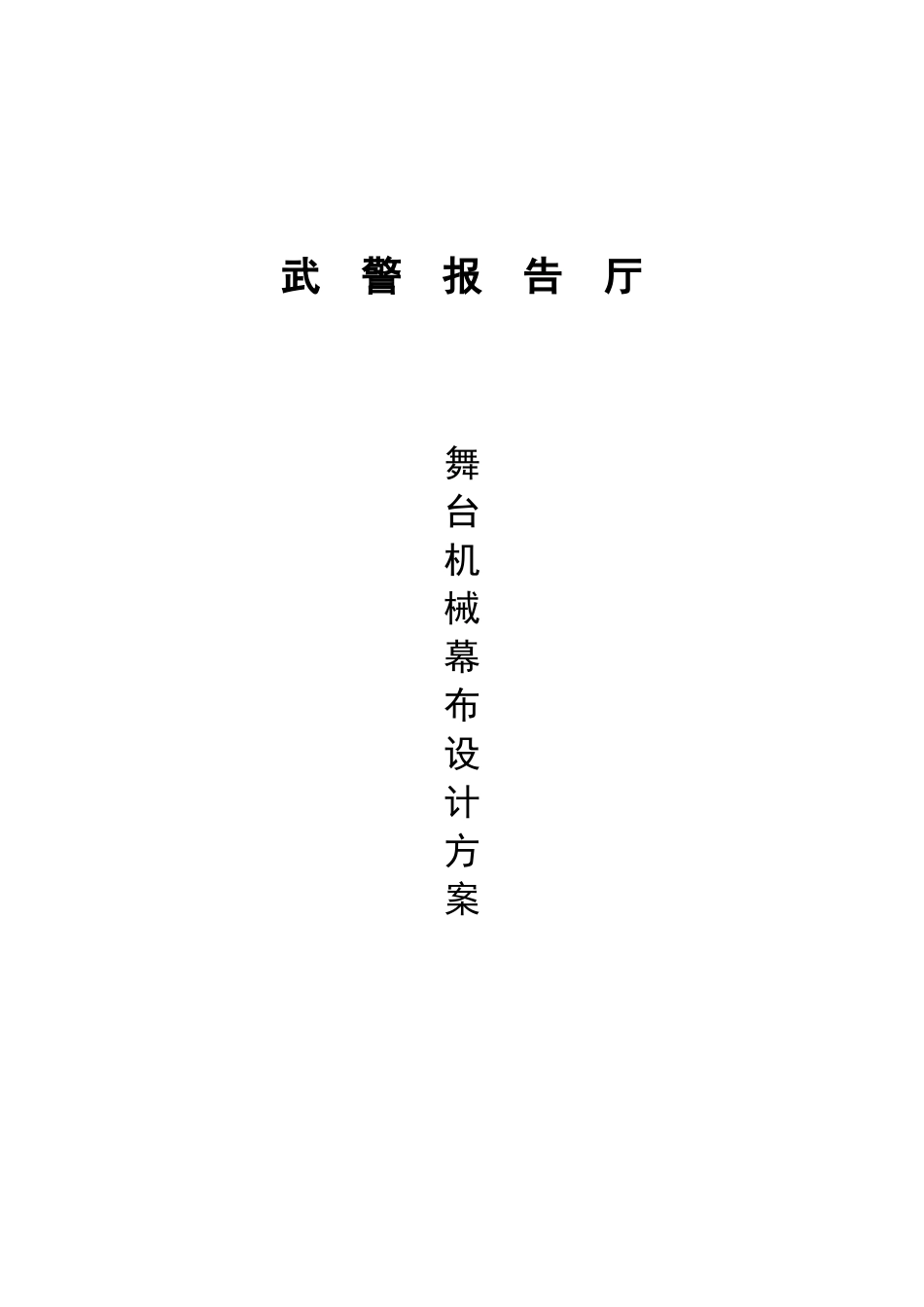

武 警 报 告 厅舞台机械幕布设计方案武 警 报 告 厅舞台机械、幕布系统设计说明舞台机械系统根据建筑图纸、相关标准及会议的需要，鉴于报告厅的实际情况，在设计载荷允许的范围内，在舞台上放设置与实际建筑相适应的机械设备，尽量满足会议和中小型文艺演出需要。机械设备采用国产著名品牌，以保证设备安全、可靠。根据剧场的实际情况和使用情况合理布置电动吊杆，其中电动吊杆 12 道，每根吊杆承重 400Kg；灯光吊杆 8 道，每根吊杆承重 600Kg，来进行设计。一、 设计依据《镜框台口箱型舞台的基本要求》《剧场设备配重规范》（舞台机械部分）《剧场建筑设计规范》JGJ57—2000《建筑设计防火规范》GBJ16—87（1997 年板），《舞台影视用吊杆装置》ZBJ8011—88《剧场舞台用大幕机械装置》ZBJ80017—89《舞台电动单点吊机》WH/T0102—1996《钢结构设计规范》GB17—1988《起重机设计规范》GB3811《起重机机械安全规范》GB6067《起重机械验收规范和程序》GB5906《供配电系统设计规范》GB50052—1995《低压配电设计规范》GB50054—1995《通用用电设备配电设计规范》GB50055—1993《电力装置的绝电保护和自动装置设计规范》GB50062—1992《电力工程电缆的设计规范》GB50217—1994《接地装置施工及验收规范》GB50160—1992《电缆线路施工及验收规范》GB50168—1992《电气装置安装工程施工及验收规范》GBJ232二. 设计概述舞台机械作为一种非常专业的领域，非常讲究工艺设计和技术要求。以确保设备功能的完美以及使用的安全和可靠。建筑设计必须为舞台设计提供足够的空间尺度，满足台上机械布置。同时在设计时应考虑舞台机械设备荷载、预埋件、用电负荷等要求。舞台机械设计不仅要满足舞美及舞台其它设备的布置要求，而且还要满足所有舞台设备的安装、检修、操作等使用要求。本方案中舞台台上机械主要要由根据甲方提示：电动吊杆、数字变频拉幕机、电动变频二幕。综上所述，根据文化部关于电动吊杆颁发的有关规范结合该工程台口宽度、高度和主台宽度、进深、净高以及观众厅容量、使用功能及招标文件中的精神，本着方案的先进性、可行性、安全性，价格的合理性、可比性，就该活动中心舞台机械系统提出如下设计方案：1. 安全保证舞台机械最重要的指标之一是安全可靠，所有种类的舞台机械都必须保证在任何时候是绝对安全可靠的。这也是我们设计舞台机械设备的重要原则。舞台机械的安全性指标主要包括设备安全，人身安全和电器安全等三个方面...
