XXX2空压站10KV高配室电气试验报告VIP免费

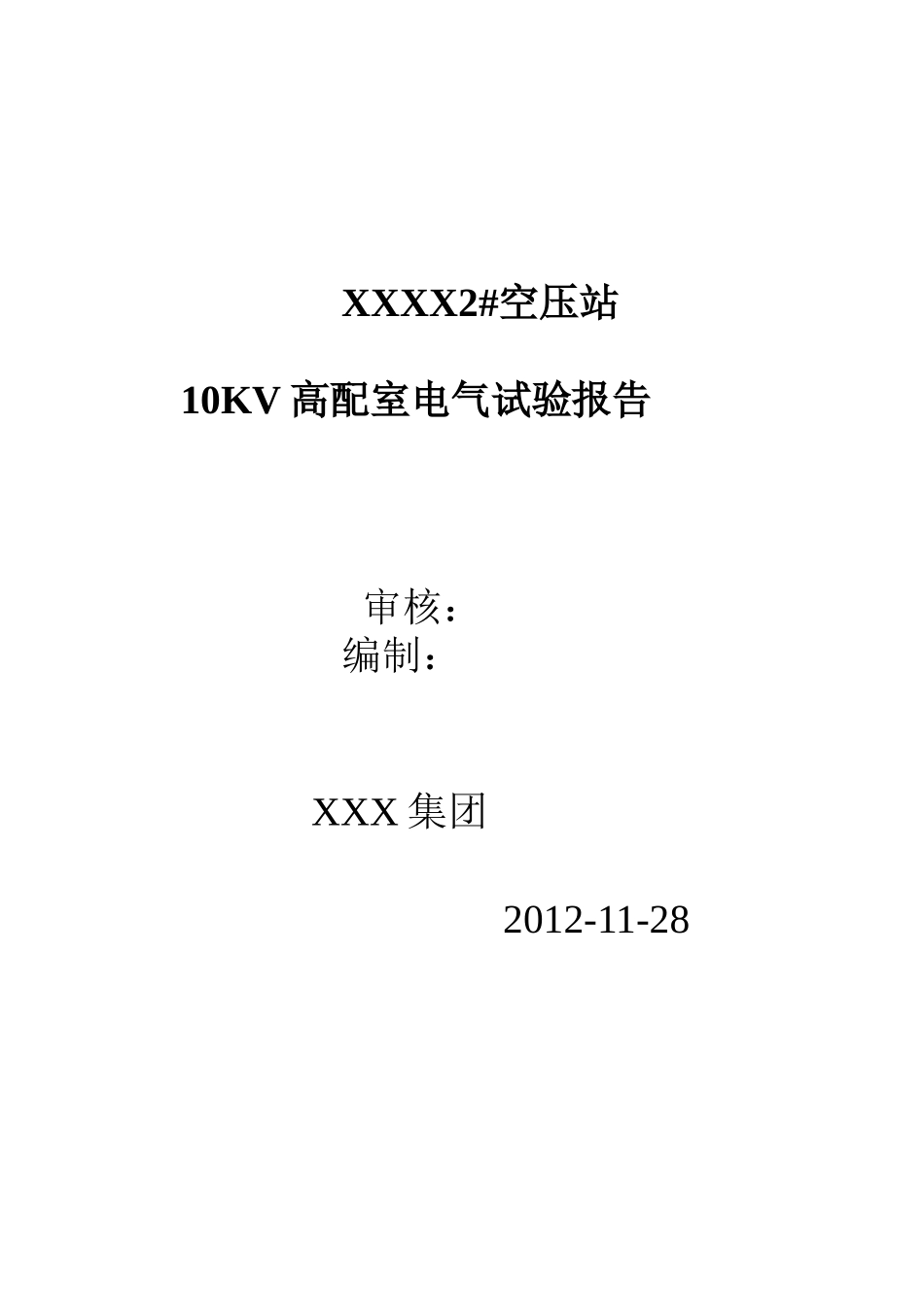

XXX2空压站10KV高配室电气试验报告_第1页
1/135
XXX2空压站10KV高配室电气试验报告_第2页
2/135

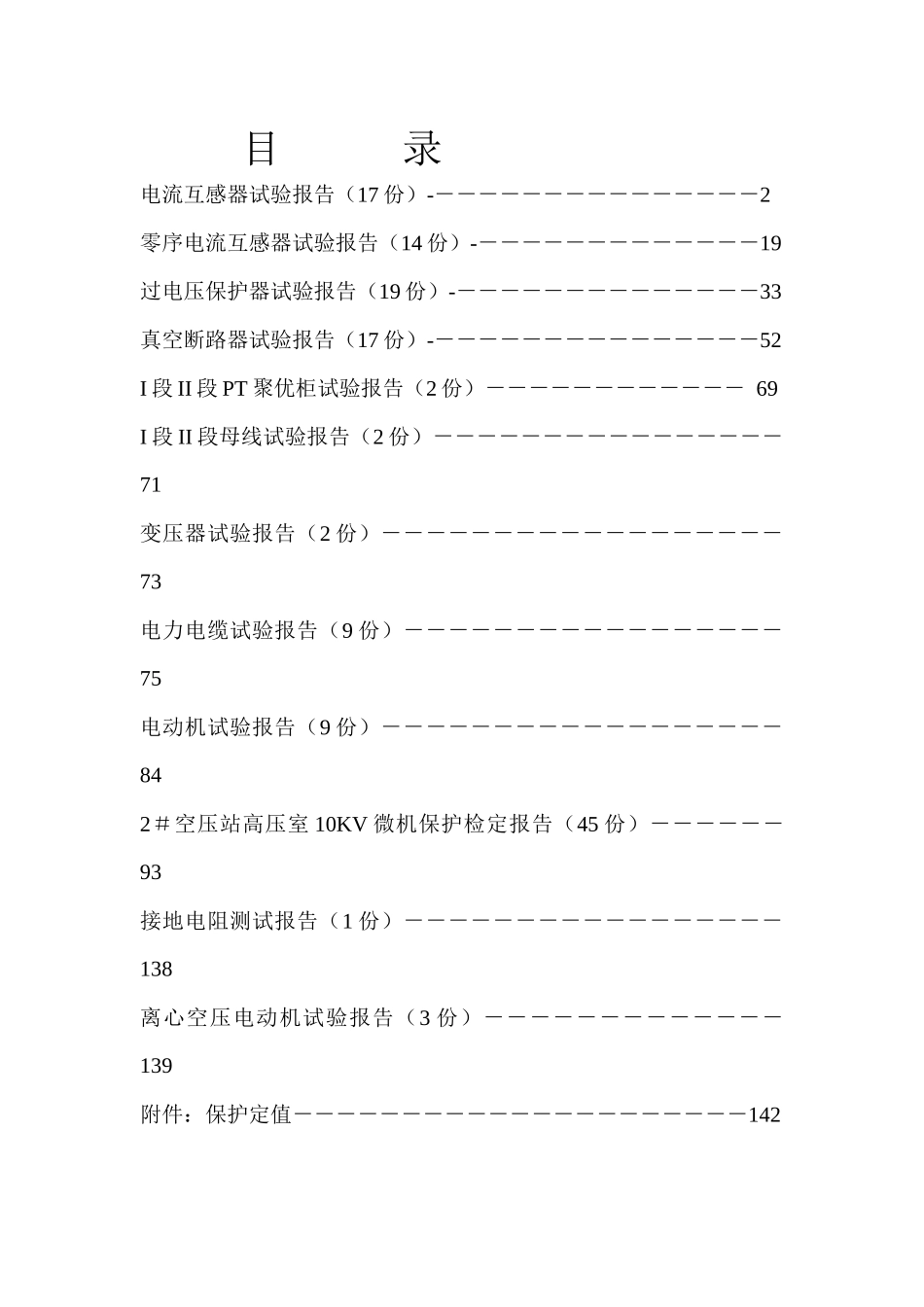

XXX2空压站10KV高配室电气试验报告_第3页
3/135
XXXX2#空压站 10KV 高配室电气试验报告 审核: 编制: XXX 集团 2012-11-28 目 录电流互感器试验报告(17 份)----------------2零序电流互感器试验报告(14 份)--------------19过电压保护器试验报告(19 份)---------------33真空断路器试验报告(17 份)----------------52I 段 II 段 PT 聚优柜试验报告(2 份)------------ 69I 段 II 段母线试验报告(2 份)---------------- 71变压器试验报告(2 份)------------------ 73电力电缆试验报告(9 份)----------------- 75电动机试验报告(9 份)------------------ 842#空压站高压室 10KV 微机保护检定报告(45 份)------ 93接地电阻测试报告(1 份)-----------------138离心空压电动机试验报告(3 份)------------- 139附件:保护定值---------------------142 审核: 试验: 中十冶集团电 流 互 感 器试 验 报 告单位名称 XXX 二期 装设位置 2# 空压 10KV ( 1357 柜) 试验性质 交接 试验日期 2012-11-20 铭牌: 温度:9 ℃ 湿度: 60 % 相别制造号型式一次电流(A)二次电流(A)容量(VA)准确级制造厂制造日期AHN1209372LZZBJ9100110/10VA10P20/0.5中国大连北方互感器有限公司2015-05CHN1209368LZZBJ9100110/10VA10P20/0.52012-05(一)、绝缘电阻测量: 使用仪器 ZC11D-10 型2500V 一次用 ZC11D-10 型 2500V ,二次 ZC25-4 型1000V(二)、交流耐压试验:使用仪器 YDJZ 3KVA试验时间 1min相别一次对二次及地(MΩ二次间及对地 MΩ一次对二次及地二次对地及一次A250050038 kV2 kVC250050038kV2 kV(三)、绕组的直流电阻测量:D-100V 型及特性测量用 GD2360B 智能全自动变比测试仪:测量结果应与出厂值无明显差异为合格(四)、极性、分接头极性及分接头的变化与名牌标志相符说明:1、电流互感器试验要求:出厂试验电压为 42KV,交接试验为 38KV;出厂试验电压为 28KV,交接试验为25KV;2、一次回路绝缘电阻不应低于出厂值的 60%,二次回路绝缘电阻≥1 MΩ ,铁芯对地一般不低于 10 MΩ。结论: 合格中十冶集团电 流 互 感 器试 验 报 告单位名称 XXX 二期 装...
