10kV电力电缆及附件抽检作业指导书VIP免费

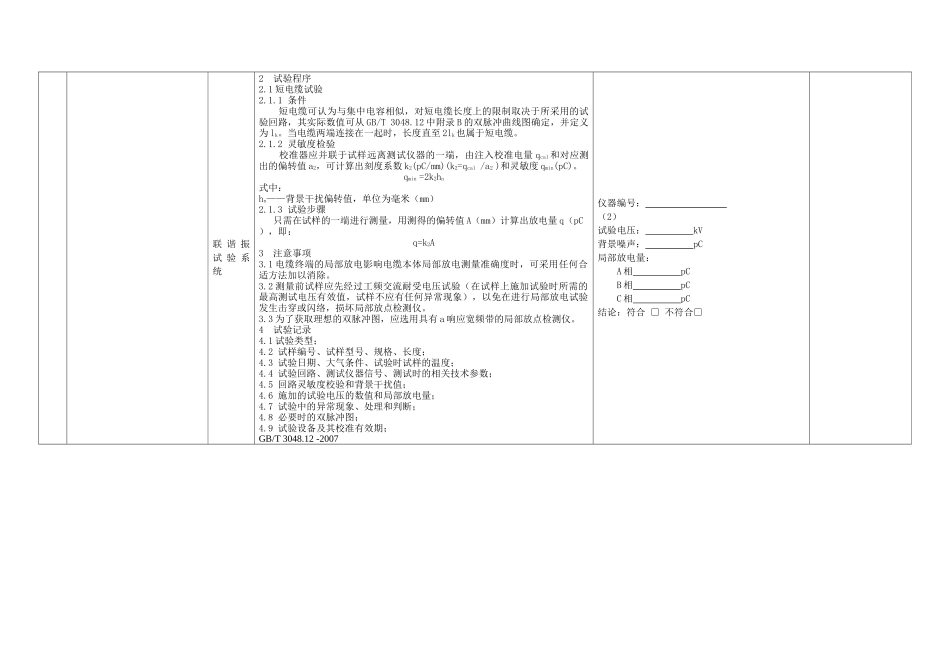

1、额定电压 10kV 交联聚乙烯绝缘电力电缆抽检检验项目标准要求检验器具检验方法检测结果备注(照片或相关文件)绝缘厚度测量电缆绝缘最薄点厚度≥标称值90%-0.1mm，偏心度≤8%GB/T 12706.2—2008 ： 17.5.2或依据业主技术协议要求。投影仪 、 测量 显 微镜试样制备：1.从样品切取一试验薄片试件用于测量平均厚度和最薄点厚度；2.用锋利刀具从样段上沿着与试样导体线芯轴线垂直的平面切取薄片一个；测试步骤：1.每一试片都必须进行焦距调节，使其处于最佳清晰状态；2.找出试片厚度的最薄点作为第一个测量点；3.每个试片测量 6 点，沿试片芯痕凹槽处圆周尽可能等距离测量 6 点。试验结果的计算：在电缆离端头 25cm 取 1 个试件测得 6 个数值的平均值（用 mm 表示），应计算到小数点后 2 位，取该值为厚度的平均值；GB/T 2951.11-2008（ 1 ） 环 境 温 度 ： ℃ ， 相 对 湿 度 ： %试验选用仪器： （2）绝缘最薄点厚度： mm 偏心度： %结论：符合 □ 不符合□非金属护套厚度测量1、非铠装和护套不直接包覆铠装、金属屏蔽或同心导体上的电缆，护套最薄点测量值≥标称值的 85%-0.1mm；2、直接包覆在铠装、金属屏蔽或同心导体上的护套，其最小测量值应≥标称值的 80%-0.2mm.隔离套最薄点厚度应≥标称值的 80%-0.2mmGB/T 12706.2—2008：17.5.3投影仪 、 测量 显 微镜（ 1 ） 环 境 温 度 ： ℃ ， 相 对 湿 度 ： %试验选用仪器： （2）护套最薄点厚度： mm 隔离套最薄点厚度： mm结论：符合 □ 不符合□电缆结构检查（导体检查、铠装金属丝和金属带的测量、外径测量）导体根数不少于规定值。铠装金属带、圆金属丝、扁金属丝尺寸低于标称尺寸的量值分别应不超过 10%、5%、8%。外径尺寸不考核。铠装钢带包带间隙应不大于钢带宽度的 50%。铜带屏蔽搭盖率最小 5%，铜带最小厚度应不小于标称值的 90%。GB/T 12706.2—2008：17.5，17.7千分尺 、 游标卡尺1.导体检查应采用适当的检验及测量方法来检查导体结构是否符合 GB/T 3956 要求。2.导体结构2.1 截面积为 800 ｍｍ 2以下的导体采用符合 GB/T 3956 的第 2 种紧压绞合圆形结构。2.2 截面积为 800 ｍｍ 2以上的导体采用分割导体结构；800 ｍｍ 2的导体可以采用紧压绞合圆形结构，也可以采用分割导体结构。 2.3 铜分割导体中的单线应不少于 170 根。2.4 各种绞合导体不允许整芯或整股焊接。绞合导...
