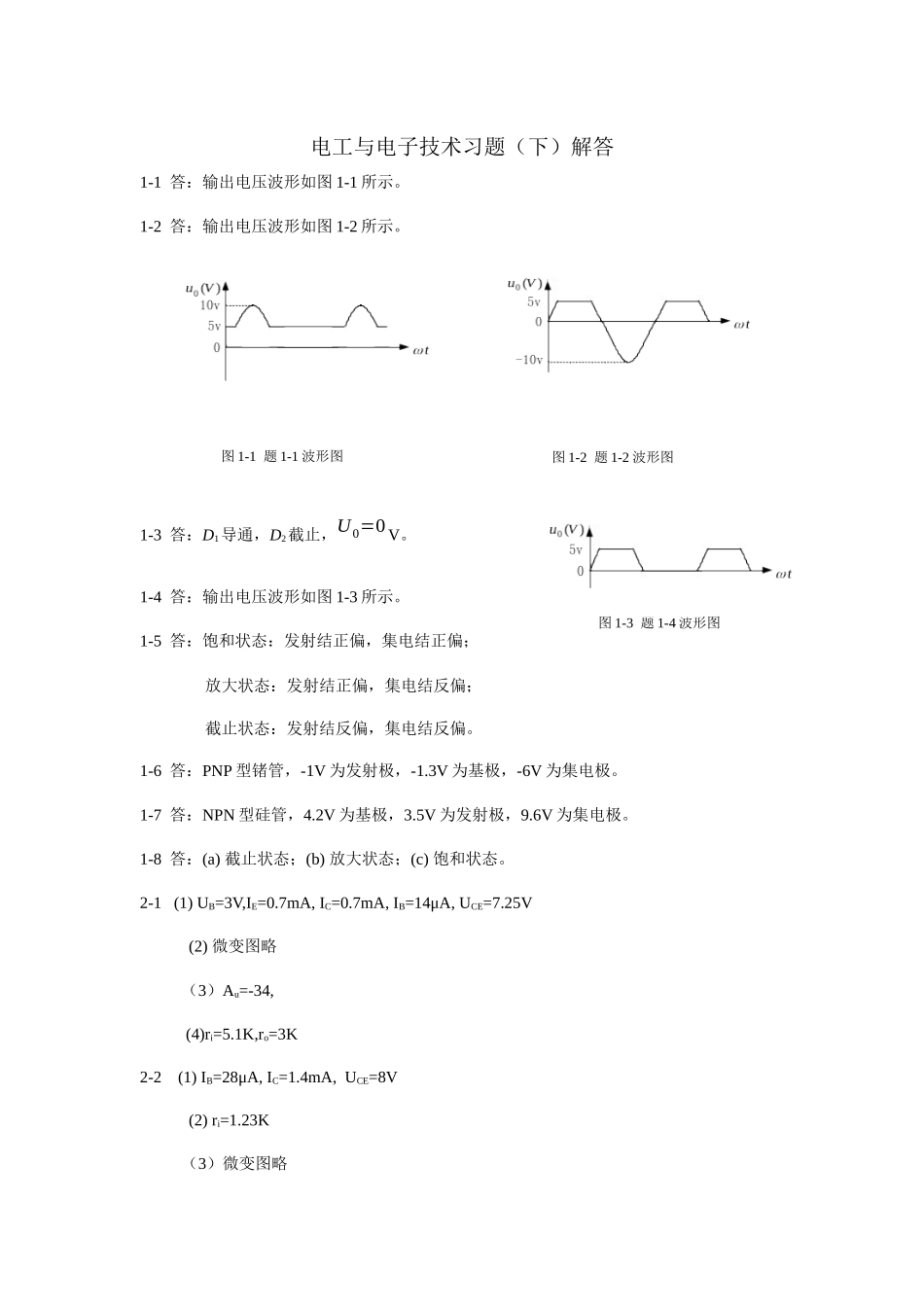

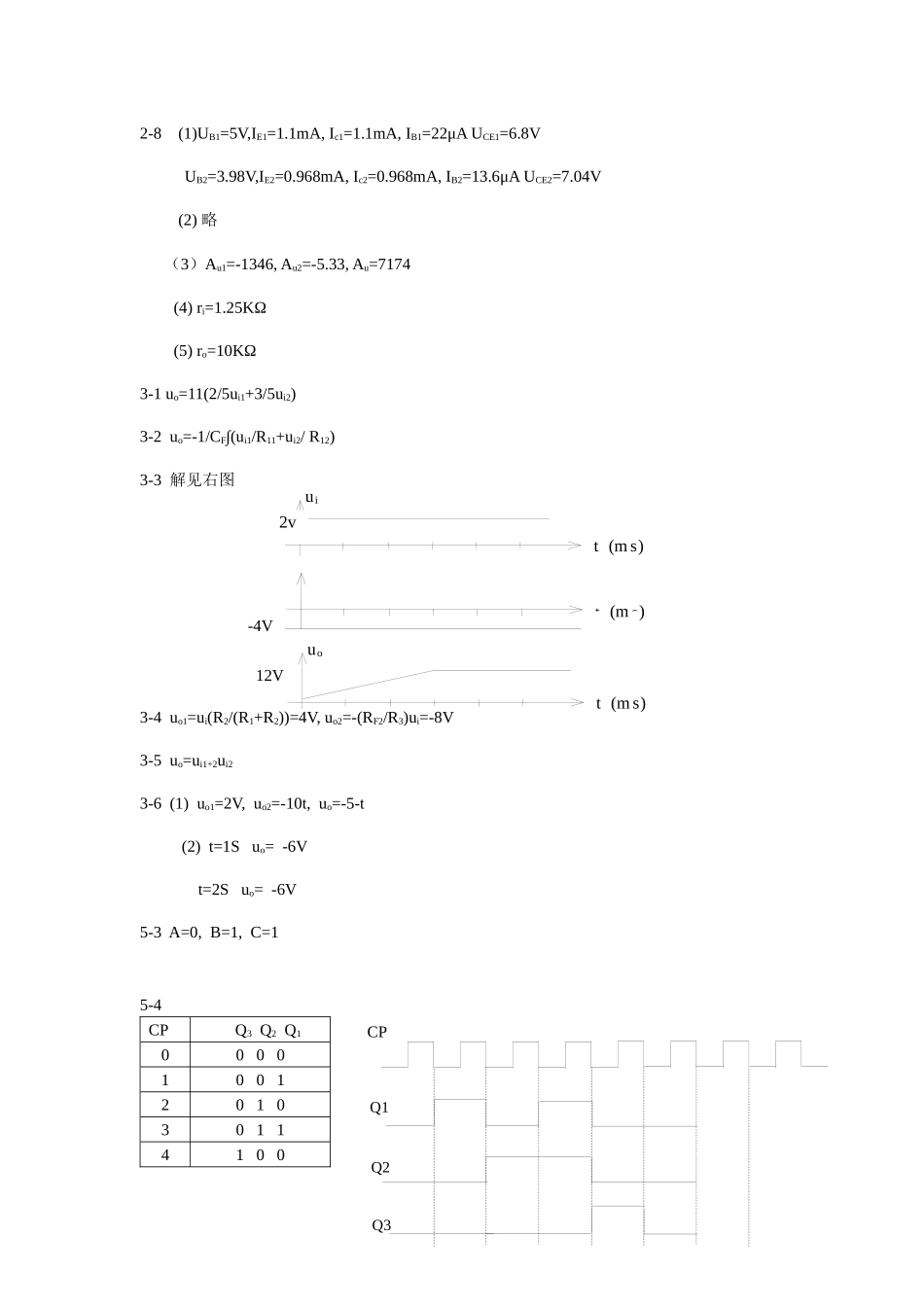

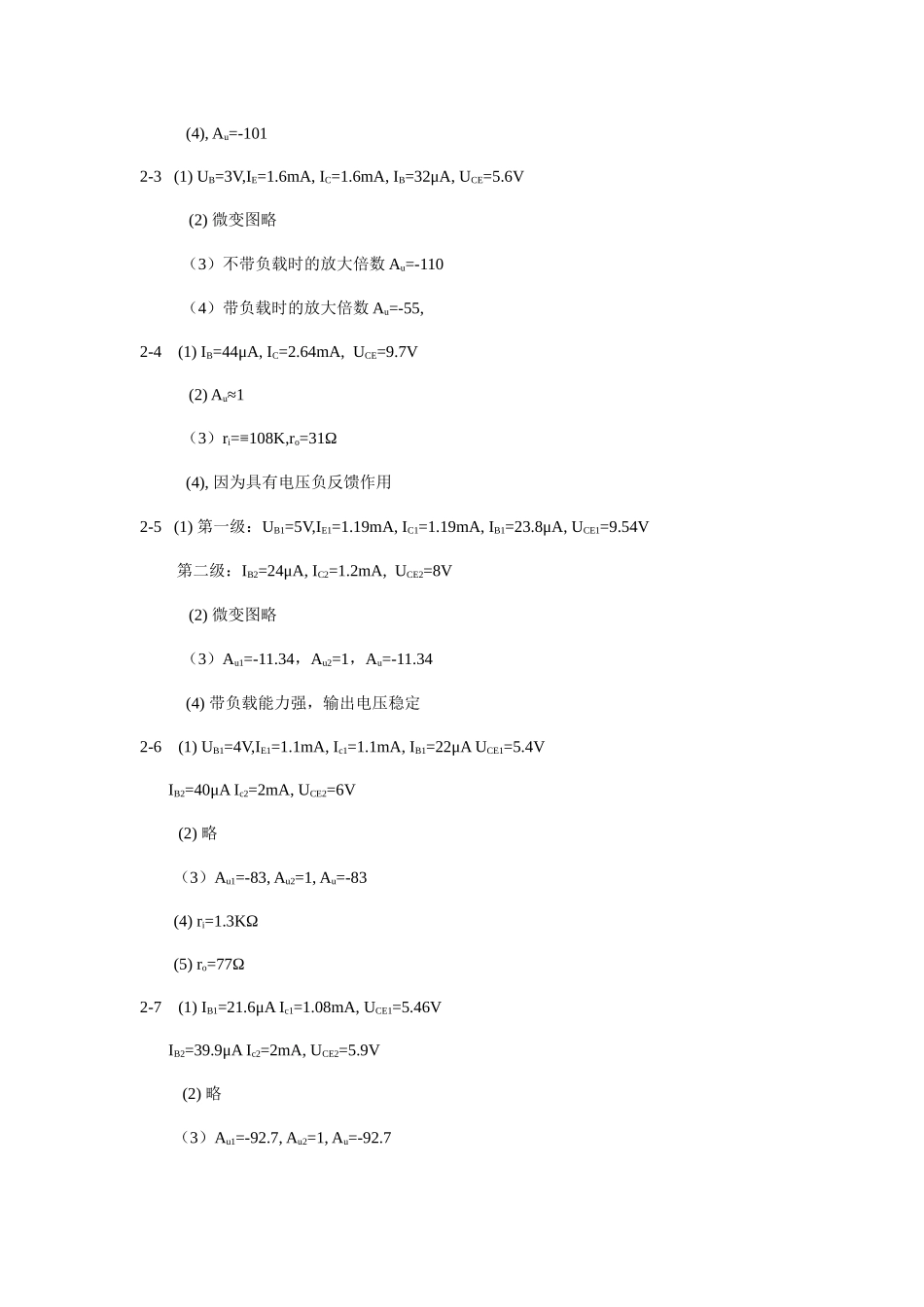

电工与电子技术习题（下）解答1-1 答：输出电压波形如图 1-1 所示。1-2 答：输出电压波形如图 1-2 所示。1-3 答：D1导通，D2截止，U0=0 V。1-4 答：输出电压波形如图 1-3 所示。1-5 答：饱和状态：发射结正偏，集电结正偏；放大状态：发射结正偏，集电结反偏；截止状态：发射结反偏，集电结反偏。1-6 答：PNP 型锗管，-1V 为发射极，-1.3V 为基极，-6V 为集电极。1-7 答：NPN 型硅管，4.2V 为基极，3.5V 为发射极，9.6V 为集电极。1-8 答：(a) 截止状态；(b) 放大状态；(c) 饱和状态。2-1 (1) UB=3V,IE=0.7mA, IC=0.7mA, IB=14μA, UCE=7.25V(2) 微变图略（3）Au=-34, (4)ri=5.1K,ro=3K2-2 (1) IB=28μA, IC=1.4mA, UCE=8V(2) ri=1.23K（3）微变图略图 1-1 题 1-1 波形图图 1-2 题 1-2 波形图图 1-3 题 1-4 波形图 (4), Au=-1012-3 (1) UB=3V,IE=1.6mA, IC=1.6mA, IB=32μA, UCE=5.6V(2) 微变图略（3）不带负载时的放大倍数 Au=-110（4）带负载时的放大倍数 Au=-55,2-4 (1) IB=44μA, IC=2.64mA, UCE=9.7V(2) Au≈1（3）ri=≡108K,ro=31Ω (4), 因为具有电压负反馈作用2-5 (1) 第一级：UB1=5V,IE1=1.19mA, IC1=1.19mA, IB1=23.8μA, UCE1=9.54V 第二级：IB2=24μA, IC2=1.2mA, UCE2=8V(2) 微变图略（3）Au1=-11.34，Au2=1，Au=-11.34 (4) 带负载能力强，输出电压稳定2-6(1) UB1=4V,IE1=1.1mA, Ic1=1.1mA, IB1=22μA UCE1=5.4V IB2=40μA Ic2=2mA, UCE2=6V(2) 略（3）Au1=-83, Au2=1, Au=-83(4) ri=1.3KΩ(5) ro=77Ω2-7(1) IB1=21.6μA Ic1=1.08mA, UCE1=5.46V IB2=39.9μA Ic2=2mA, UCE2=5.9V (2) 略（3）Au1=-92.7, Au2=1, Au=-92.7tsCPQ3Q2Q12-8(1)UB1=5V,IE1=1.1mA, Ic1=1.1mA, IB1=22μA UCE1=6.8V UB2=3.98V,IE2=0.968mA, Ic2=0.968mA, IB2=13.6μA UCE2=7.04V(2) 略（3）Au1=-1346, Au2=-5.33, Au=7174(4) ri=1.25KΩ(5) ro=10KΩ3-1 uo=11(2/5ui1+3/5ui2)3-2 uo=-1/CF∫(ui1/R11+ui2/ R12)3-3 解见右图3-4 uo1=ui(R2/(R1+R2))=4V, uo2=-(RF2/R3)ui=-8V3-5 uo=ui1+2ui23-6 (1) uo1=2V, uo2=-10t, uo=-5-t(2) t=1S uo= -6V t=2S uo= -6V5-3 A=0, B=1, C=15-4 CPQ3 Q2 Q100 0 010 0 120 1 030 1 141 0 012Vt (m s) uo -4Vuo1 (m ) 2v t (m s) ui CPQ3Q2Q1Q3Q2Q150 0 067逻...
