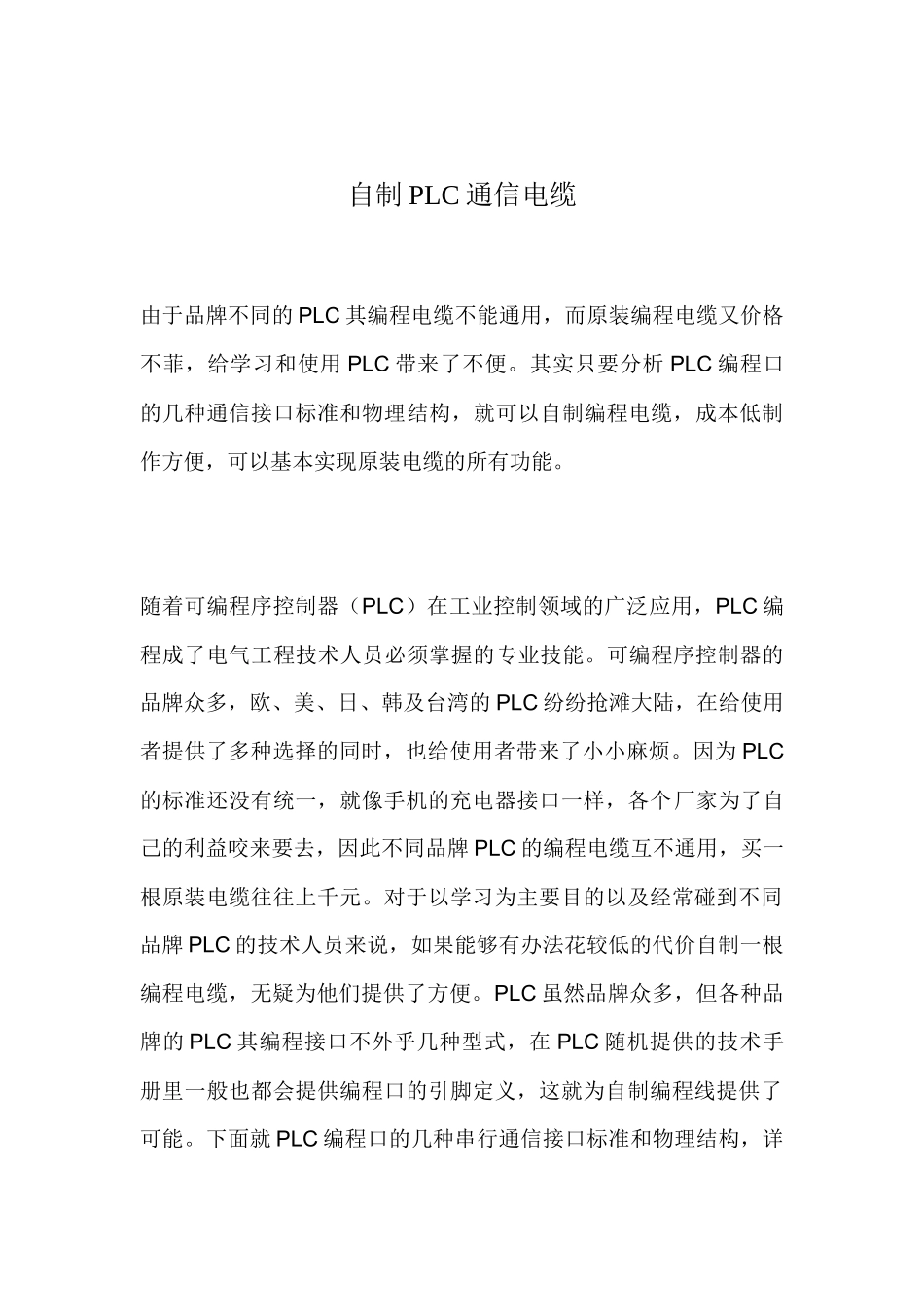

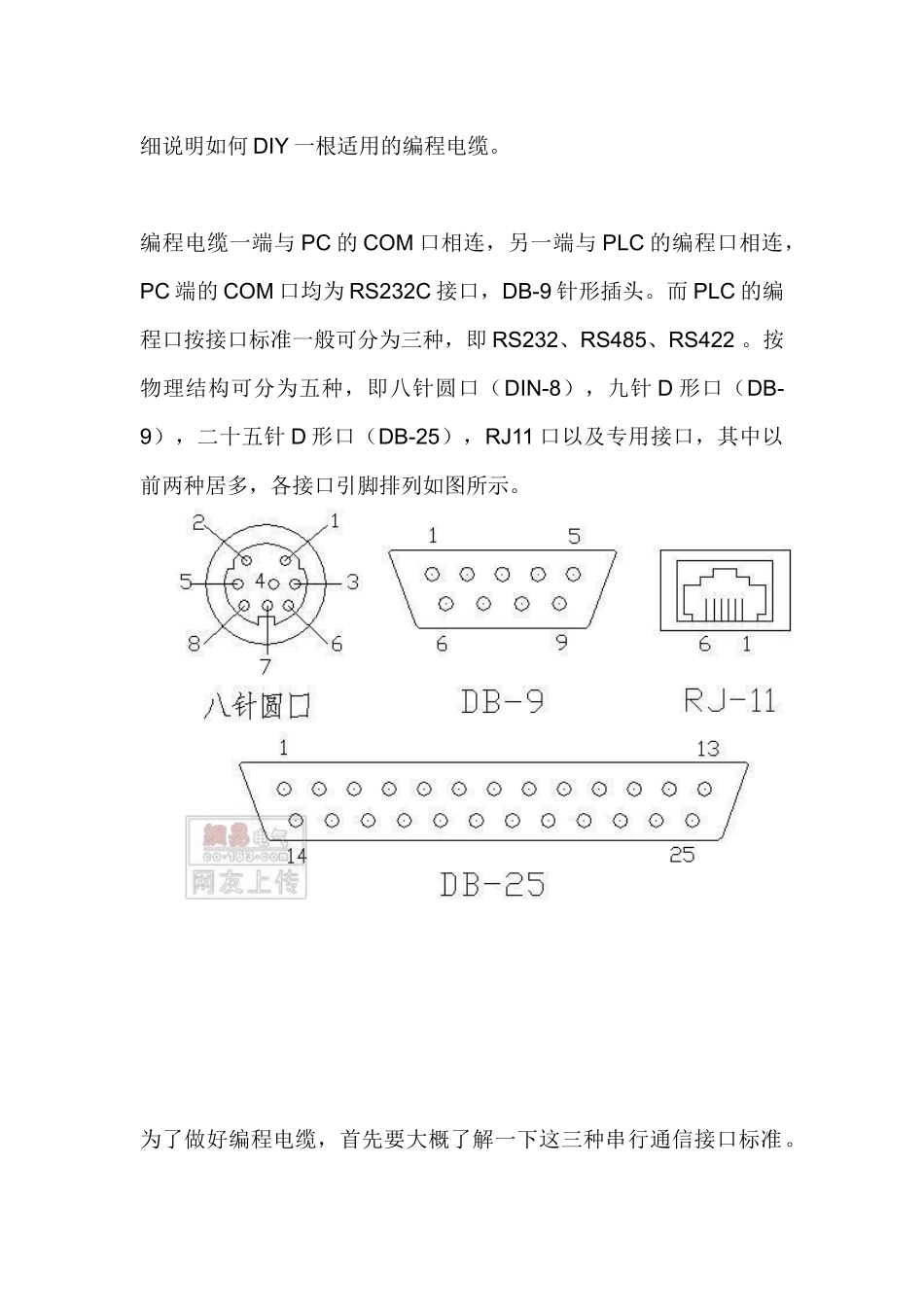

自制 PLC 通信电缆由于品牌不同的 PLC 其编程电缆不能通用，而原装编程电缆又价格不菲，给学习和使用 PLC 带来了不便。其实只要分析 PLC 编程口的几种通信接口标准和物理结构，就可以自制编程电缆，成本低制作方便，可以基本实现原装电缆的所有功能。3 O/ |* p/ y$ n8 {# p4 I# n* C8 L- a4 _+ Y随着可编程序控制器（PLC）在工业控制领域的广泛应用，PLC 编程成了电气工程技术人员必须掌握的专业技能。可编程序控制器的品牌众多，欧、美、日、韩及台湾的 PLC 纷纷抢滩大陆，在给使用者提供了多种选择的同时，也给使用者带来了小小麻烦。因为 PLC的标准还没有统一，就像手机的充电器接口一样，各个厂家为了自己的利益咬来要去，因此不同品牌 PLC 的编程电缆互不通用，买一根原装电缆往往上千元。对于以学习为主要目的以及经常碰到不同品牌 PLC 的技术人员来说，如果能够有办法花较低的代价自制一根编程电缆，无疑为他们提供了方便。PLC 虽然品牌众多，但各种品牌的 PLC 其编程接口不外乎几种型式，在 PLC 随机提供的技术手册里一般也都会提供编程口的引脚定义，这就为自制编程线提供了可能。下面就 PLC 编程口的几种串行通信接口标准和物理结构，详细说明如何 DIY 一根适用的编程电缆。. g7 V: W# t+ g( `- }/ f编程电缆一端与 PC 的 COM 口相连，另一端与 PLC 的编程口相连，PC 端的 COM 口均为 RS232C 接口，DB-9 针形插头。而 PLC 的编程口按接口标准一般可分为三种，即 RS232、RS485、RS422 。按物理结构可分为五种，即八针圆口（DIN-8），九针 D 形口（DB-9），二十五针 D 形口（DB-25），RJ11 口以及专用接口，其中以前两种居多，各接口引脚排列如图所示。 8 A! N- I- o6 w0 h, M# H# n& w! I/ {- d' L# K, G; R为了做好编程电缆，首先要大概了解一下这三种串行通信接口标准。RS-232、RS-422 与 RS-485 是三种串行数据接口标准，接口标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，所以同样一种接口标准可以有不同的物理结构，如 DB-9 、DB-25 等。9 H1 ~% b* c: I5 a; HRS-232 是 PC 机与通信工业中应用最广泛的一种串行接口， RS-232C 总线标准设有 25 条信号线，包括一个主通道和一个辅助通道。多数情况下只使用主通道，常用九条信号线（九针 D 形口），各引脚定义如表一所示。对于一般双工通信，仅需几条信...
