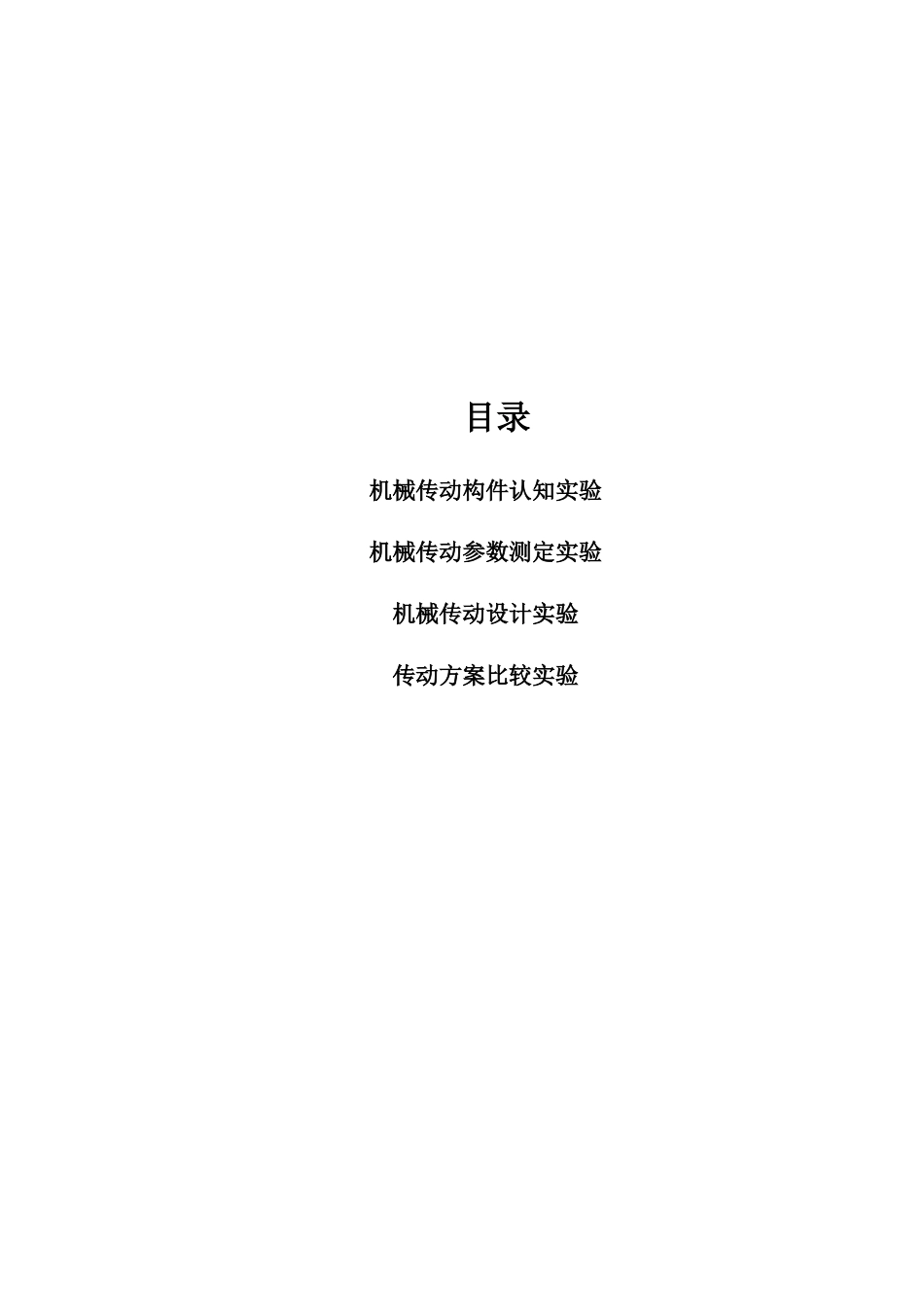

机械传动方案设计型综合实验指导书实验课程：机械基础、机械设计基础实验设备：机械传动方案综合实验台电子工程系机电教研室目录机械传动构件认知实验机械传动参数测定实验机械传动设计实验传动方案比较实验机械传动构件认知实验一、 实验学时本实验 2 学时。二、 目的与要求根据使用指导书，熟悉机械传动方案综合实验台设备的使用三、 提供大设备及零部件本实验装置为模块化结构，可在备件库中任选所需的零部件，组装成机械传动系统。按减速的类型将实验台分成两大类：平行轴传动方案实验台和垂直轴传动方案实验台。前者的减速器为圆柱齿轮或摆线针轮减速器，后者的减速器为锥齿轮或蜗轮蜗杆减速器。实验所提供的设备及零部件如下：电动机Y100L1 –4 额定功率 2。2Kw 满载转速 1420 r/min——————420 元减速器R42 同轴减速器 速比 I=6.26（平行轴传动用）——————3000 元摆线针轮减速器 速比 I=6 （平行轴传动用）—————1150 元S62 蜗轮蜗杆减速器 速比 I=7.28（垂直轴传动用）—————6000 元K67 伞齿轮减速器 速比 I=8.83、8.69（垂直轴传动）—————6000 元V 带传动：小带轮若干 ——————————————————70 元/个大带轮若干 ———————————————————————70 元/个普通 V 带 —————————————————————————5 元/根链传动：小链轮若干 ———————————————————70 元/个大链轮若干 ——————————————————————110 元/个滚子链链条 ——————————————————————130 元/米联轴器若干——————————————————————30 元/个四、 实验设备简介本实验装置如图Ｉ所示，由四大模块组成，即：Ｉ——动力源模块（电动机部分）；Ⅱ——传动装置模块（减速器及其他传动零件）；Ⅲ——加载模块（磁粉加载器、可调电源，相当于工作机）；Ⅳ——测试模块（转矩传感器，转矩、转速、效率等测试软件）。加载模块的工作位置不变，负载的大小通过可调电源调整，动力源模块可沿相互垂直的两个方向调整设置，以适应不同传动类型对轴向﹑径向距离的要求：传动装置模块为可选组件，由实验者设计﹑选择﹑组装，以得到不同的传动方案，减速器可通过导向装置方便地进行位置调整。测试模块地原理﹑操作见下节。本实验力求通过对不同传动方案机械效率﹑动态性能﹑噪声等性能指标地测...
