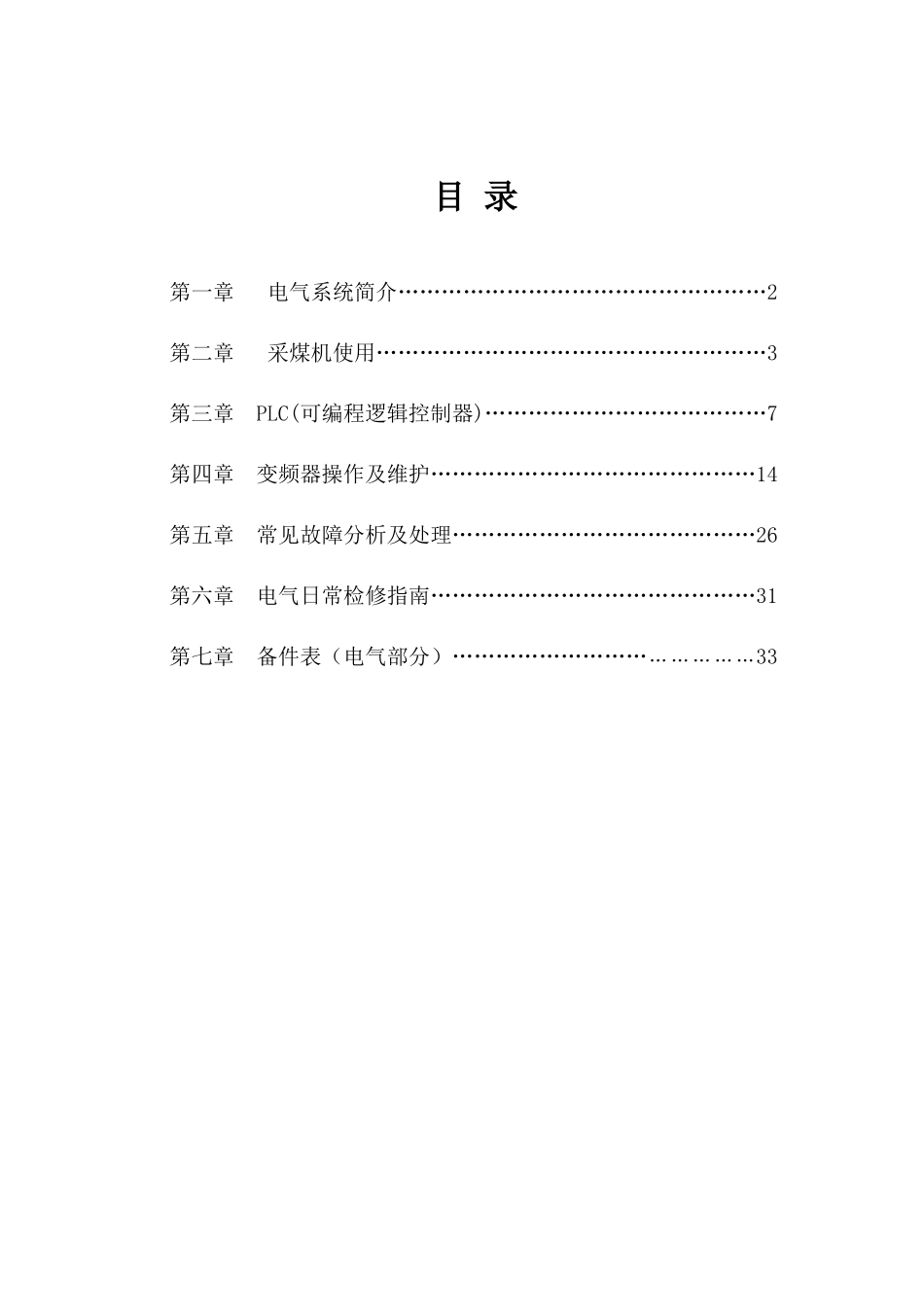

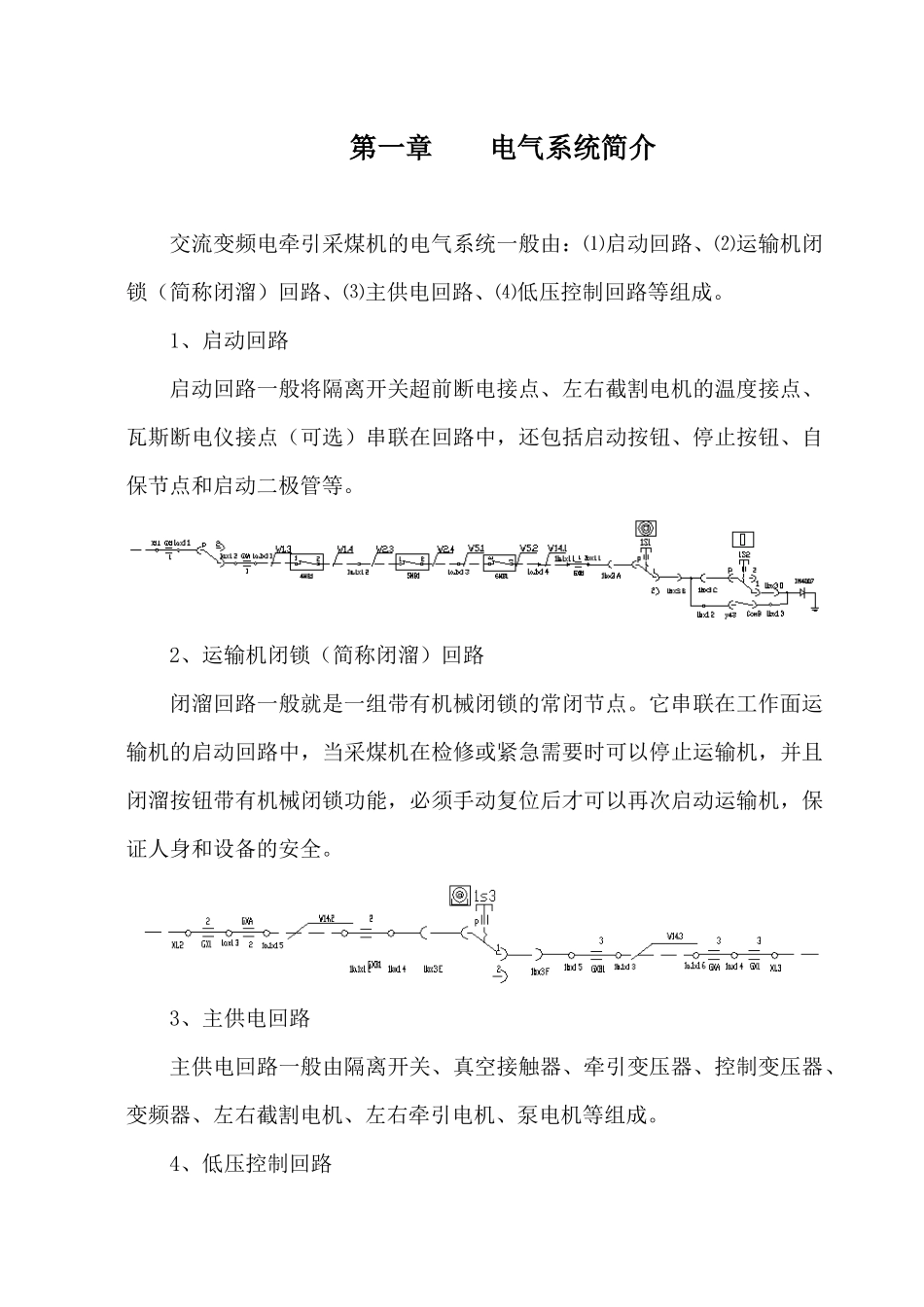

目 录第一章 电气系统简介……………………………………………2第二章 采煤机使用………………………………………………3第三章 PLC(可编程逻辑控制器)…………………………………7第四章 变频器操作及维护………………………………………14第五章 常见故障分析及处理……………………………………26第六章 电气日常检修指南………………………………………31第七章 备件表（电气部分）……………………………………33第一章 电气系统简介交流变频电牵引采煤机的电气系统一般由：⑴启动回路、⑵运输机闭锁（简称闭溜）回路、⑶主供电回路、⑷低压控制回路等组成。1、启动回路启动回路一般将隔离开关超前断电接点、左右截割电机的温度接点、瓦斯断电仪接点（可选）串联在回路中，还包括启动按钮、停止按钮、自保节点和启动二极管等。2、运输机闭锁（简称闭溜）回路闭溜回路一般就是一组带有机械闭锁的常闭节点。它串联在工作面运输机的启动回路中，当采煤机在检修或紧急需要时可以停止运输机，并且闭溜按钮带有机械闭锁功能，必须手动复位后才可以再次启动运输机，保证人身和设备的安全。3、主供电回路主供电回路一般由隔离开关、真空接触器、牵引变压器、控制变压器、变频器、左右截割电机、左右牵引电机、泵电机等组成。4、低压控制回路低压控制回路一般包括 PLC、本安电源、非本安电源、电磁阀、左右端头站、遥控器、瓦斯断电仪等。补充说明：在原理图中 1aX1 1 表示的意思是 1a 电控箱隔爆腔中 X1端子排的 1 号端子，a 是表示在多个电控箱中第一个电控箱。1a .1X1 1表示的意思是 1a 电控箱接线腔 X1 端子排的 1 号端子，其他以此类推。第二章 采煤机的使用一、注意事项1、 交流变频电牵引采煤机启动时，应按起动按钮 3—5 秒钟，待起动后，观察中文显示屏的电压、电流、温度等信息一切正常后，方可左右牵引。2、按牵引按钮时，禁止按住不松。初牵引速度控制在 1 米/分钟内，待行走稳定后方可加速，一般控制在 5 米/分钟。（初采期间，运行速度≤2 米/分钟）以内3、需要改变牵引方向时，应先将牵引速度降到“0”米附近，按下牵停按钮，再反向牵引，同时观察中文显示屏的电压、电流、温度等信息是否正常，如正常，再调整运行速度。4、采煤机停机后，严禁立即开机，必须经过不低于 3 分钟的等待，（等待变频器显示屏黑屏后指示灯灭）才能重新开动采煤机，以保证变频器得到充分的放电时间。5、开机前必须先供...
