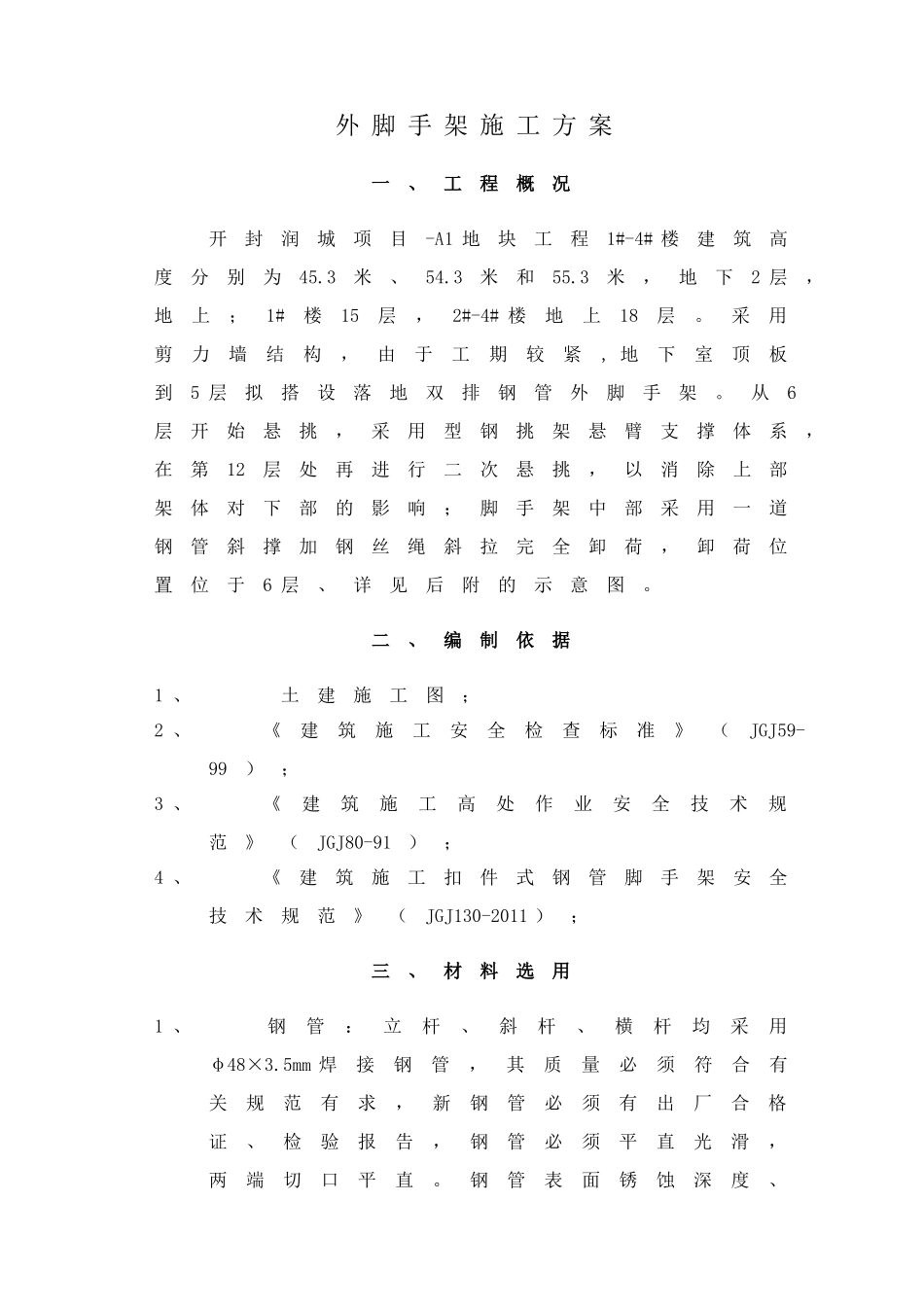

外 脚 手 架 施 工 方 案一、工程概况开封润城项目-A1 地块工程1#-4# 楼建筑高度分别为45.3米、54.3米和55.3米，地下2 层，地上；1#楼15层，2#-4# 楼地上18层。采用剪力墙结构，由于工期较紧, 地下室顶板到5 层拟搭设落地双排钢管外脚手架。从6层开始悬挑，采用型钢挑架悬臂支撑体系，在第12层处再进行二次悬挑，以消除上部架体对下部的影响；脚手架中部采用一道钢管斜撑加钢丝绳斜拉完全卸荷，卸荷位置位于6 层、详见后附的示意图。二、编制依据1 、 土建施工图；2 、《建筑施工安全检查标准》（JGJ59-99）；3 、《建筑施工高处作业安全技术规范》（JGJ80-91）；4 、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011 ）；三、材料选用1 、 钢管：立杆、斜杆、横杆均采用φ48×3.5mm 焊接钢管，其质量必须符合有关规范有求，新钢管必须有出厂合格证、检验报告，钢管必须平直光滑，两端切口平直。钢管表面锈蚀深度、外径、壁厚偏差、弯曲等缺陷必须在规范限制范围之内。2 、 新扣件要有出厂合格证、试验报告，在使用前必须逐一进行检查、保养，不得有变形、裂纹，出现滑丝的的螺栓必须更新。3 、 安全网要有出厂合格证，不得使用已经腐烂的安全网，当对其质量有怀疑时，要做冲击破坏试验。4 、 型钢采用“工 16”工字钢，要有出厂合格证、原材料质量保证书，进场后需进行复检，其材质必须符合要求。5 、螺栓必须按要求购买，并于进场前核实其合格证。6 、钢丝绳必须严格按照设计要求购买钢丝绳进场前，应认真核实其产品合格证。四、搭设组织及进度计划安排搭架进度以满足总承包进度要求为准，每次提前超出作业面高度1.8m, 每搭设一层操作时间为一～二天，架体搭设投入约为40人。实际人数按主体施工进度要求再作进一步调整以满足施工进度要求。五、施工技术要求（一）落地式双排脚手架施工技术要求1 、落地式双排脚手架是从地下室外侧搭设至6层，只须在立杆底部铺设50×100×1500mm 垫木，扩大接触面积。注意使内外立杆要求架设在同一垫木上且垫木应铺设平稳，不能有悬空。2 、搭设前应根据建筑物平面尺寸，搭设形式及架体的搭设宽度平整场地、设计布局。3 、地基土质良好时，地基土应夯实找平后加垫宽不小于0.2m, 厚0.05 m ～0.06 m的木板，并做好排水。4 、地基土质较差或为夯实的回填土，应在土面上用道渣铺填夯实。5 、在架体下部或附近不得随意进行挖掘作业，如确需挖掘，应制定架体的加固措...
