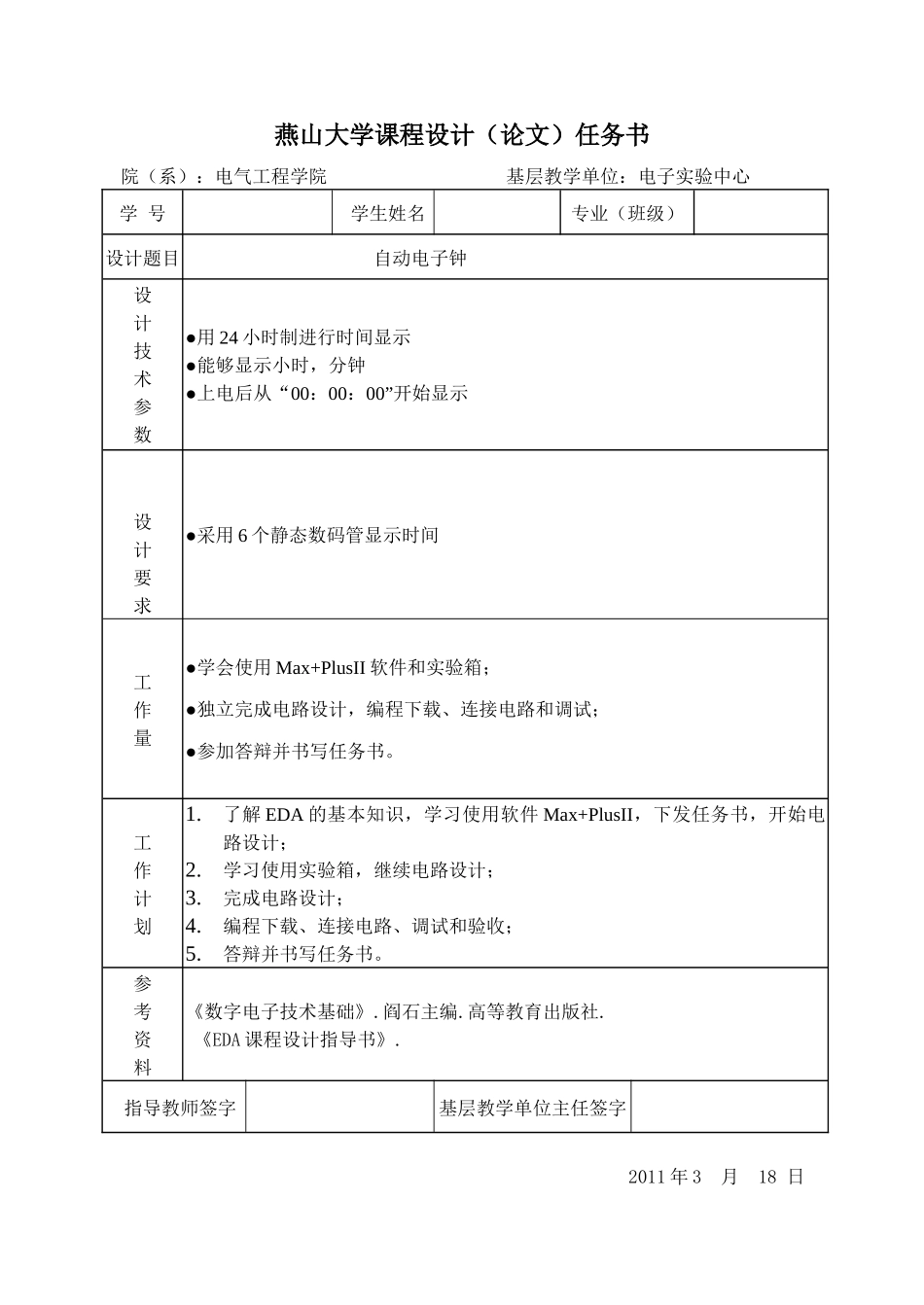

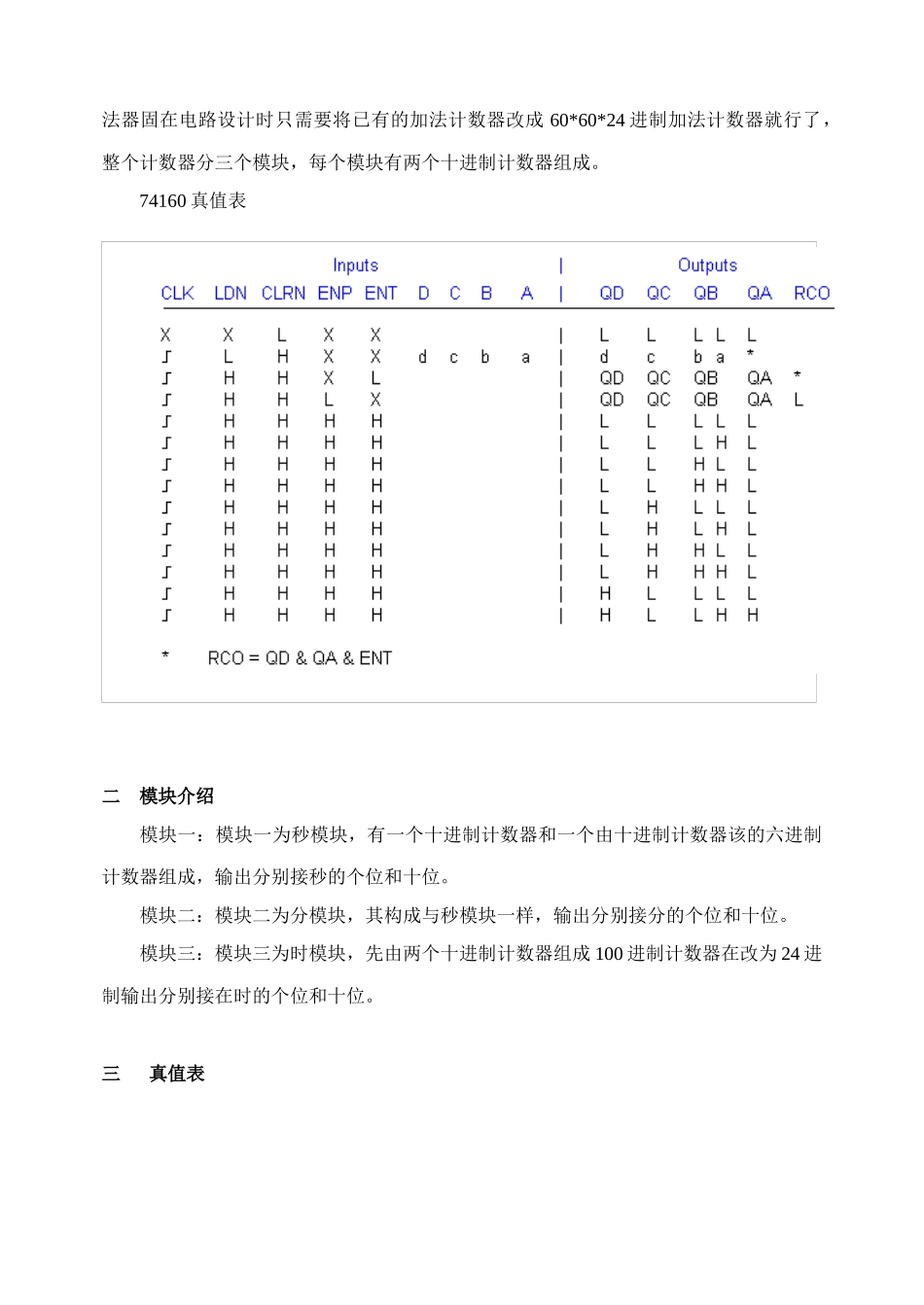

燕山大学课程设计（论文）任务书院（系）：电气工程学院 基层教学单位：电子实验中心 学 号学生姓名专业（班级）设计题目自动电子钟设计技术参数●用 24 小时制进行时间显示●能够显示小时，分钟●上电后从“00：00：00”开始显示设计要求●采用 6 个静态数码管显示时间工作量●学会使用 Max+PlusII 软件和实验箱；●独立完成电路设计，编程下载、连接电路和调试；●参加答辩并书写任务书。工作计划1.了解 EDA 的基本知识，学习使用软件 Max+PlusII，下发任务书，开始电路设计；2.学习使用实验箱，继续电路设计；3.完成电路设计；4.编程下载、连接电路、调试和验收；5.答辩并书写任务书。参考资料《数字电子技术基础》.阎石主编.高等教育出版社.《EDA 课程设计指导书》.指导教师签字基层教学单位主任签字2011 年 3 月 18 日 目 录第 1 章 设计说明……………………………………………………………………………3 1.1 设计思路………………………………………………………………………3 1.2 模块介绍………………………………………………………………………3 1.3 真值表…………………………………………………………………………4第 2 章 原理图………………………………………………………………………………5 第 3 章 波形访真图…………………………………………………………………………7第 4 章 管脚锁定及硬件连线……………………………………………………………10 4.1 管脚锁定………………………………………………………………………10 4.2 硬件连线………………………………………………………………………10第 5 章 总结 ………………………………………………………………………………11参考文献 ……………………………………………………………………………………12第一章 设计说明一 设计思路自动电子钟要求从 00:00:00 开始显示到 23:59:59 实际上就是一个 60*60*24 进制的加法器固在电路设计时只需要将已有的加法计数器改成 60*60*24 进制加法计数器就行了，整个计数器分三个模块，每个模块有两个十进制计数器组成。74160 真值表二 模块介绍模块一：模块一为秒模块，有一个十进制计数器和一个由十进制计数器该的六进制计数器组成，输出分别接秒的个位和十位。模块二：模块二为分模块，其构成与秒模块一样，输出分别接分的个位和十位。模块三：模块三为时模块，先由...
