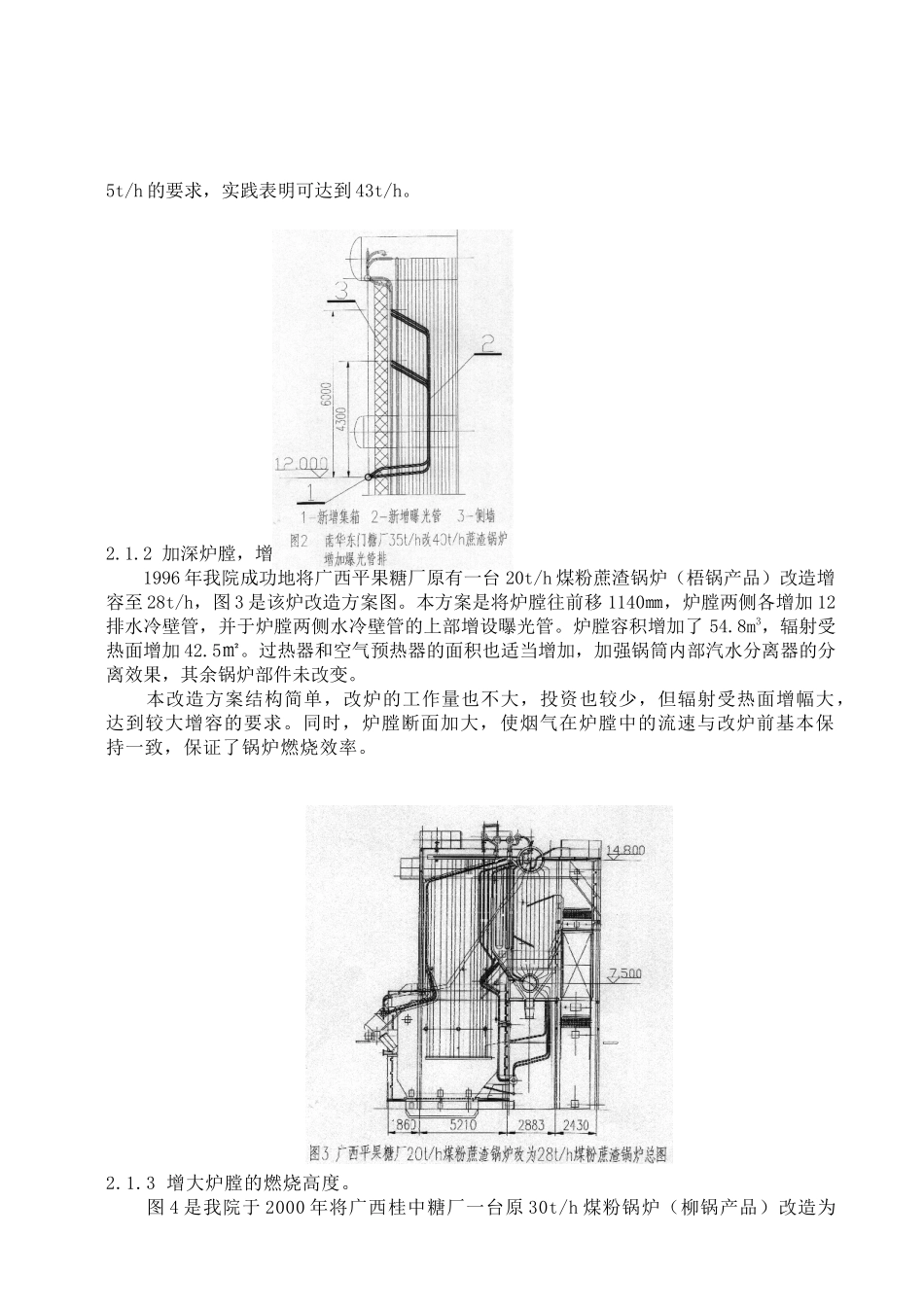

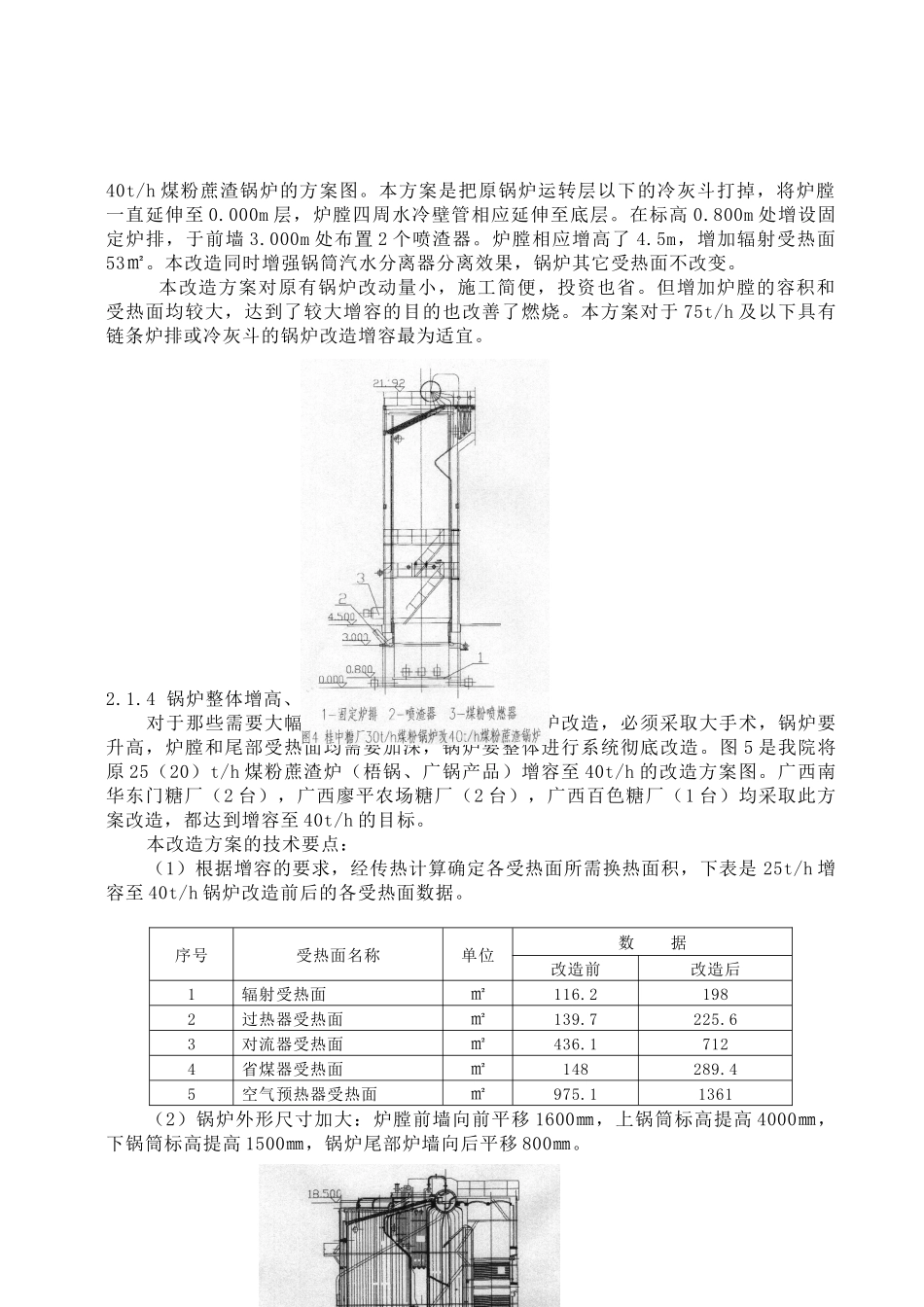

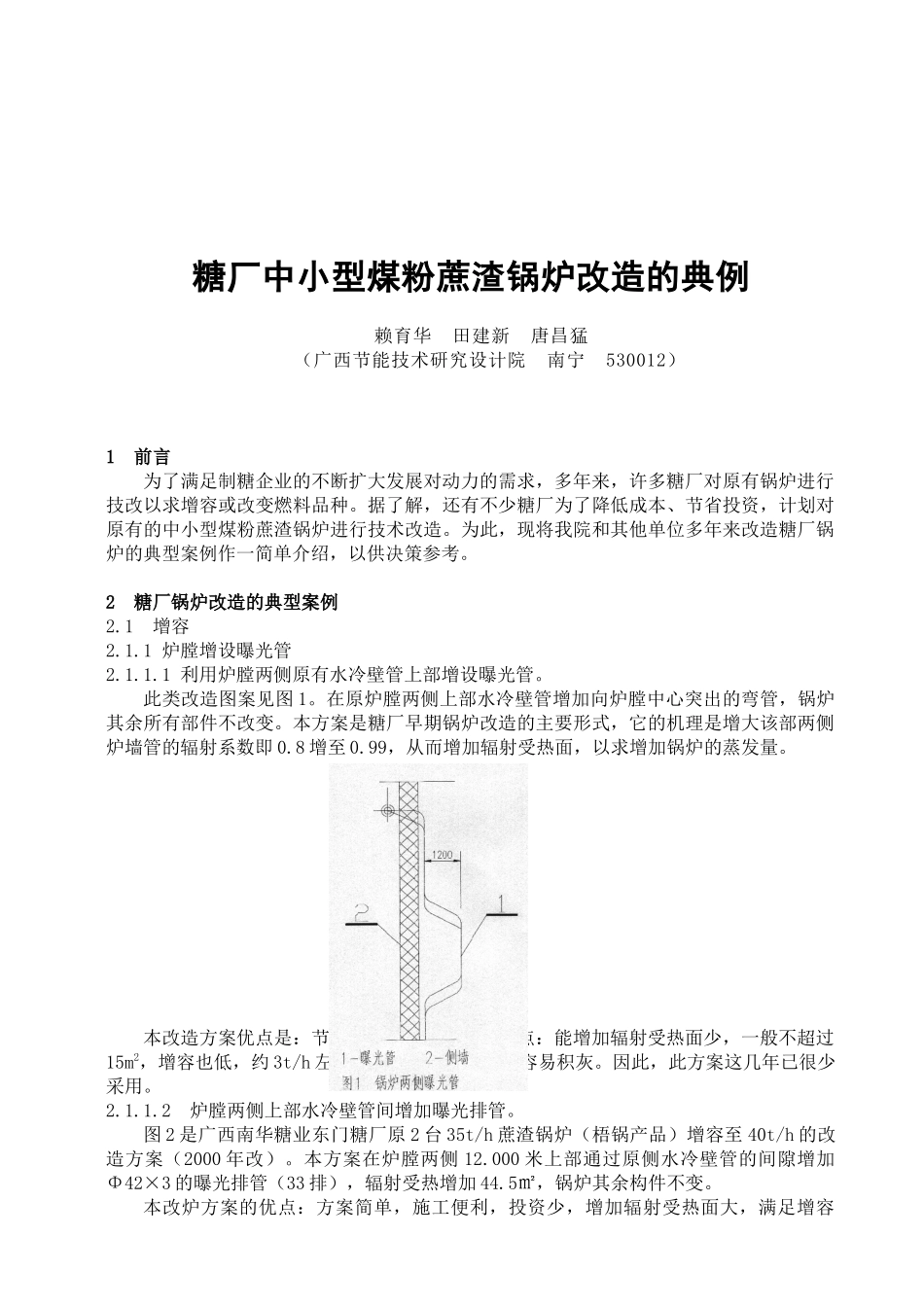

糖厂中小型煤粉蔗渣锅炉改造的典例 赖育华 田建新 唐昌猛（广西节能技术研究设计院 南宁 530012）1 前言为了满足制糖企业的不断扩大发展对动力的需求，多年来，许多糖厂对原有锅炉进行技改以求增容或改变燃料品种。据了解，还有不少糖厂为了降低成本、节省投资，计划对原有的中小型煤粉蔗渣锅炉进行技术改造。为此，现将我院和其他单位多年来改造糖厂锅炉的典型案例作一简单介绍，以供决策参考。2 糖厂锅炉改造的典型案例2.1 增容2.1.1 炉膛增设曝光管2.1.1.1 利用炉膛两侧原有水冷壁管上部增设曝光管。此类改造图案见图 1。在原炉膛两侧上部水冷壁管增加向炉膛中心突出的弯管，锅炉其余所有部件不改变。本方案是糖厂早期锅炉改造的主要形式，它的机理是增大该部两侧炉墙管的辐射系数即 0.8 增至 0.99，从而增加辐射受热面，以求增加锅炉的蒸发量。本改造方案优点是：节省投资，施工简单。缺点：能增加辐射受热面少，一般不超过15m2，增容也低，约 3t/h 左右，且弯出部分的排管容易积灰。因此，此方案这几年已很少采用。2.1.1.2 炉膛两侧上部水冷壁管间增加曝光排管。图 2 是广西南华糖业东门糖厂原 2 台 35t/h 蔗渣锅炉（梧锅产品）增容至 40t/h 的改造方案（2000 年改）。本方案在炉膛两侧 12.000 米上部通过原侧水冷壁管的间隙增加Φ42×3 的曝光排管（33 排），辐射受热增加 44.5㎡，锅炉其余构件不变。本改炉方案的优点：方案简单，施工便利，投资少，增加辐射受热面大，满足增容5t/h 的要求，实践表明可达到 43t/h。2.1.2 加深炉膛，增大炉膛面积、容积。1996 年我院成功地将广西平果糖厂原有一台 20t/h 煤粉蔗渣锅炉（梧锅产品）改造增容至 28t/h，图 3 是该炉改造方案图。本方案是将炉膛往前移 1140㎜，炉膛两侧各增加 12排水冷壁管，并于炉膛两侧水冷壁管的上部增设曝光管。炉膛容积增加了 54.8m3，辐射受热面增加 42.5㎡。过热器和空气预热器的面积也适当增加，加强锅筒内部汽水分离器的分离效果，其余锅炉部件未改变。本改造方案结构简单，改炉的工作量也不大，投资也较少，但辐射受热面增幅大，达到较大增容的要求。同时，炉膛断面加大，使烟气在炉膛中的流速与改炉前基本保持一致，保证了锅炉燃烧效率。2.1.3 增大炉膛的燃烧高度。图 4 是我院于 2000 年将广西桂中糖厂一台原 30t/h 煤粉锅炉（柳锅产品）改造为40t/h 煤粉蔗渣锅炉的方案图。本方案是把原锅炉运转层以下的冷灰斗...
