武大电气电路本科生题库VIP免费

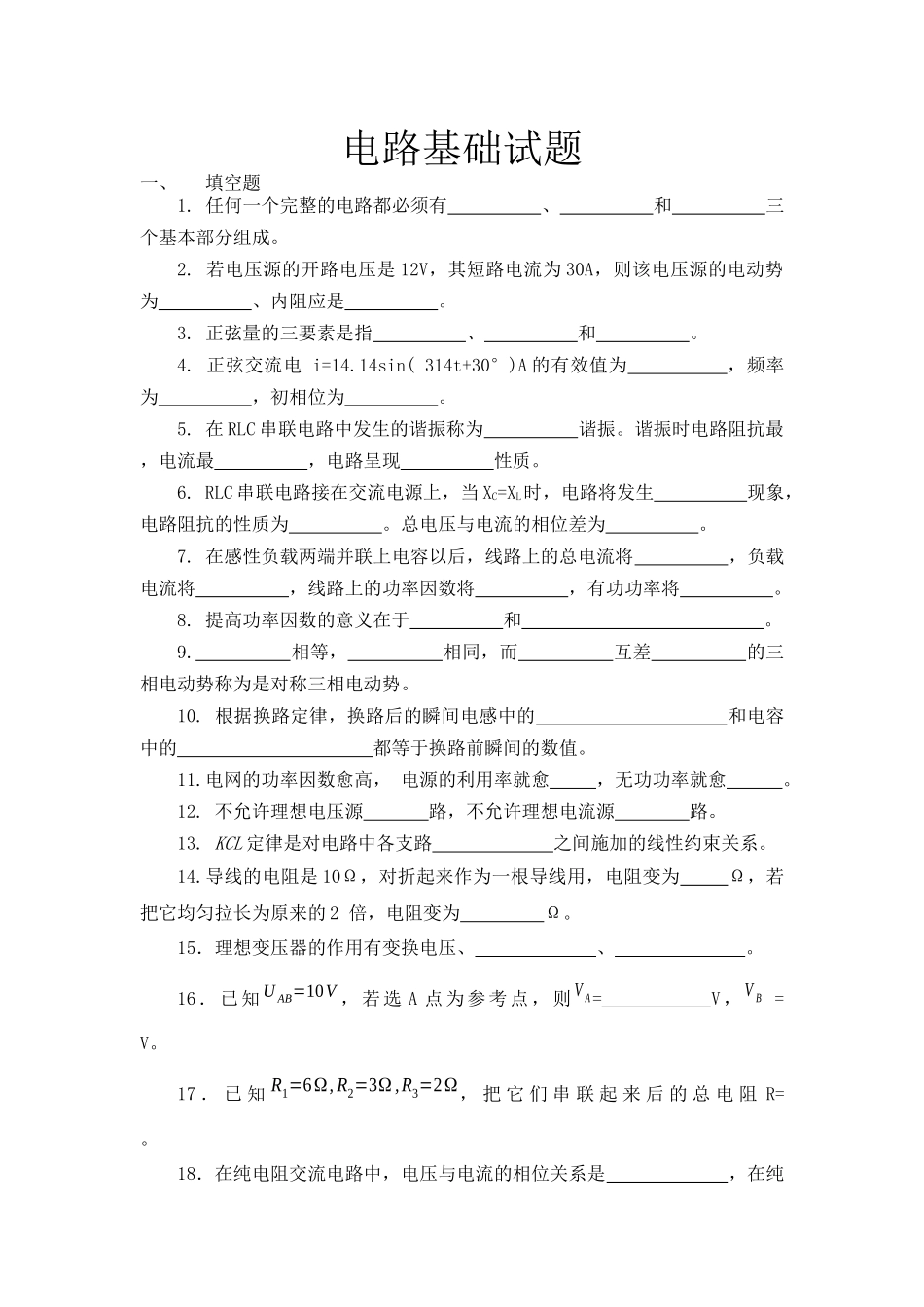

武大电气电路本科生题库_第1页
1/39
武大电气电路本科生题库_第2页
2/39
武大电气电路本科生题库_第3页
3/39
电路基础试题一、填空题1. 任何一个完整的电路都必须有 、 和 三个基本部分组成。2. 若电压源的开路电压是 12V,其短路电流为 30A,则该电压源的电动势为 、内阻应是 。3. 正弦量的三要素是指 、 和 。4. 正弦交流电 i=14.14sin( 314t+30°)A 的有效值为 ,频率为 ,初相位为 。5. 在 RLC 串联电路中发生的谐振称为 谐振。谐振时电路阻抗最 ,电流最 ,电路呈现 性质。6. RLC 串联电路接在交流电源上,当 XC=XL时,电路将发生 现象,电路阻抗的性质为 。总电压与电流的相位差为 。7. 在感性负载两端并联上电容以后,线路上的总电流将 ,负载电流将 ,线路上的功率因数将 ,有功功率将 。8. 提高功率因数的意义在于 和 。9. 相等, 相同,而 互差 的三相电动势称为是对称三相电动势。10. 根据换路定律,换路后的瞬间电感中的 和电容中的 都等于换路前瞬间的数值。11.电网的功率因数愈高, 电源的利用率就愈 ,无功功率就愈 。12. 不允许理想电压源 路,不允许理想电流源 路。13. KCL 定律是对电路中各支路 之间施加的线性约束关系。14.导线的电阻是 10Ω,对折起来作为一根导线用,电阻变为 Ω,若把它均匀拉长为原来的 2 倍,电阻变为 Ω。15.理想变压器的作用有变换电压、 、 。16 .已知 U AB=10V ,若选 A 点为参考点,则 V A= V , V B = V。17 . 已 知 R1=6Ω, R2=3Ω ,R3=2Ω, 把 它 们 串 联 起 来 后 的 总 电 阻 R= 。18.在纯电阻交流电路中,电压与电流的相位关系是 ,在纯电感交流电路中,电压与电流的相位关系是电压 电流 90º。19.复导纳Y=G−j( BL−BC),G 称为 ,BL称为 ,BC 称为 。20.纯电阻负载的功率因数为 ,而纯电感和纯电容负载的功率因数为 ,当电源电压和负载有功功率一定时,功率因数越低电源提供的电流越 ,线路的电压降越 。21.如果对称三相交流电路的 U 相电压uU=220√2sin(314t+30°)V ,那么其余两相电压分别为:uV = V,uW= V。22 . 非 正 弦 周 期 电 压 u=4 √2sinωt+3√2sin3ωt , 其 基 波 分 量 是 ;三次谐波分量是 ;其有效值 U= V。23.若导线对折起来作为一根导线用,电阻是 10Ω,则原电阻值为 ,若把它均匀拉长为原来的 3 倍,电阻变为 Ω。24 . 已 知 U AB=10V , 若 选 B 点 为 参 考 点 , 则 V A= V , V B= V...
