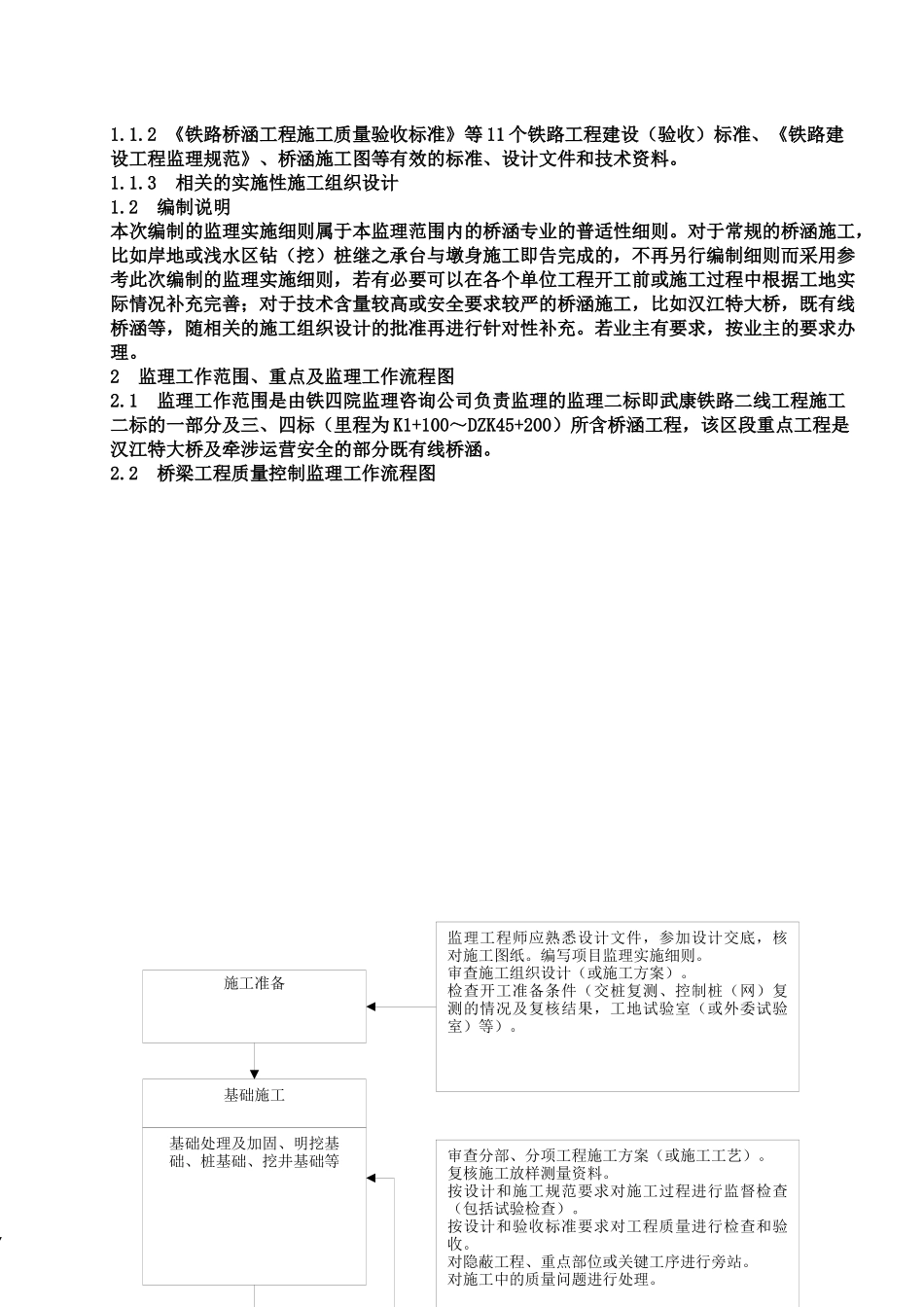

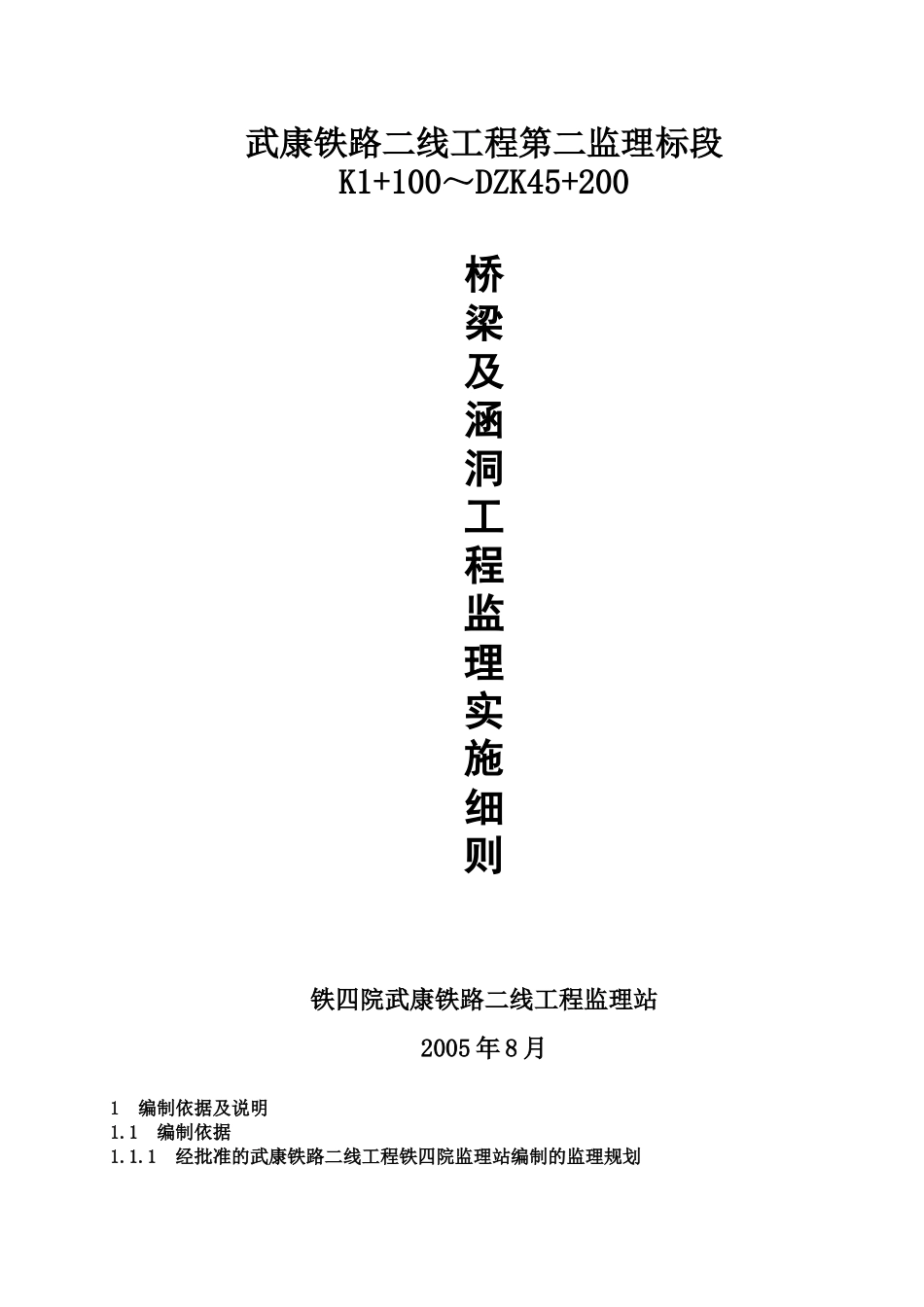

武康铁路二线工程第二监理标段K1+100～DZK45+200桥梁及涵洞工程监理实施细则铁四院武康铁路二线工程监理站2005 年 8 月1 编制依据及说明1.1 编制依据1.1.1 经批准的武康铁路二线工程铁四院监理站编制的监理规划施工准备基础施工基础处理及加固、明挖基础、桩基础、挖井基础等监理工程师应熟悉设计文件，参加设计交底，核对施工图纸。编写项目监理实施细则。审查施工组织设计（或施工方案）。检查开工准备条件（交桩复测、控制桩（网）复测的情况及复核结果，工地试验室（或外委试验室）等）。审查分部、分项工程施工方案（或施工工艺）。复核施工放样测量资料。按设计和施工规范要求对施工过程进行监督检查（包括试验检查）。按设计和验收标准要求对工程质量进行检查和验收。对隐蔽工程、重点部位或关键工序进行旁站。对施工中的质量问题进行处理。1.1.2 《铁路桥涵工程施工质量验收标准》等 11 个铁路工程建设（验收）标准、《铁路建设工程监理规范》、桥涵施工图等有效的标准、设计文件和技术资料。1.1.3 相关的实施性施工组织设计1.2 编制说明本次编制的监理实施细则属于本监理范围内的桥涵专业的普适性细则。对于常规的桥涵施工，比如岸地或浅水区钻（挖）桩继之承台与墩身施工即告完成的，不再另行编制细则而采用参考此次编制的监理实施细则，若有必要可以在各个单位工程开工前或施工过程中根据工地实际情况补充完善；对于技术含量较高或安全要求较严的桥涵施工，比如汉江特大桥，既有线桥涵等，随相关的施工组织设计的批准再进行针对性补充。若业主有要求，按业主的要求办理。2 监理工作范围、重点及监理工作流程图2.1 监理工作范围是由铁四院监理咨询公司负责监理的监理二标即武康铁路二线工程施工二标的一部分及三、四标（里程为 K1+100～DZK45+200）所含桥涵工程，该区段重点工程是汉江特大桥及牵涉运营安全的部分既有线桥涵。2.2 桥梁工程质量控制监理工作流程图3 钢筋混凝土和砌体工程3.1 钢筋混凝土和砌体工程监理工作3.1.1 钢筋混凝土工程监理工作流程图钢筋原材料质量检查钢筋加工质量检查按不同钢种、等级、牌号、规格分批验收抽样做力学性能试验运、存的检查钢筋的连接、弯折的尺寸接头的位置、钢筋的替换钢筋的根数、型号几何尺寸、现场绑扎、焊接3.1.3 监理工程师对钢筋、水泥、细骨料、粗骨料、水、外加剂、砌块（石料、混凝土砌块）等材料按规定频率进行见证取样检测或平行检验。3.1.4 监理工程师对张拉设...
