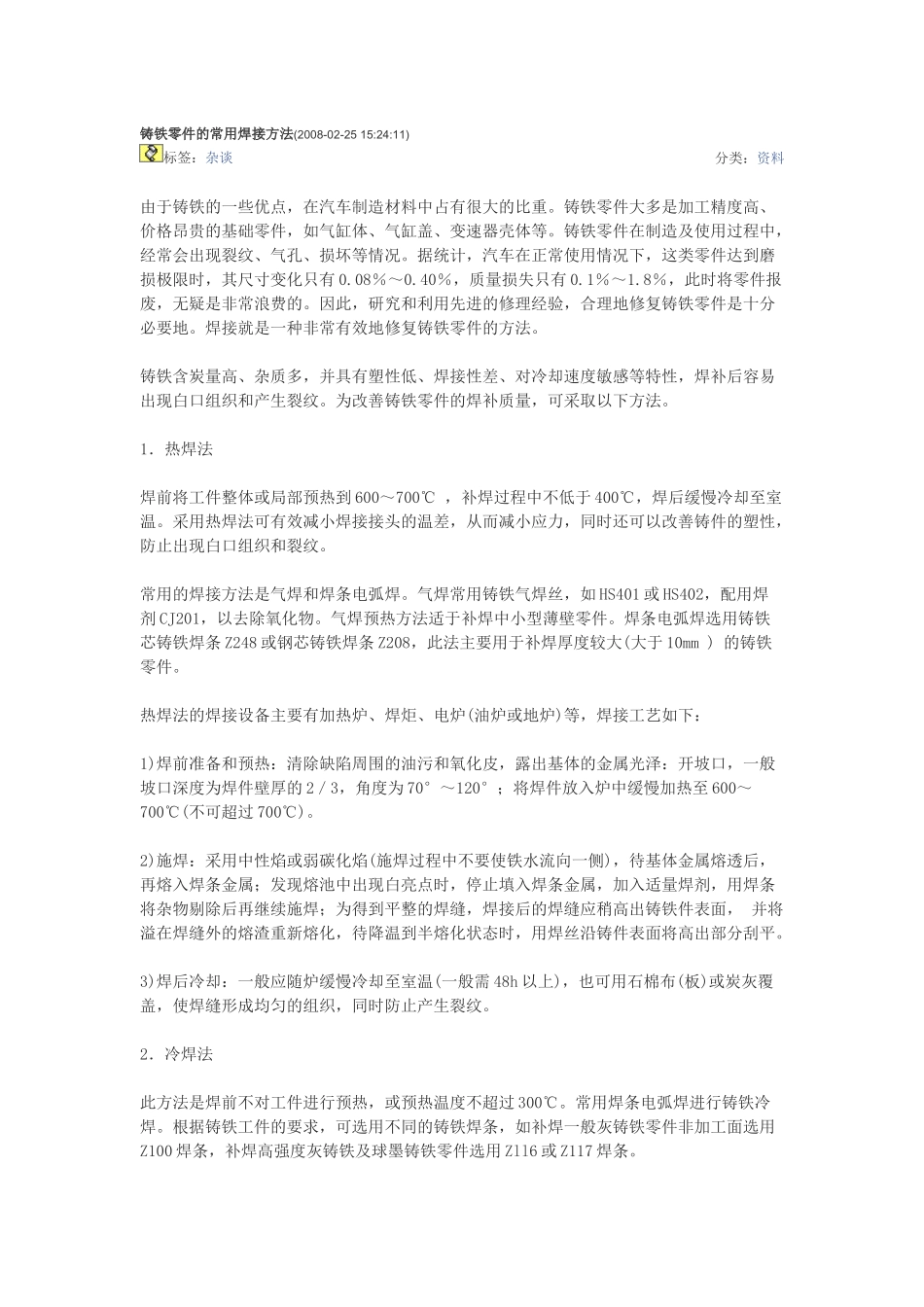

铸铁零件的常用焊接方法(2008-02-25 15:24:11)标签：杂谈 分类：资料 由于铸铁的一些优点，在汽车制造材料中占有很大的比重。铸铁零件大多是加工精度高、价格昂贵的基础零件，如气缸体、气缸盖、变速器壳体等。铸铁零件在制造及使用过程中，经常会出现裂纹、气孔、损坏等情况。据统计，汽车在正常使用情况下，这类零件达到磨损极限时，其尺寸变化只有 0.08％～0.40％，质量损失只有 0.1％～1.8％，此时将零件报废，无疑是非常浪费的。因此，研究和利用先进的修理经验，合理地修复铸铁零件是十分必要地。焊接就是一种非常有效地修复铸铁零件的方法。铸铁含炭量高、杂质多，并具有塑性低、焊接性差、对冷却速度敏感等特性，焊补后容易出现白口组织和产生裂纹。为改善铸铁零件的焊补质量，可采取以下方法。1．热焊法焊前将工件整体或局部预热到 600～700℃ ，补焊过程中不低于 400℃，焊后缓慢冷却至室温。采用热焊法可有效减小焊接接头的温差，从而减小应力，同时还可以改善铸件的塑性，防止出现白口组织和裂纹。常用的焊接方法是气焊和焊条电弧焊。气焊常用铸铁气焊丝，如 HS401 或 HS402，配用焊剂 CJ201，以去除氧化物。气焊预热方法适于补焊中小型薄壁零件。焊条电弧焊选用铸铁芯铸铁焊条 Z248 或钢芯铸铁焊条 Z208，此法主要用于补焊厚度较大(大于 10mm ) 的铸铁零件。热焊法的焊接设备主要有加热炉、焊炬、电炉(油炉或地炉)等，焊接工艺如下：1)焊前准备和预热：清除缺陷周围的油污和氧化皮，露出基体的金属光泽：开坡口，一般坡口深度为焊件壁厚的 2／3，角度为 70°～120°；将焊件放入炉中缓慢加热至 600～700℃(不可超过 700℃)。2)施焊：采用中性焰或弱碳化焰(施焊过程中不要使铁水流向一侧)，待基体金属熔透后，再熔入焊条金属；发现熔池中出现白亮点时，停止填入焊条金属，加入适量焊剂，用焊条将杂物剔除后再继续施焊；为得到平整的焊缝，焊接后的焊缝应稍高出铸铁件表面， 并将溢在焊缝外的熔渣重新熔化，待降温到半熔化状态时，用焊丝沿铸件表面将高出部分刮平。3)焊后冷却：一般应随炉缓慢冷却至室温(一般需 48h 以上)，也可用石棉布(板)或炭灰覆盖，使焊缝形成均匀的组织，同时防止产生裂纹。2．冷焊法此方法是焊前不对工件进行预热，或预热温度不超过 300℃。常用焊条电弧焊进行铸铁冷焊。根据铸铁工件的要求，可选用不同的铸铁焊条，如补焊一般灰铸铁零件非加工面选用Z100 焊条，补焊高强度灰铸铁及...
