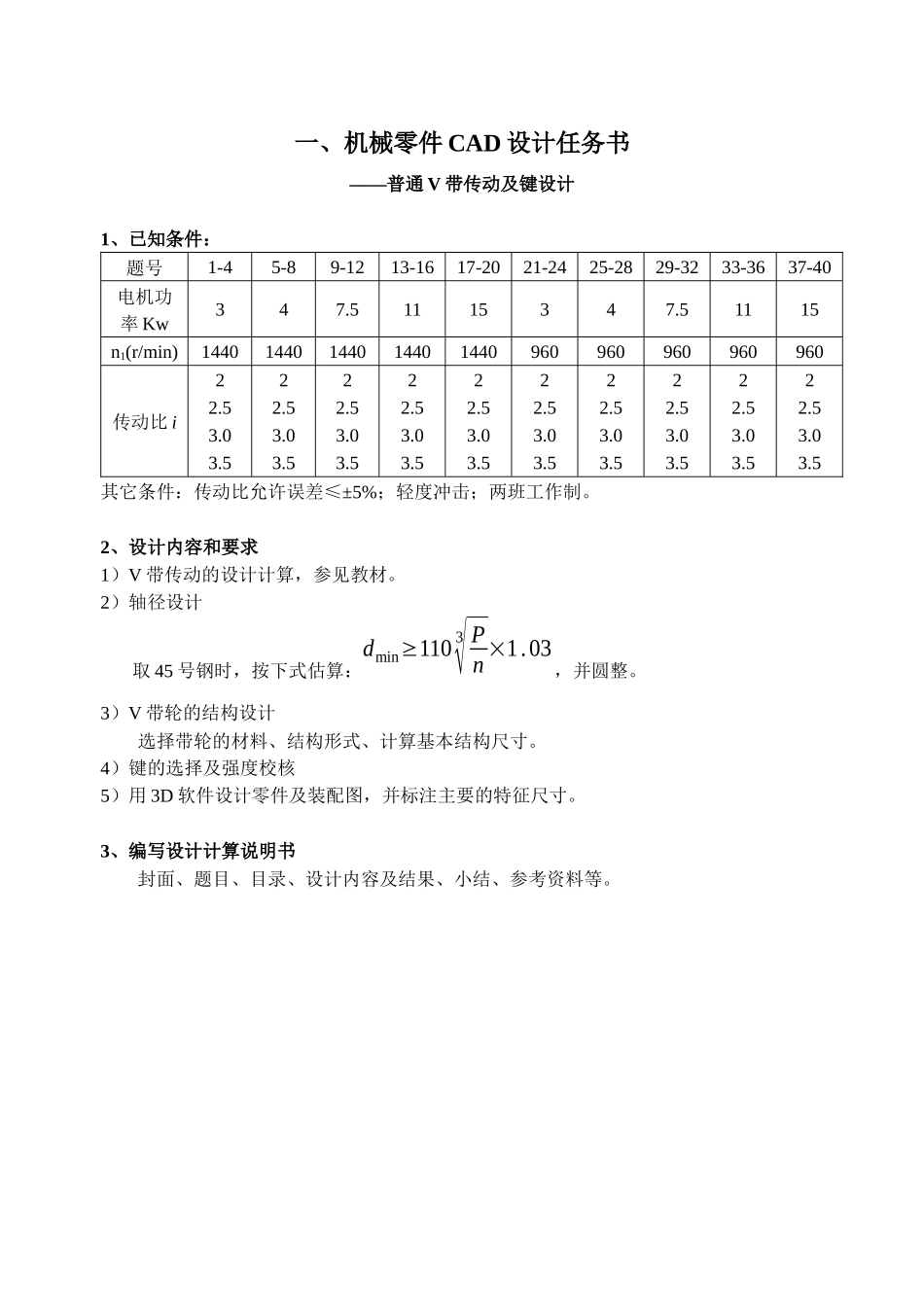

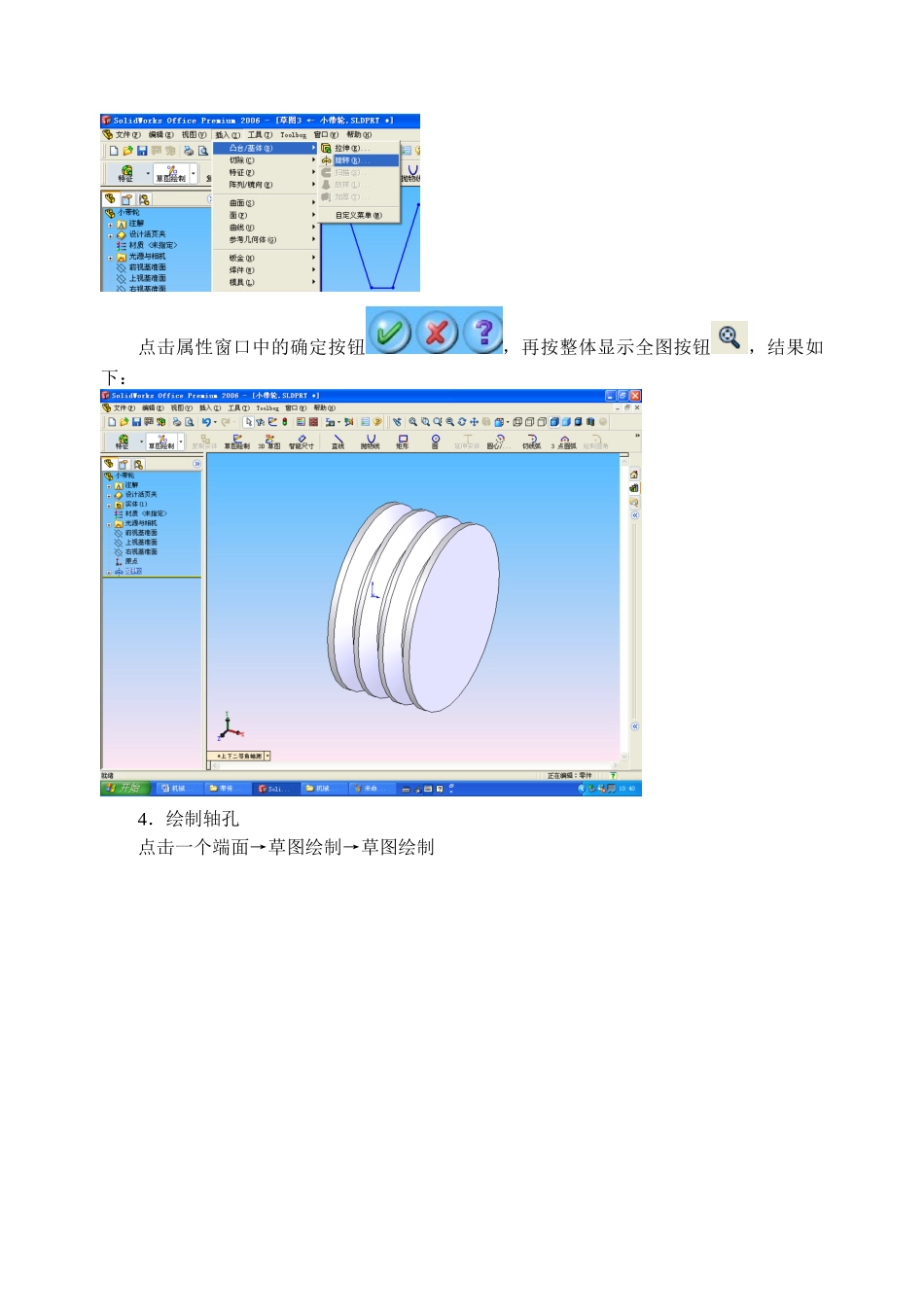

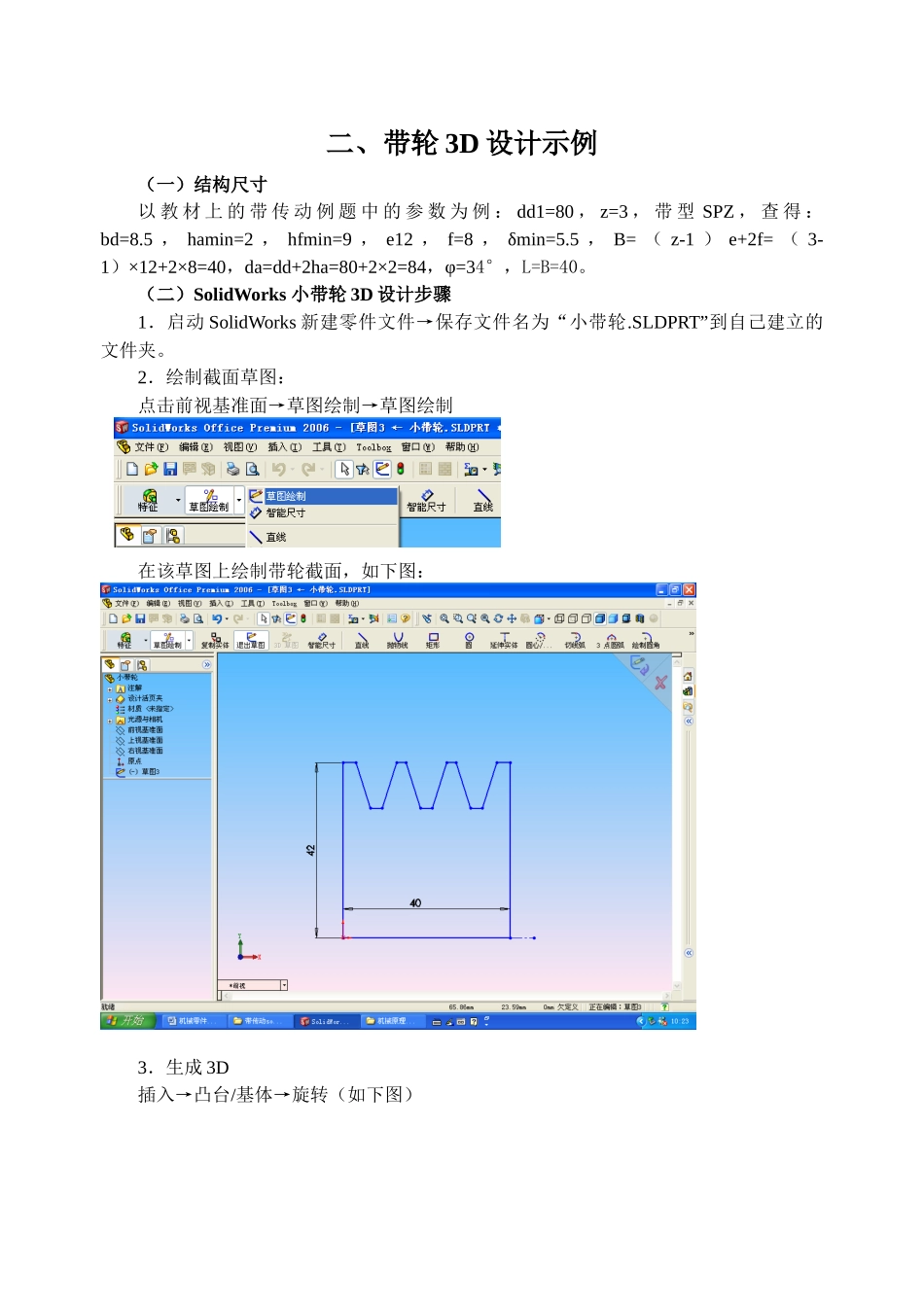

一、机械零件 CAD 设计任务书——普通 V 带传动及键设计1、已知条件：题号1-45-89-1213-1617-2021-2425-2829-3233-3637-40电机功率 Kw347.51115347.51115n1(r/min)14401440144014401440960960960960960传动比 i22.53.03.522.53.03.522.53.03.522.53.03.522.53.03.522.53.03.522.53.03.522.53.03.522.53.03.522.53.03.5其它条件：传动比允许误差≤±5%；轻度冲击；两班工作制。2、设计内容和要求1）V 带传动的设计计算，参见教材。2）轴径设计取 45 号钢时，按下式估算：dmin≥1103√Pn ×1.03，并圆整。3）V 带轮的结构设计选择带轮的材料、结构形式、计算基本结构尺寸。4）键的选择及强度校核5）用 3D 软件设计零件及装配图，并标注主要的特征尺寸。3、编写设计计算说明书封面、题目、目录、设计内容及结果、小结、参考资料等。二、带轮 3D 设计示例（一）结构尺寸以 教 材 上 的 带 传 动 例 题 中 的 参 数 为 例 ： dd1=80 ， z=3 ， 带 型 SPZ ， 查 得 ：bd=8.5 ， hamin=2 ， hfmin=9 ， e12 ， f=8 ， δmin=5.5 ， B= （ z-1 ） e+2f= （ 3-1）×12+2×8=40，da=dd+2ha=80+2×2=84，φ=34°，L=B=40。（二）SolidWorks 小带轮 3D 设计步骤1．启动 SolidWorks 新建零件文件→保存文件名为“小带轮.SLDPRT”到自己建立的文件夹。2．绘制截面草图：点击前视基准面→草图绘制→草图绘制 在该草图上绘制带轮截面，如下图：3．生成 3D插入→凸台/基体→旋转（如下图）点击属性窗口中的确定按钮，再按整体显示全图按钮，结果如下：4．绘制轴孔点击一个端面→草图绘制→草图绘制点击“正视于”按钮在该草图中绘制一圆，假设半径为 15，如下图（还可画出键）：点击特征→拉伸切除选择“完全贯穿”按 OK 按钮，再利用旋转视图按钮调节视图：存盘。（三）SolidWorks 大带轮 3D 设计步骤可按小带轮的设计步骤进行。下面我们介绍一种简便方法：1．打开文件：小带轮.SLDPRT，另存为：大带轮.SLDPRT2．右击旋转下的草图→编辑草图，如下图：按正视于双击半径为 40 的尺寸，将其改为大带轮的半径 40：按 OK，再按整体显示全图按钮，结果如下：按右上角的，再调整视图，如下：3．绘制辐板点击一个端面→草图绘制→草图绘制点击“正视于”按钮在该草图中绘制一圆，假设半径为 15，如下图（还可画出键）：点击特征→拉伸切除选择“给定深度”，输入 10按 OK 按钮，再利用...
