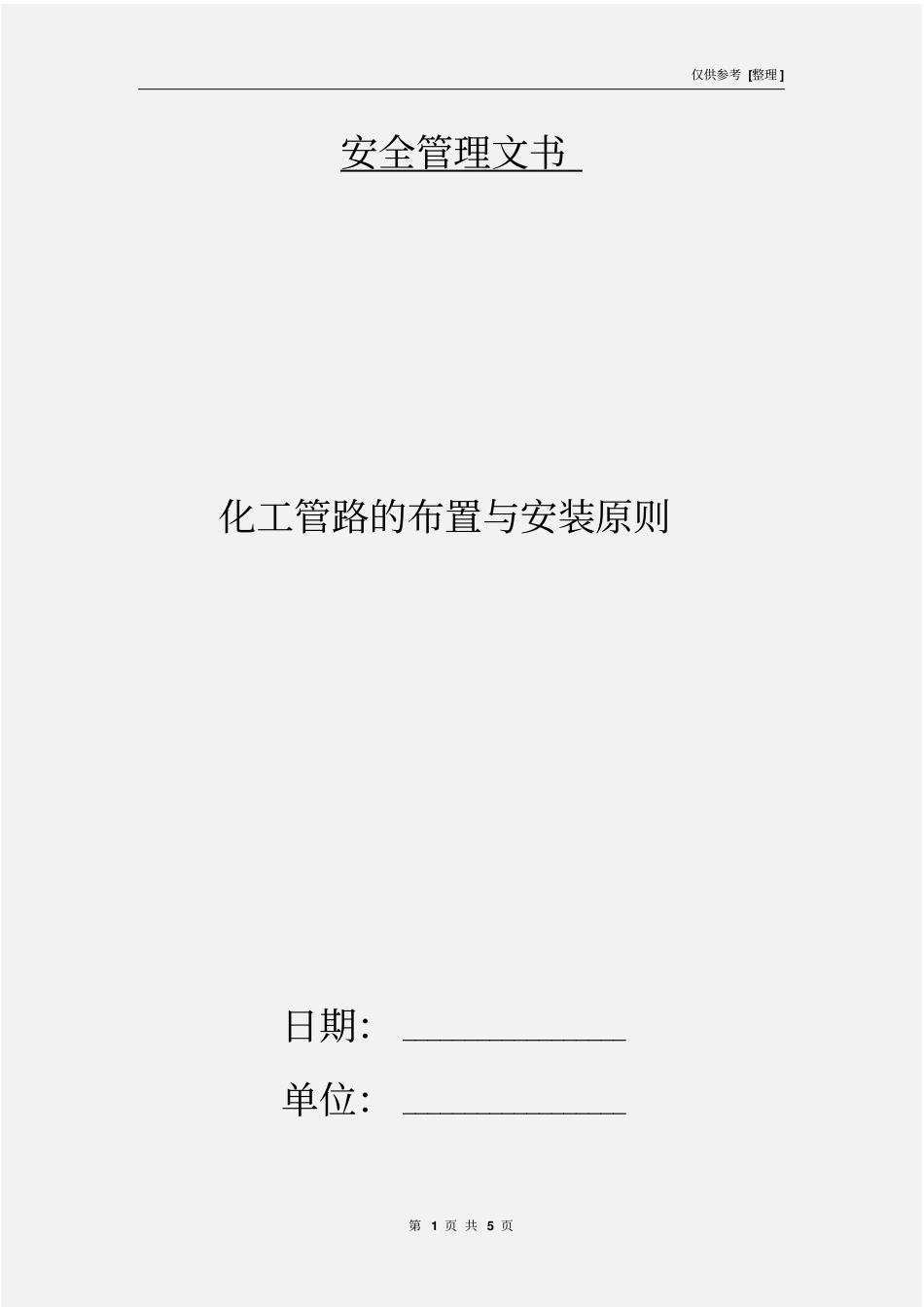

化工管路的布置与安装原则_第1页
1/5

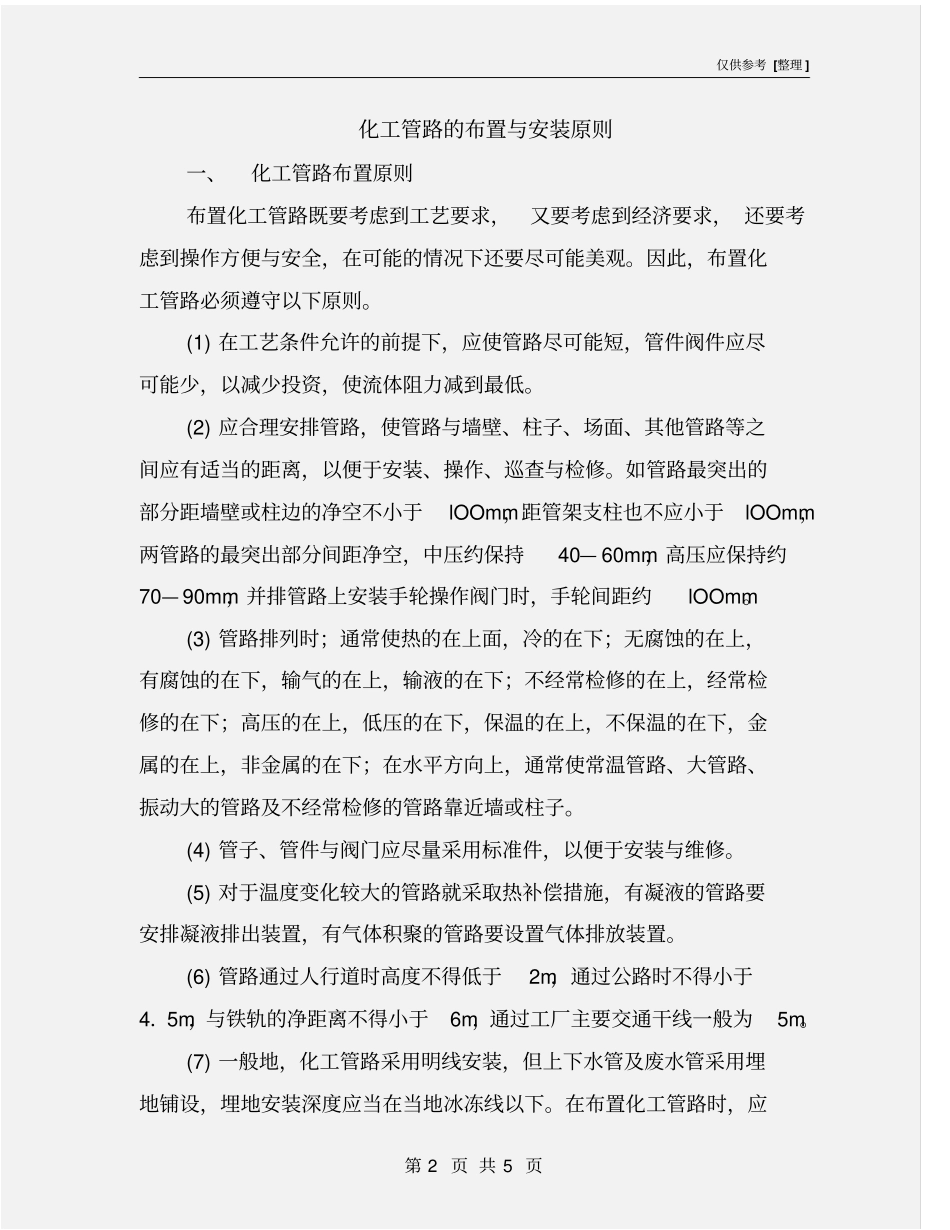

化工管路的布置与安装原则_第2页
2/5

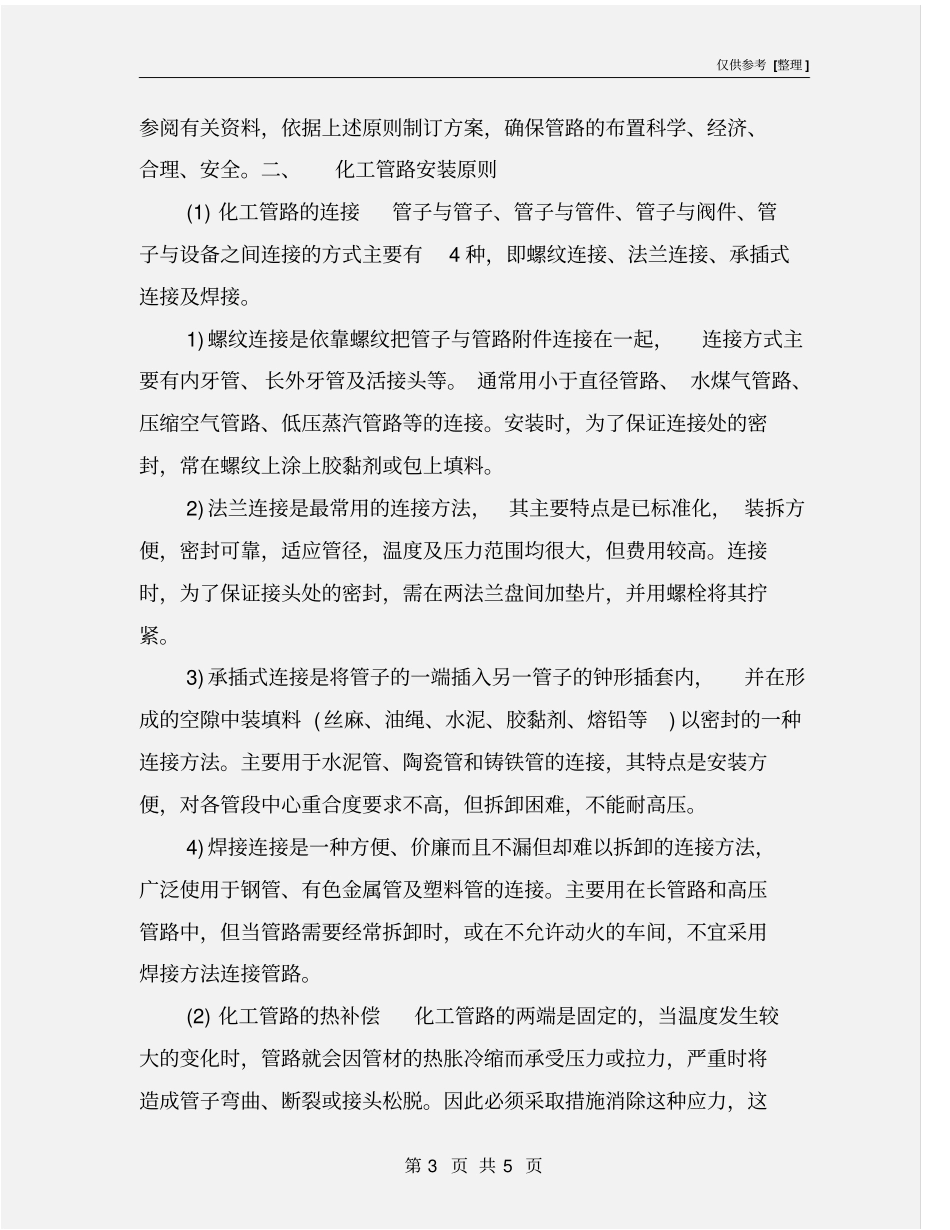

化工管路的布置与安装原则_第3页
3/5
仅供参考 [整理 ] 第 1 页 共 5 页安全管理文书化工管路的布置与安装原则日期: __________________单位: __________________仅供参考 [整理 ] 第 2 页 共 5 页化工管路的布置与安装原则一、化工管路布置原则布置化工管路既要考虑到工艺要求,又要考虑到经济要求, 还要考虑到操作方便与安全,在可能的情况下还要尽可能美观。因此,布置化工管路必须遵守以下原则。(1) 在工艺条件允许的前提下,应使管路尽可能短,管件阀件应尽可能少,以减少投资,使流体阻力减到最低。(2) 应合理安排管路,使管路与墙壁、柱子、场面、其他管路等之间应有适当的距离,以便于安装、操作、巡查与检修。如管路最突出的部分距墙壁或柱边的净空不小于lOOmm,距管架支柱也不应小于lOOmm,两管路的最突出部分间距净空,中压约保持40— 60mm,高压应保持约70— 90mm,并排管路上安装手轮操作阀门时,手轮间距约lOOmm。(3) 管路排列时;通常使热的在上面,冷的在下;无腐蚀的在上,有腐蚀的在下,输气的在上,输液的在下;不经常检修的在上,经常检修的在下;高压的在上,低压的在下,保温的在上,不保温的在下,金属的在上,非金属的在下;在水平方向上,通常使常温管路、大管路、振动大的管路及不经常检修的管路靠近墙或柱子。(4) 管子、管件与阀门应尽量采用标准件,以便于安装与维修。(5) 对于温度变化较大的管路就采取热补偿措施,有凝液的管路要安排凝液排出装置,有气体积聚的管路要设置气体排放装置。(6) 管路通过人行道时高度不得低于2m,通过公路时不得小于4.5m,与铁轨的净距离不得小于6m,通过工厂主要交通干线一般为5m。(7) 一般地,化工管路采用明线安装,但上下水管及废水管采用埋地铺设,埋地安装深度应当在当地冰冻线以下。在布置化工管路时,应仅供参考 [整理 ] 第 3 页 共 5 页参阅有关资料,依据上述原则制订方案,确保管路的布置科学、经济、合理、安全。二、化工管路安装原则(1) 化工管路的连接管子与管子、管子与管件、管子与阀件、管子与设备之间连接的方式主要有4 种,即螺纹连接、法兰连接、承插式连接及焊接。1) 螺纹连接是依靠螺纹把管子与管路附件连接在一起,连接方式主要有内牙管、 长外牙管及活接头等。 通常用小于直径管路、 水煤气管路、压缩空气管路、低压蒸汽管路等的连接。安装时,为了保证连接处的密封,常在螺纹上涂上胶黏剂或包上填料。2) 法兰连接是最常用的连接方法,其主要特点是...
