化工设备设计机械基础课程试卷VIP免费

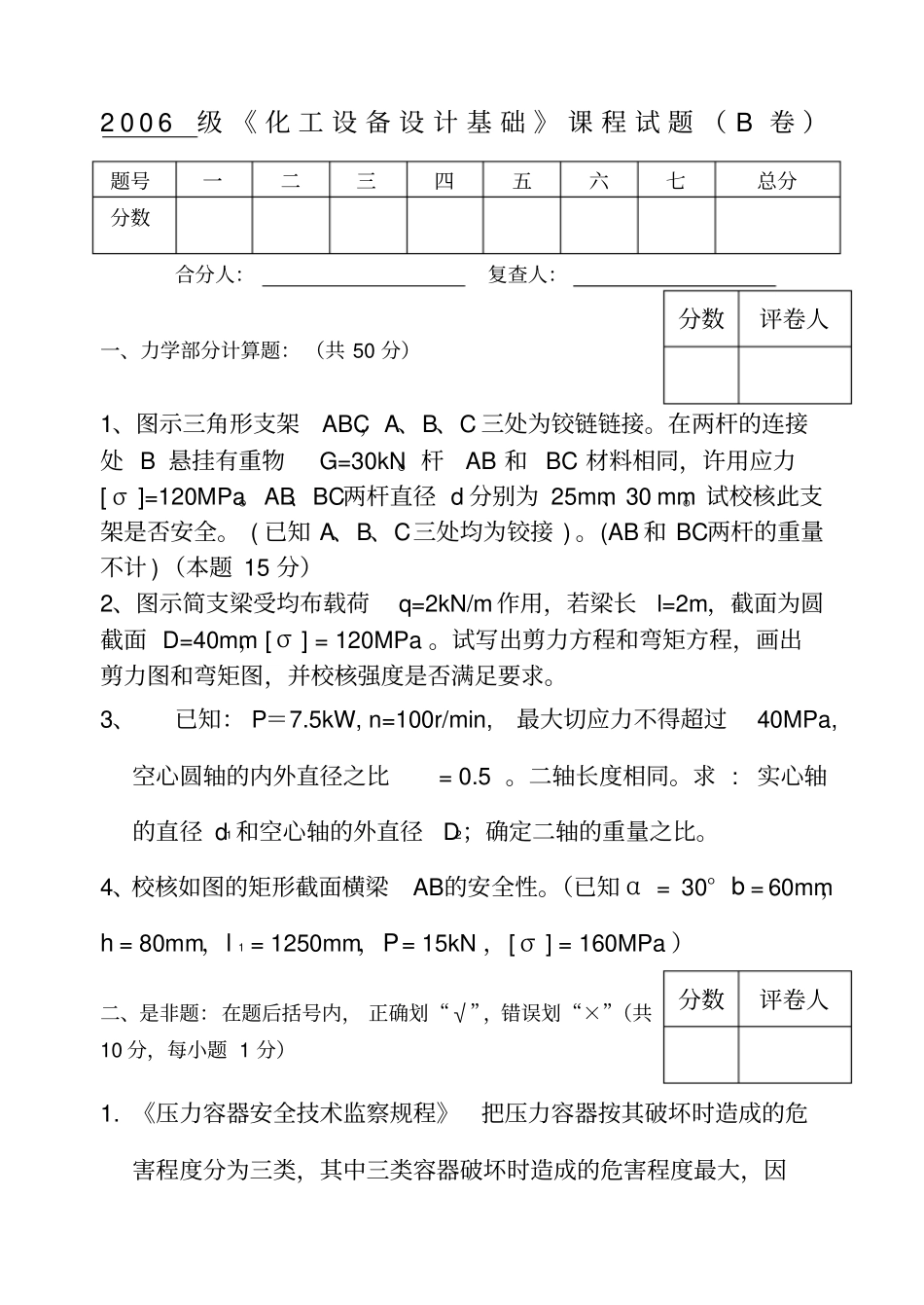

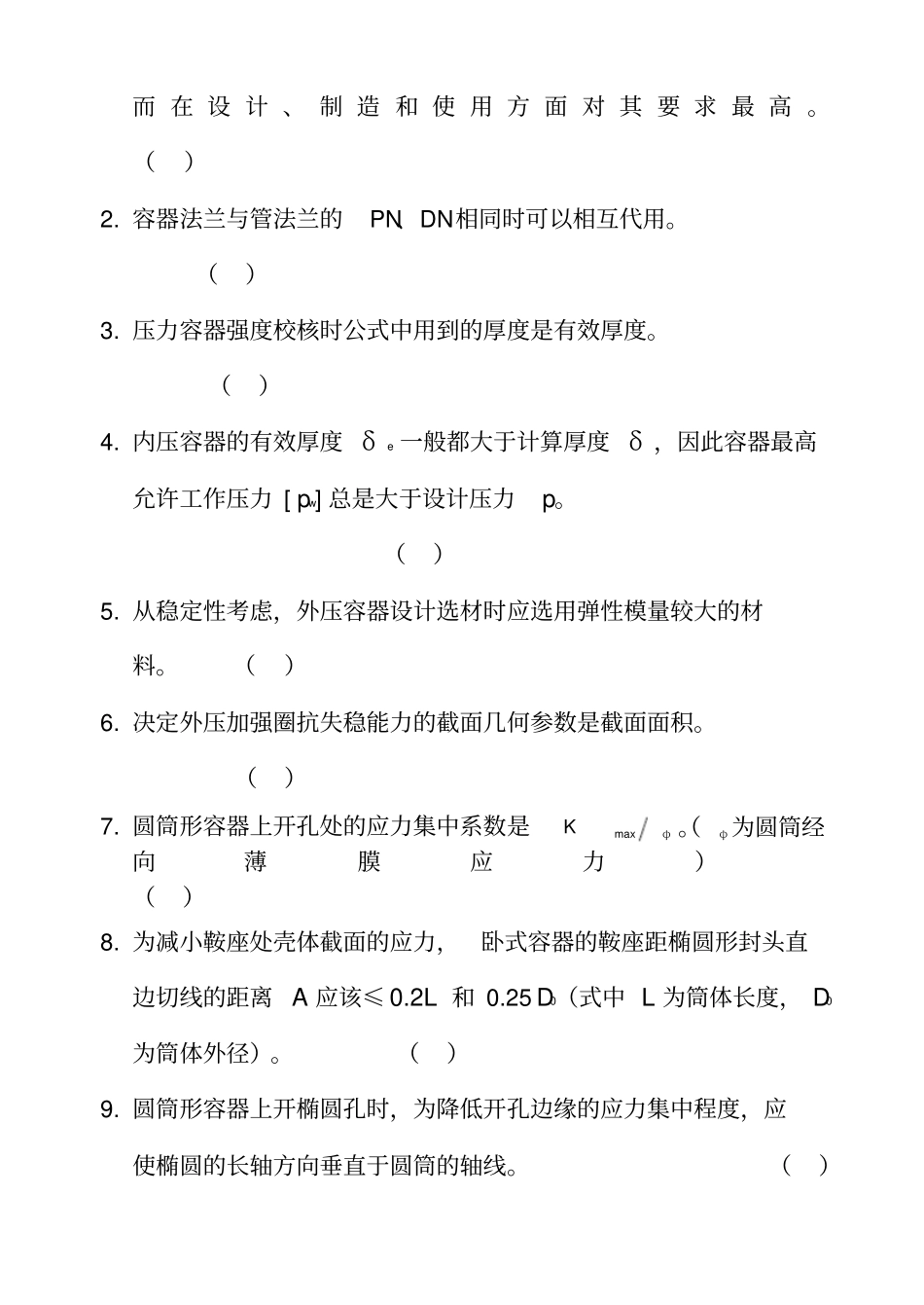

2 0 0 6级 《 化 工 设 备 设 计 基 础 》 课 程 试 题 （ B 卷 ）合分人：复查人：一、力学部分计算题： （共 50 分）分数评卷人1、图示三角形支架ABC，A、B、C 三处为铰链链接。在两杆的连接处 B 悬挂有重物G=30kN。杆AB 和 BC 材料相同，许用应力[ σ ]=120MPa。AB、BC两杆直径 d 分别为 25mm、30 mm。试校核此支架是否安全。 ( 已知 A、B、C三处均为铰接 ) 。(AB 和 BC两杆的重量不计 )（本题 15 分）2、图示简支梁受均布载荷q=2kN/m 作用，若梁长l=2m，截面为圆截面 D=40mm，[ σ ] = 120MPa 。试写出剪力方程和弯矩方程，画出剪力图和弯矩图，并校核强度是否满足要求。3、已知： P＝7.5kW, n=100r/min,最大切应力不得超过40MPa,空心圆轴的内外直径之比 = 0.5 。二轴长度相同。求 : 实心轴的直径 d1 和空心轴的外直径D2；确定二轴的重量之比。4、校核如图的矩形截面横梁AB的安全性。（已知 α = 30° b = 60mm，h = 80mm，l 1 = 1250mm，P = 15kN ，[ σ ] = 160MPa ）二、是非题：在题后括号内， 正确划“√”，错误划“×”（共10 分，每小题 1 分）分数评卷人1. 《压力容器安全技术监察规程》把压力容器按其破坏时造成的危害程度分为三类，其中三类容器破坏时造成的危害程度最大，因题号一二三四五六七总分分数而 在 设 计 、 制 造 和 使 用 方 面 对 其 要 求 最 高 。（）2. 容器法兰与管法兰的PN、DN相同时可以相互代用。（）3. 压力容器强度校核时公式中用到的厚度是有效厚度。（）4. 内压容器的有效厚度 δe 一般都大于计算厚度 δ ，因此容器最高允许工作压力 [ pw] 总是大于设计压力p。（）5. 从稳定性考虑，外压容器设计选材时应选用弹性模量较大的材料。（）6. 决定外压加强圈抗失稳能力的截面几何参数是截面面积。（）7. 圆筒形容器上开孔处的应力集中系数是φmaxK。（φ 为圆筒经向薄膜应力）（）8. 为减小鞍座处壳体截面的应力，卧式容器的鞍座距椭圆形封头直边切线的距离 A 应该≤ 0.2L 和 0.25 D0（式中 L 为筒体长度， D0为筒体外径）。（）9. 圆筒形容器上开椭圆孔时，为降低开孔边缘的应力集中程度，应使椭圆的长轴方向垂直于圆筒的轴线。（）10.卧式容器选用鞍座时，一般可选用两个鞍座，容器较长时也可选用多于两个，其中应当有一个而且只能有一个F 型，其余应为 S型。（）三、...
