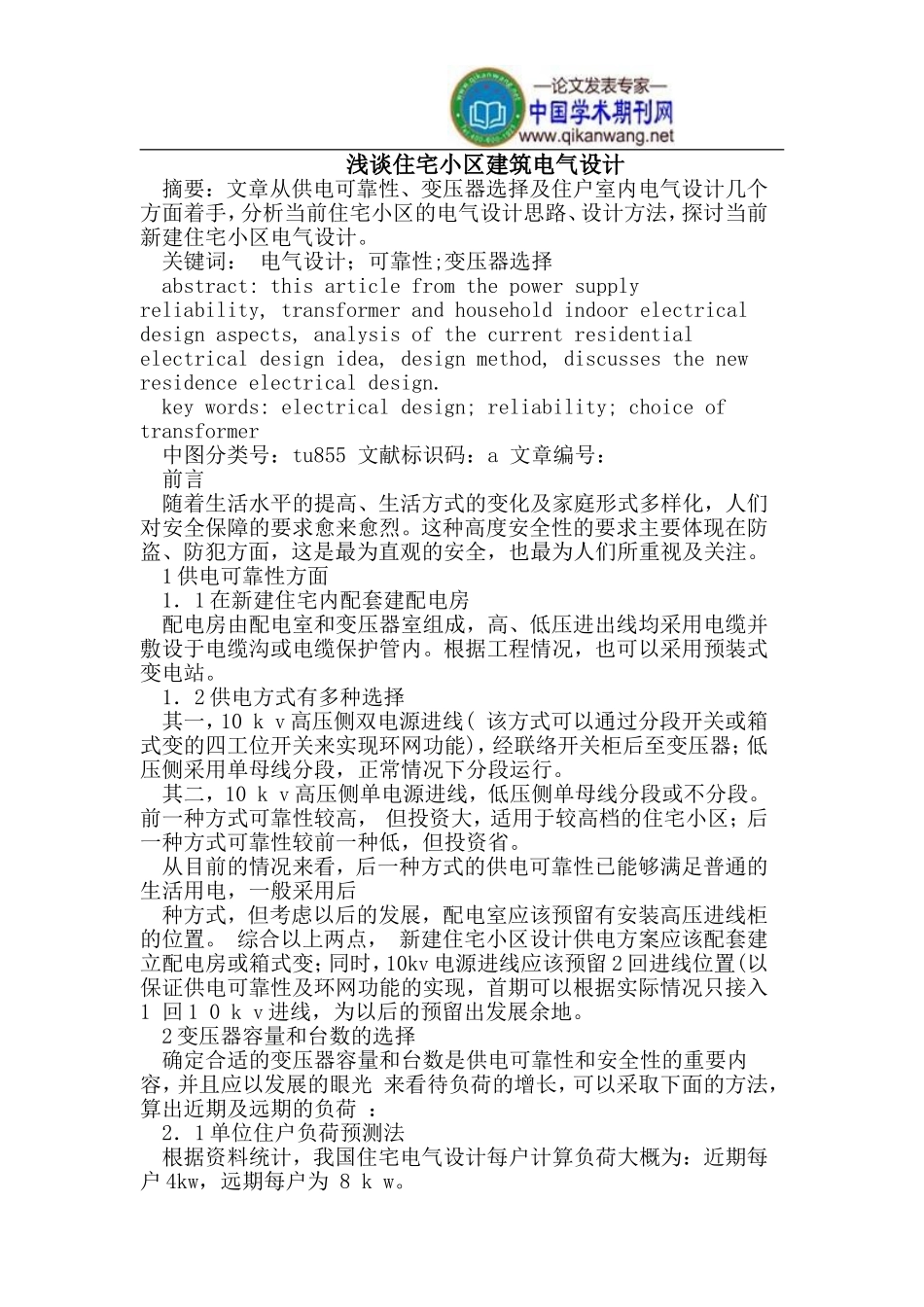

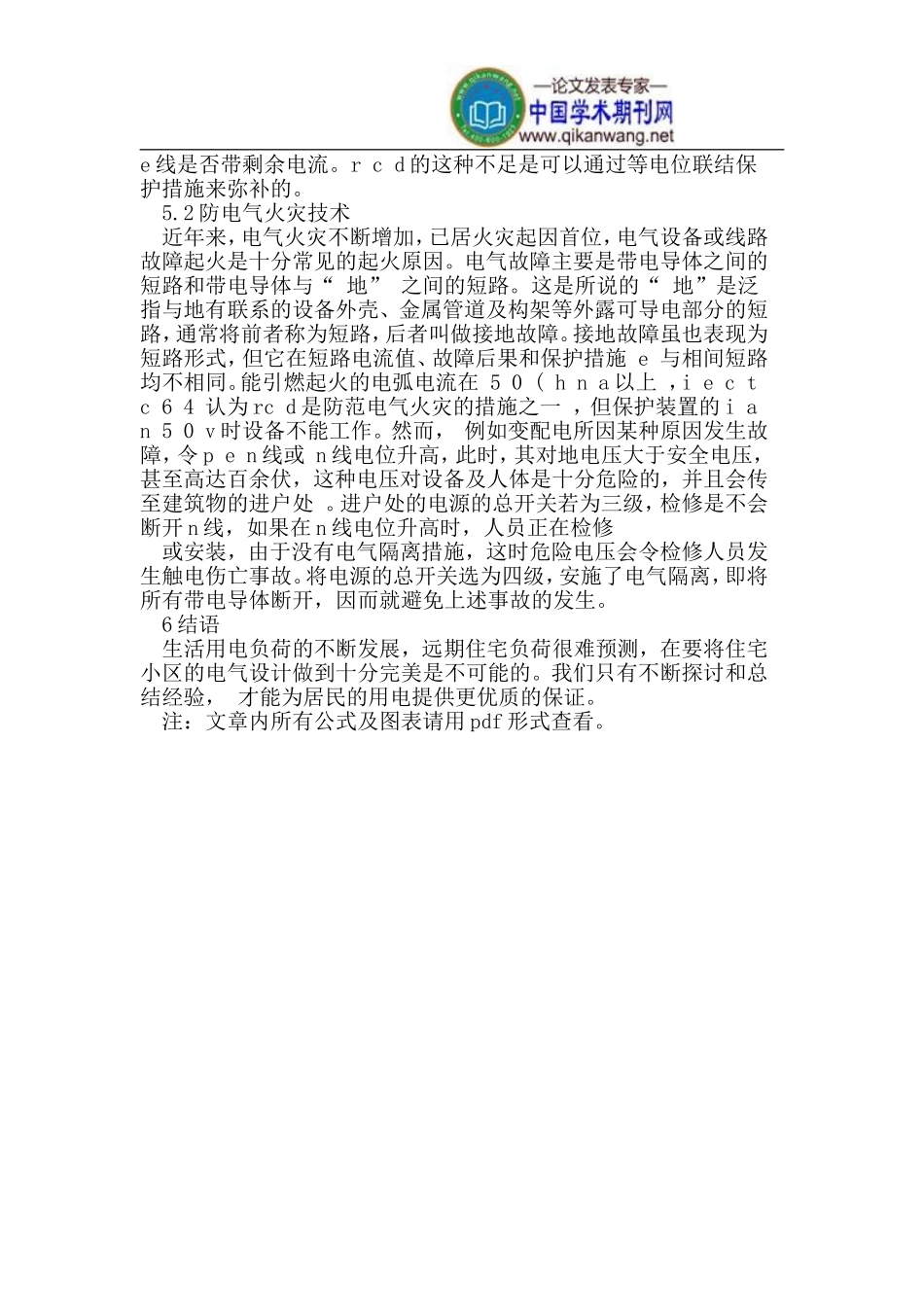

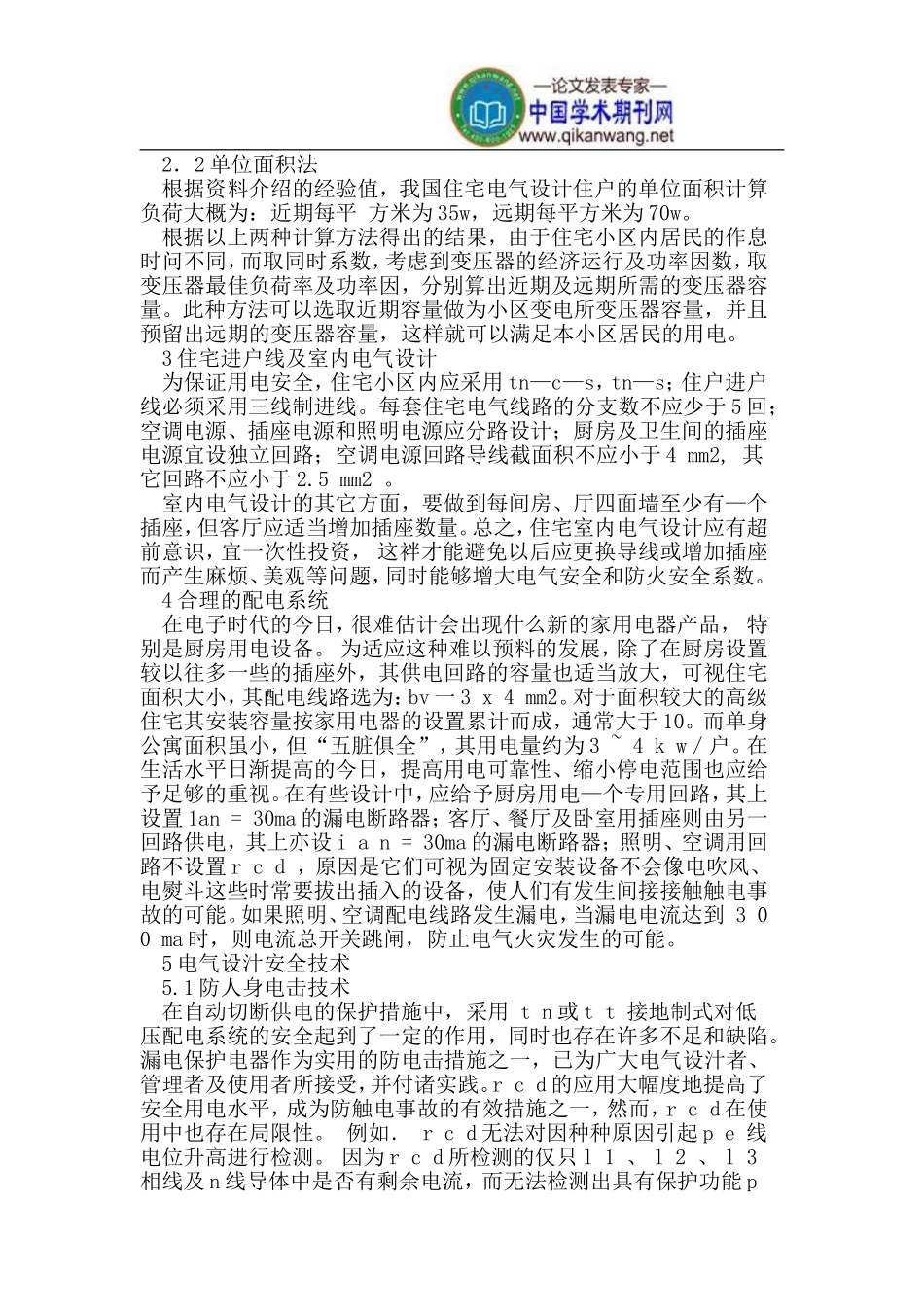

浅谈住宅小区建筑电气设计摘要：文章从供电可靠性、变压器选择及住户室内电气设计几个方面着手，分析当前住宅小区的电气设计思路、设计方法，探讨当前新建住宅小区电气设计。关键词：电气设计；可靠性;变压器选择abstract:thisarticlefromthepowersupplyreliability,transformerandhouseholdindoorelectricaldesignaspects,analysisofthecurrentresidentialelectricaldesignidea,designmethod,discussesthenewresidenceelectricaldesign.keywords:electricaldesign;reliability;choiceoftransformer中图分类号：tu855文献标识码：a文章编号：前言随着生活水平的提高、生活方式的变化及家庭形式多样化，人们对安全保障的要求愈来愈烈。这种高度安全性的要求主要体现在防盗、防犯方面，这是最为直观的安全，也最为人们所重视及关注。1供电可靠性方面1．1在新建住宅内配套建配电房配电房由配电室和变压器室组成，高、低压进出线均采用电缆并敷设于电缆沟或电缆保护管内。根据工程情况，也可以采用预装式变电站。1．2供电方式有多种选择其一，10kv高压侧双电源进线(该方式可以通过分段开关或箱式变的四工位开关来实现环网功能)，经联络开关柜后至变压器；低压侧采用单母线分段，正常情况下分段运行。其二，10kv高压侧单电源进线，低压侧单母线分段或不分段。前一种方式可靠性较高，但投资大，适用于较高档的住宅小区；后一种方式可靠性较前一种低，但投资省。从目前的情况来看，后一种方式的供电可靠性已能够满足普通的生活用电，一般采用后种方式，但考虑以后的发展，配电室应该预留有安装高压进线柜的位置。综合以上两点，新建住宅小区设计供电方案应该配套建立配电房或箱式变；同时，10kv电源进线应该预留2回进线位置(以保证供电可靠性及环网功能的实现，首期可以根据实际情况只接入1回10kv进线，为以后的预留出发展余地。2变压器容量和台数的选择确定合适的变压器容量和台数是供电可靠性和安全性的重要内容，并且应以发展的眼光来看待负荷的增长，可以采取下面的方法，算出近期及远期的负荷：2．1单位住户负荷预测法根据资料统计，我国住宅电气设计每户计算负荷大概为：近期每户4kw，远期每户为8kw。2．2单位面积法根据资料介绍的经验值，我国住宅电气设计住户的单位面积计算负荷大概为：近期每平方米为35w，远期每平方米为70w。根据以上两种计算方法得出的结果，由于住宅小区内居民的作息时问不同，而取同时系数，考虑到变压器的经济运行及功率因数，取变压器最佳负荷率及功率因，分别算出近期及远期所需的变压器容量。此种方法可以选取近期容量做为小区变电所变压器容量，并且预留出远期的变压器容量，这样就可以满足本小区居民的用电。3住宅进户线及室内电气设计为保证用电安全，住宅小区内应采用tn—c—s，tn—s；住户进户线必须采用三线制进线。每套住宅电气线路的分支数不应少于5回；空调电源、插座电源和照明电源应分路设计；厨房及卫生间的插座电源宜设独立回路；空调电源回路导线截面积不应小于4mm2,其它回路不应小于2.5mm2。室内电气设计的其它方面，要做到每间房、厅四面墙至少有—个插座，但客厅应适当增加插座数量。总之，住宅室内电气设计应有超前意识，宜一次性投资，这袢才能避免以后应更换导线或增加插座而产生麻烦、美观等问题，同时能够增大电气安全和防火安全系数。4合理的配电系统在电子时代的今日，很难估计会出现什么新的家用电器产品，特别是厨房用电设备。为适应这种难以预料的发展，除了在厨房设置较以往多一些的插座外，其供电回路的容量也适当放大，可视住宅面积大小，其配电线路选为：bv一3x4mm2。对于面积较大的高级住宅其安装容量按家用电器的设置累计而成，通常大于10。而单身公寓面积虽小，但“五脏俱全”，其用电量约为3~4kw／户。在生活水平日渐提高的今日，提高用电可靠性、缩小停电范围也应给予足够的重视。在有些设计中，应给予厨房用电—个专用回路，其上设置1an=30ma的漏电断路器；客厅、餐厅及卧室用插座则由另一回路供电，其上亦设ian=30ma的漏电断路器；照明、空调用回路不设置rcd，原因是它们可视为固定安装设备不会像电吹风、电熨斗...
