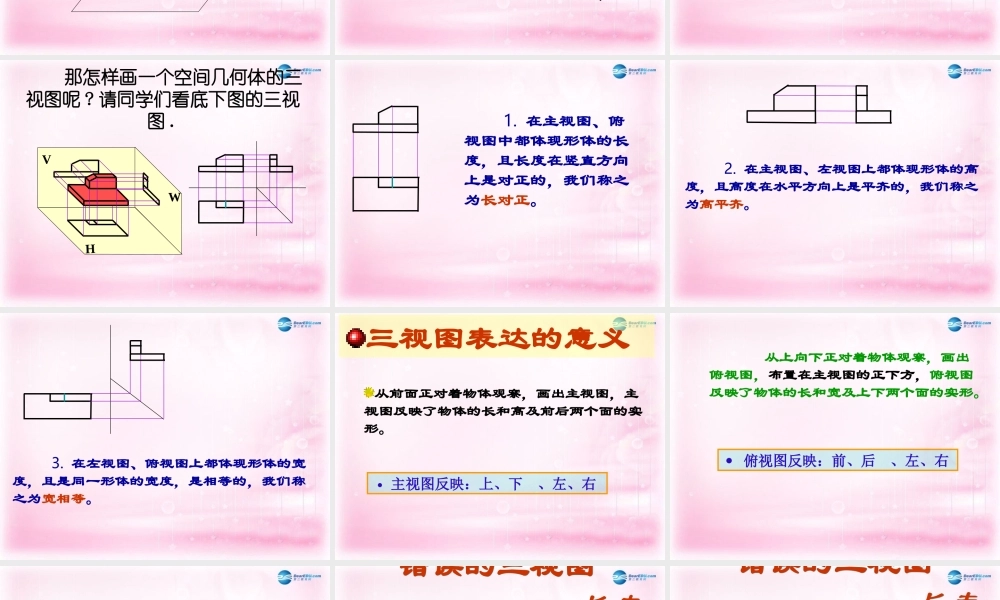

中心投影和平行投影 请同学们看下面几个常见的自然现象 , 考虑它们是怎样得到的 ?这种现象我们把它称为是投影 . 投影是光线 ( 投射线 ) 通过物体 , 向选定的面 ( 投影面 ) 投射 , 并在该面上得到图形的方法 . 通过观察和自己的认识 , 你是怎样来理解投影的含义的 ?想一想？ 请同学们观察下列的投影的现象 , 它们的投影过程有何不同 ?合作探究 :S投射方向投射方向投影面投 影S投影线投影中心中心投影投影的分类 :中心投影 : 投射线交于一点 .平行投影斜投影正投影 ( 本节主要学习利用正投影绘制空间图形的三视图 , 并能根据所给的三视图了解该空间图形的基本特征 .)那什么是空间图形的三视图呢 ?概念 : 视图是指将物体按正投影向投影面 投射所得到的图形 . 1. 光线自物体的前面向后投射所得 到的投影称为主视图或正视图 . 2. 自上向下的称为俯视图 . 3. 自左向右的称为左视图 .三视图 那怎样画一个空间几何体的三视图呢 ? 请同学们看底下图的三视图 .VWH 1. 在主视图、俯视图中都体现形体的长度，且长度在竖直方向上是对正的，我们称之为长对正。 2. 在主视图、左视图上都体现形体的高度，且高度在水平方向上是平齐的，我们称之为高平齐。 3. 在左视图、俯视图上都体现形体的宽度，且是同一形体的宽度，是相等的，我们称之为宽相等。从前面正对着物体观察，画出主视图，主视图反映了物体的长和高及前后两个面的实形。三视图表达的意义 主视图反映：上、下 、左、右 从上向下正对着物体观察，画出俯视图，布置在主视图的正下方，俯视图反映了物体的长和宽及上下两个面的实形。 俯视图反映：前、后 、左、右 从左向右正对着物体观察，画出左视图，布置在主视图的正右方，左视图反映了物体的宽和高及左右两个面的实形。 左视图反映：上、下 、前、后 三视图能反映物体真实的形状和长、宽、高。错误的三视图 — 长未对正 1错误的三视图 — 长未对正 1错误的三视图 — 长未对正 2错误的三视图 — 长未对正 2错误的三视图 — 高不平齐 1错误的三视图 — 高不平齐 1错误的三视图 — 高不平齐 2错误的三视图 — 高不平齐 2错误的三视图 — 宽不相等 1错误的三视图 — 宽不相等 1错误的三视图 — 宽不相等 1错误的三视图 — 宽不相等 1错误的三视图错误的三视图三视图的作图步骤主视图方向1. 确定视图方向左视图方向俯视图方向2. 先画...
