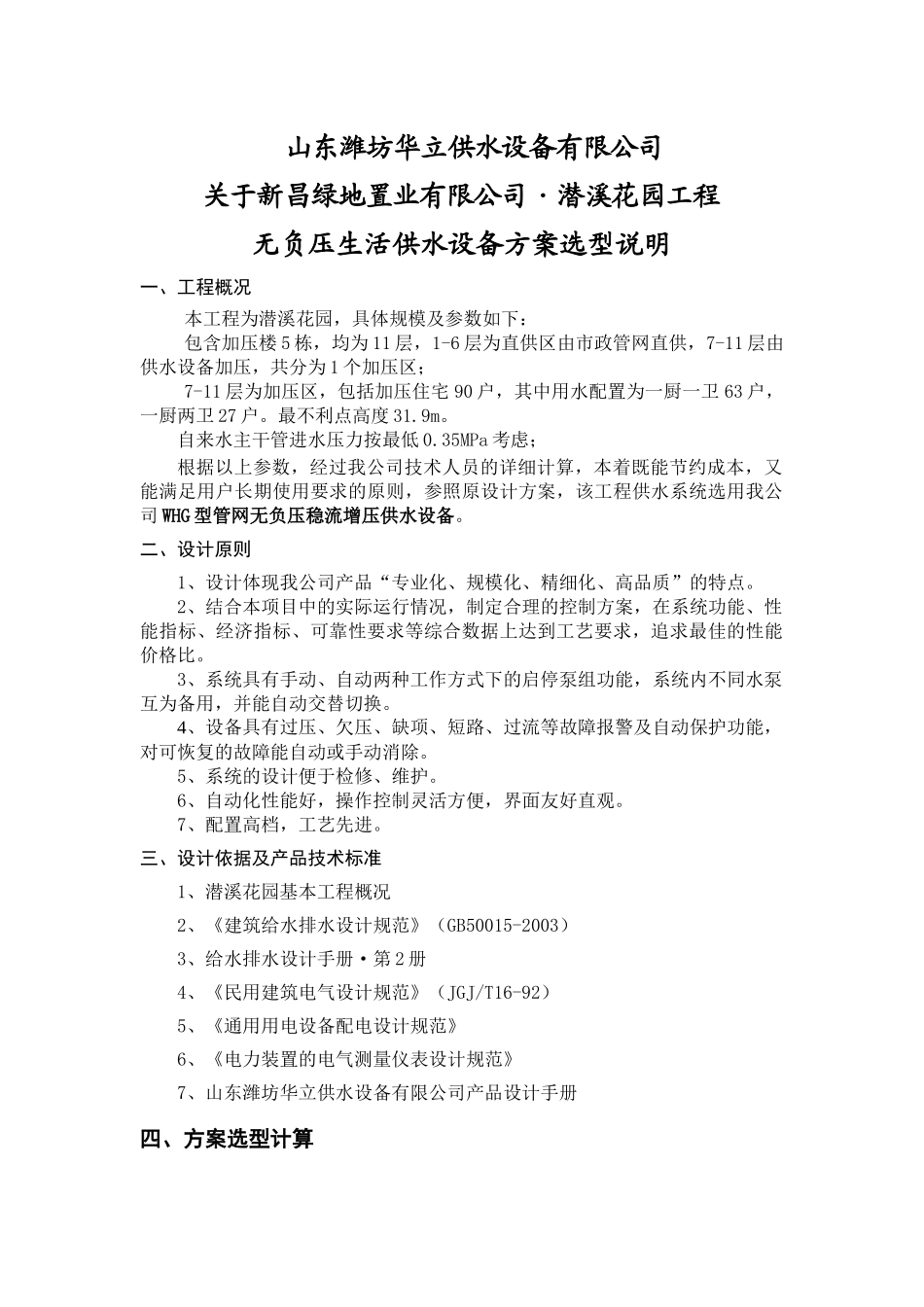

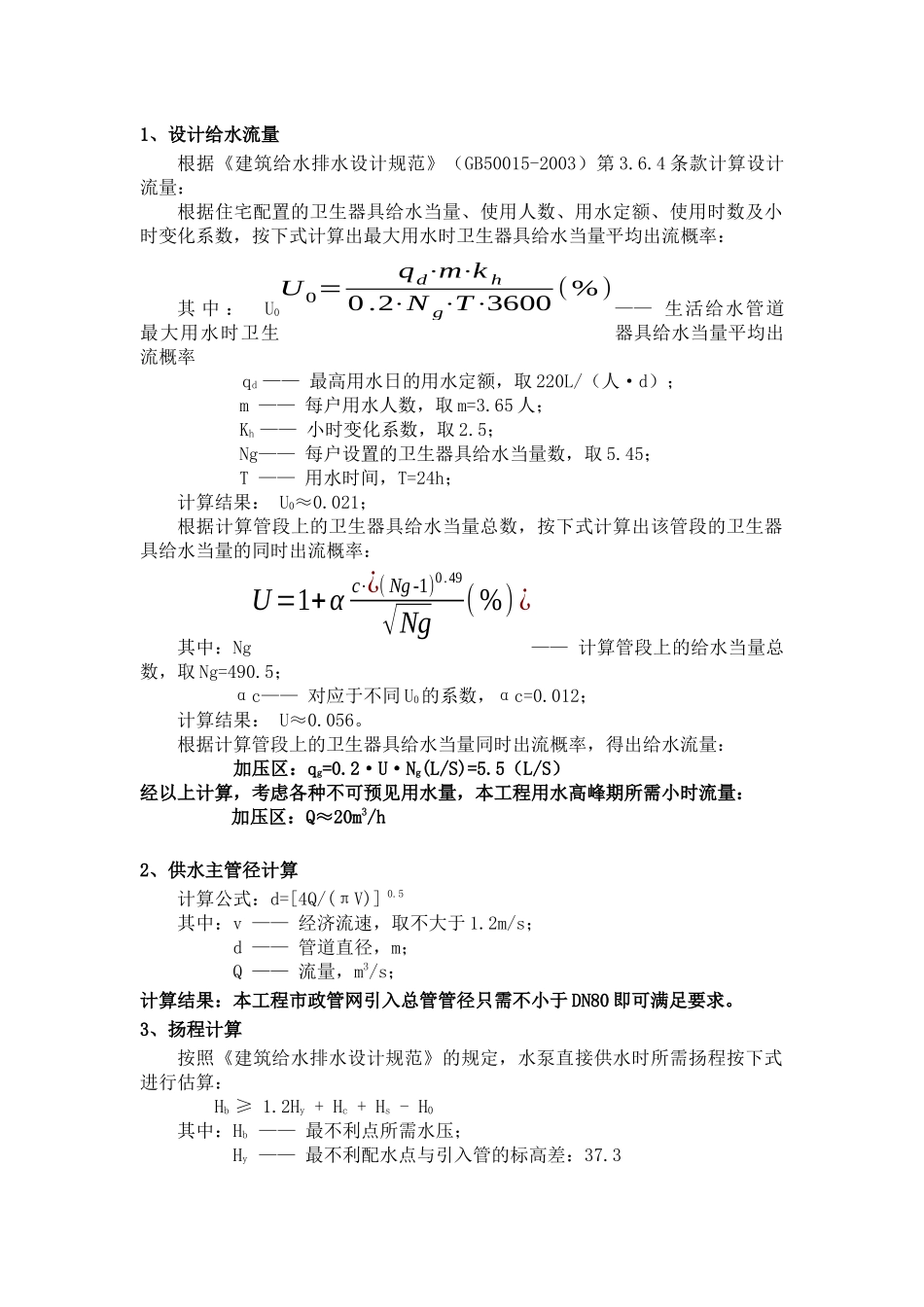

山东潍坊华立供水设备有限公司关于新昌绿地置业有限公司·潜溪花园工程无负压生活供水设备方案选型说明一、工程概况本工程为潜溪花园，具体规模及参数如下：包含加压楼5栋，均为11层，1-6层为直供区由市政管网直供，7-11层由供水设备加压，共分为1个加压区；7-11层为加压区，包括加压住宅90户，其中用水配置为一厨一卫63户，一厨两卫27户。最不利点高度31.9m。自来水主干管进水压力按最低0.35MPa考虑；根据以上参数，经过我公司技术人员的详细计算，本着既能节约成本，又能满足用户长期使用要求的原则，参照原设计方案，该工程供水系统选用我公司WHG型管网无负压稳流增压供水设备。二、设计原则1、设计体现我公司产品“专业化、规模化、精细化、高品质”的特点。2、结合本项目中的实际运行情况，制定合理的控制方案，在系统功能、性能指标、经济指标、可靠性要求等综合数据上达到工艺要求，追求最佳的性能价格比。3、系统具有手动、自动两种工作方式下的启停泵组功能，系统内不同水泵互为备用，并能自动交替切换。4、设备具有过压、欠压、缺项、短路、过流等故障报警及自动保护功能，对可恢复的故障能自动或手动消除。5、系统的设计便于检修、维护。6、自动化性能好，操作控制灵活方便，界面友好直观。7、配置高档，工艺先进。三、设计依据及产品技术标准1、潜溪花园基本工程概况2、《建筑给水排水设计规范》（GB50015-2003）3、给水排水设计手册·第2册4、《民用建筑电气设计规范》（JGJ/T16-92）5、《通用用电设备配电设计规范》6、《电力装置的电气测量仪表设计规范》7、山东潍坊华立供水设备有限公司产品设计手册四、方案选型计算1、设计给水流量根据《建筑给水排水设计规范》（GB50015-2003）第3.6.4条款计算设计流量：根据住宅配置的卫生器具给水当量、使用人数、用水定额、使用时数及小时变化系数，按下式计算出最大用水时卫生器具给水当量平均出流概率：其中：U0——生活给水管道最大用水时卫生器具给水当量平均出流概率qd——最高用水日的用水定额，取220L/（人·d）；m——每户用水人数，取m=3.65人；Kh——小时变化系数，取2.5；Ng——每户设置的卫生器具给水当量数，取5.45；T——用水时间，T=24h；计算结果：U0≈0.021；根据计算管段上的卫生器具给水当量总数，按下式计算出该管段的卫生器具给水当量的同时出流概率：其中：Ng——计算管段上的给水当量总数，取Ng=490.5；αc——对应于不同U0的系数，αc=0.012；计算结果：U≈0.056。根据计算管段上的卫生器具给水当量同时出流概率，得出给水流量：加压区：qg=0.2·U·Ng(L/S)=5.5（L/S）经以上计算，考虑各种不可预见用水量，本工程用水高峰期所需小时流量：加压区：Q≈20m3/h2、供水主管径计算计算公式：d=[4Q/(πV)]0.5其中：v——经济流速，取不大于1.2m/s；d——管道直径，m；Q——流量，m3/s；计算结果：本工程市政管网引入总管管径只需不小于DN80即可满足要求。3、扬程计算按照《建筑给水排水设计规范》的规定，水泵直接供水时所需扬程按下式进行估算：Hb≥1.2Hy+Hc+Hs-H0其中：Hb——最不利点所需水压；Hy——最不利配水点与引入管的标高差：37.3U0=qd⋅m⋅kh0.2⋅Ng⋅T⋅3600(%)U=1+αc⋅¿(Νg-1)0.49√Ng(%)¿Hc——最不利配水点所需流出水头，生活取10.00m；Hs——泵房距最远不利用水点室外管线沿程损失，1.0m；H0——自来水可利用最低压力,取25.00m（已考虑进水沿程损失和部分安全余量）；1.2——给水管网在最不利点流量分配情况下，克服水泵出口至最不利点用水点间的水头损失而综合考虑的系数。通过上述计算，综合各种因素，使用无负压设备用水高峰期需要扬程：加压区：Hb=31m4、自来水进水量计算自来水进水量的计算比较复杂，一般用试算法计算，首先假定进水量为Q，然后进行以下计算：（1）水流速度：v=4Q/（πd2×3600）其中：v——水流速，取1.0m/s；d——管道直径，m；Q——流量，m3/s。（2）管道沿程水头损失：hf=λLv2/(2dg)其中：hf——沿程水头损失，m；L——管道长度，m；g——重力加速度，m/s2；λ——沿程阻力系数，由柯列勃洛克公式确定：1/λ0.5=-2lg(Δ/3.7d+2.51/(Reλ0.5))；Re——雷诺...
