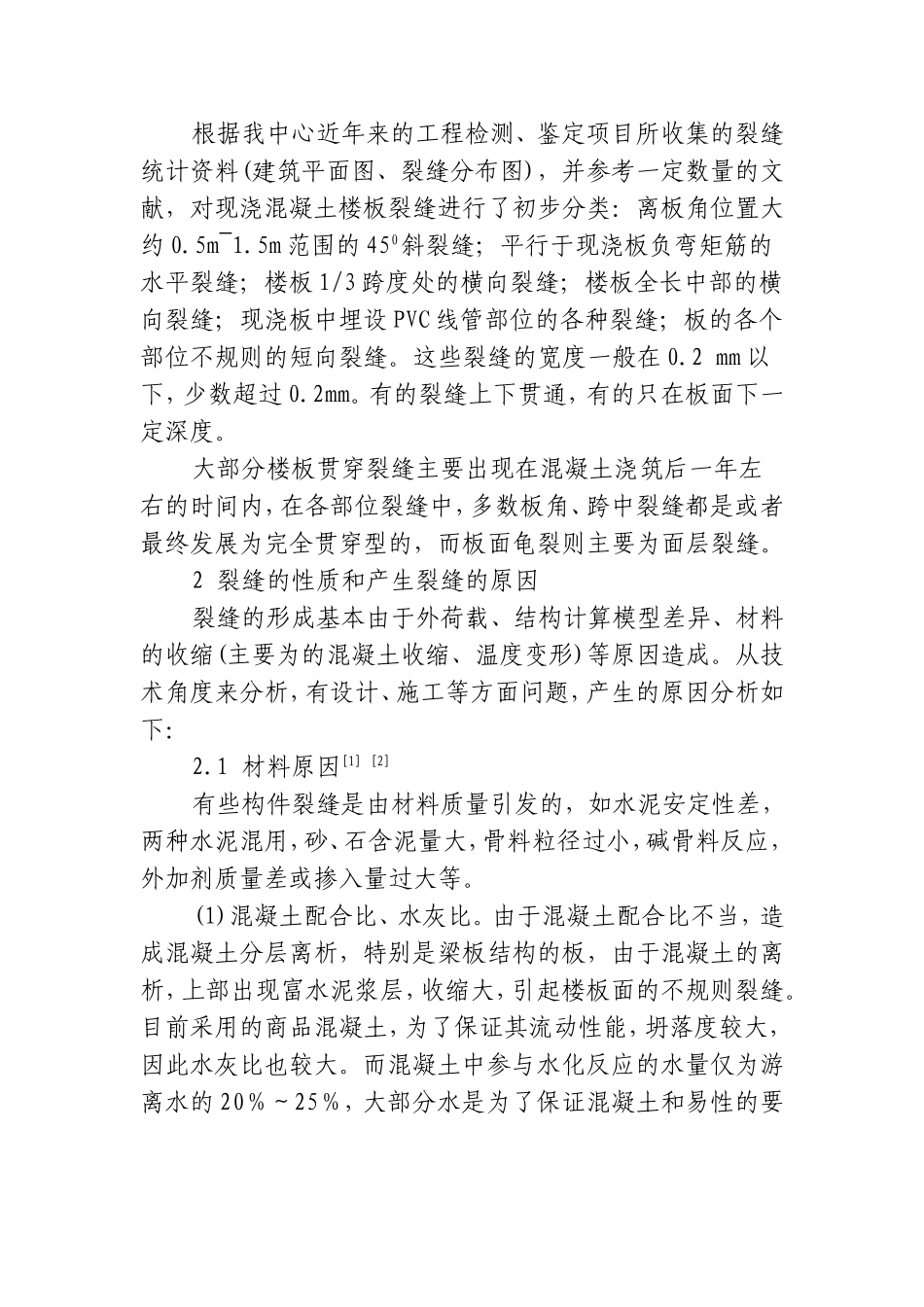

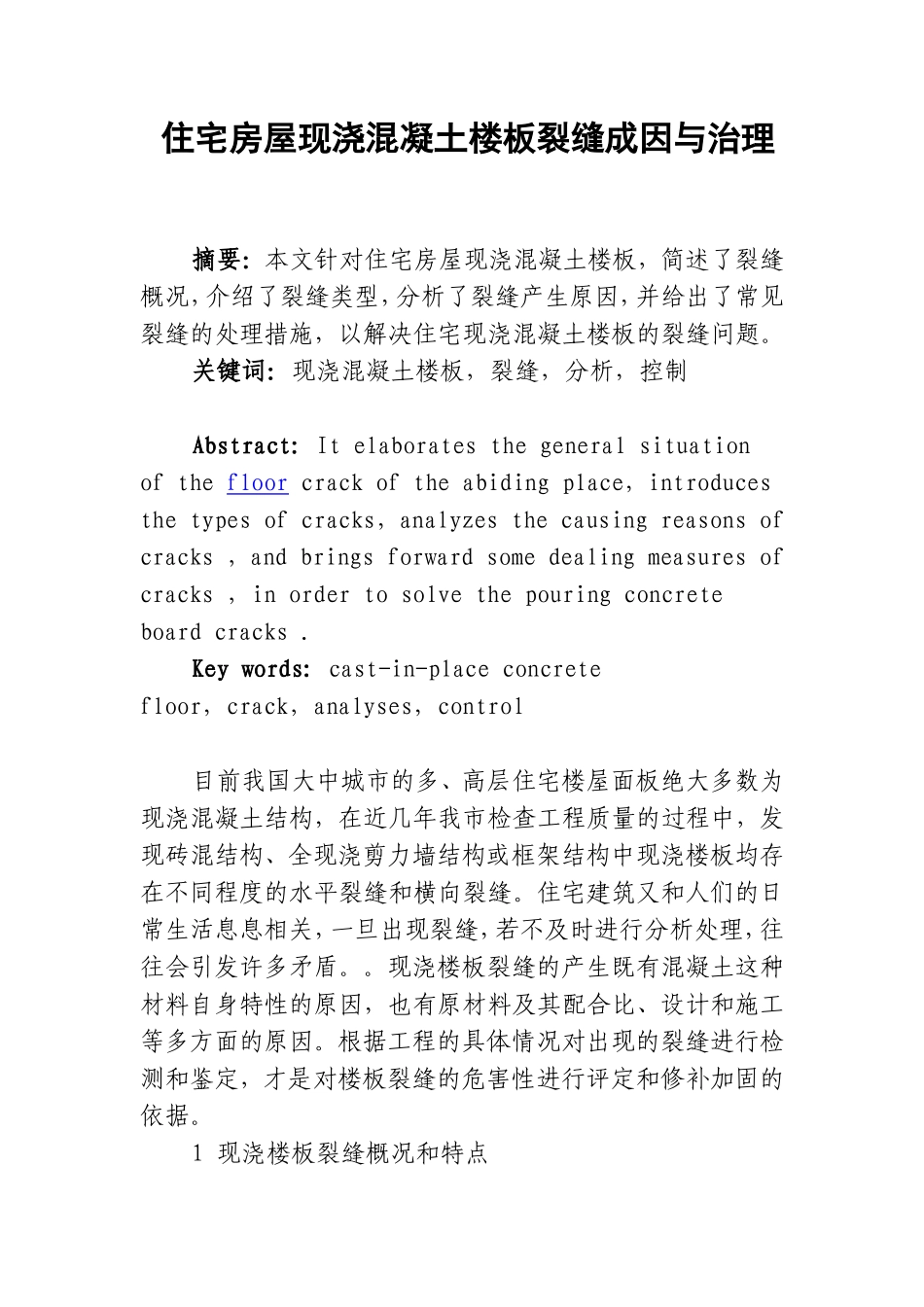

住宅房屋现浇混凝土楼板裂缝成因与治理摘要：本文针对住宅房屋现浇混凝土楼板，简述了裂缝概况，介绍了裂缝类型，分析了裂缝产生原因，并给出了常见裂缝的处理措施，以解决住宅现浇混凝土楼板的裂缝问题。关键词：现浇混凝土楼板，裂缝，分析，控制Abstract:Itelaboratesthegeneralsituationofthefloorcrackoftheabidingplace，introducesthetypesofcracks，analyzesthecausingreasonsofcracks，andbringsforwardsomedealingmeasuresofcracks，inordertosolvethepouringconcreteboardcracks．Keywords:cast-in-placeconcretefloor，crack，analyses，control目前我国大中城市的多、高层住宅楼屋面板绝大多数为现浇混凝土结构，在近几年我市检查工程质量的过程中，发现砖混结构、全现浇剪力墙结构或框架结构中现浇楼板均存在不同程度的水平裂缝和横向裂缝。住宅建筑又和人们的日常生活息息相关，一旦出现裂缝，若不及时进行分析处理，往往会引发许多矛盾。。现浇楼板裂缝的产生既有混凝土这种材料自身特性的原因，也有原材料及其配合比、设计和施工等多方面的原因。根据工程的具体情况对出现的裂缝进行检测和鉴定，才是对楼板裂缝的危害性进行评定和修补加固的依据。1现浇楼板裂缝概况和特点根据我中心近年来的工程检测、鉴定项目所收集的裂缝统计资料(建筑平面图、裂缝分布图)，并参考一定数量的文献，对现浇混凝土楼板裂缝进行了初步分类：离板角位置大约0.5m~1.5m范围的450斜裂缝；平行于现浇板负弯矩筋的水平裂缝；楼板1/3跨度处的横向裂缝；楼板全长中部的横向裂缝；现浇板中埋设PVC线管部位的各种裂缝；板的各个部位不规则的短向裂缝。这些裂缝的宽度一般在0.2mm以下，少数超过0.2mm。有的裂缝上下贯通，有的只在板面下一定深度。大部分楼板贯穿裂缝主要出现在混凝土浇筑后一年左右的时间内，在各部位裂缝中，多数板角、跨中裂缝都是或者最终发展为完全贯穿型的，而板面龟裂则主要为面层裂缝。2裂缝的性质和产生裂缝的原因裂缝的形成基本由于外荷载、结构计算模型差异、材料的收缩(主要为的混凝土收缩、温度变形)等原因造成。从技术角度来分析，有设计、施工等方面问题，产生的原因分析如下：2.1材料原因[1][2]有些构件裂缝是由材料质量引发的，如水泥安定性差，两种水泥混用，砂、石含泥量大，骨料粒径过小，碱骨料反应，外加剂质量差或掺入量过大等。(1)混凝土配合比、水灰比。由于混凝土配合比不当，造成混凝土分层离析，特别是梁板结构的板，由于混凝土的离析，上部出现富水泥浆层，收缩大，引起楼板面的不规则裂缝。目前采用的商品混凝土，为了保证其流动性能，坍落度较大，因此水灰比也较大。而混凝土中参与水化反应的水量仅为游离水的20％～25％，大部分水是为了保证混凝土和易性的要求，这些游离水在蒸发后会在混凝土中产生大量毛细孔，增加了混凝土的收缩。(2)水泥品种等级、水泥用量。随着高强混凝土的应用，水泥的等级要求高，水泥用量也就越大，水化热就越高，混凝土的收缩变形和温度变形也越大。(3)粉状掺合料大、品质不良引起的裂缝。粉状掺合料的使用，如掺用品质不良的粉煤灰、矿碴等，也会增加混凝土的收缩。粉状材料的用量越大，收缩也越大。(4)粗骨料用量减少和粒径减小。为了保证混凝土的可泵性，工程中一般选用较小粒径的粗骨料，或减少粗骨料的用量。粗骨料用量的减少和粗骨料粒径的减小，会使混凝土的体积稳定性下降，不稳定性变大，从而增大了混凝土收缩。(5)外加剂应用不当引起的裂缝。目前混凝土中外加剂起着不可替代的作用，但外加剂应用不当会直接引起混凝土种种质量问题，如：外加剂与水泥的适应性不好，将导致水泥假凝、泌水等，增加混凝土收缩，从而导致混凝土构件出现裂缝；由于施工工期的需要，混凝土中往往掺加早强剂。早强剂的使用会显著增加混凝土的收缩，引起混凝土构件开裂；高效减水剂的使用需要克服的关键问题是坍落度损失问题。为解决坍落度的损失，高效减水剂往往复配缓凝剂，由于用于复配缓凝剂的品种繁多，部分缓凝剂会增加混凝土的收缩值，导致混凝土构件出现裂缝；并且外加剂的使用也会增大混凝土的收缩。2.2设计原因[1][3](1)...
