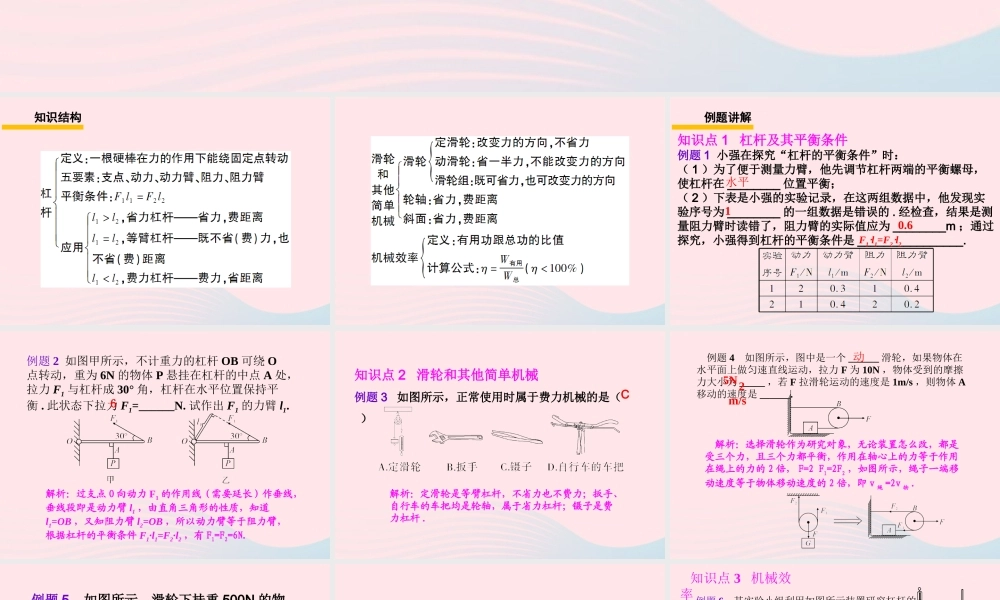

第十一章 机械与功本章复习训练JK· 八年级物理下册知识结构例题讲解知识点 1 杠杆及其平衡条件例题 1 小强在探究“杠杆的平衡条件”时：（ 1 ）为了便于测量力臂，他先调节杠杆两端的平衡螺母，使杠杆在 ________ 位置平衡；（ 2 ）下表是小强的实验记录，在这两组数据中，他发现实验序号为 ________ 的一组数据是错误的 . 经检查，结果是测量阻力臂时读错了，阻力臂的实际值应为 ________m ；通过探究，小强得到杠杆的平衡条件是 ________________.水平1 0.6 F1·l1=F2·l2例题 2 如图甲所示，不计重力的杠杆 OB 可绕 O点转动，重为 6N 的物体 P 悬挂在杠杆的中点 A 处，拉力 F1 与杠杆成 30° 角，杠杆在水平位置保持平衡 . 此状态下拉力 F1=______N. 试作出 F1 的力臂 l1.解析：过支点 O 向动力 F1 的作用线（需要延长）作垂线，垂线段即是动力臂 l1 ，由直角三角形的性质，知道l1=OB ，又知阻力臂 l2=OB ，所以动力臂等于阻力臂，根据杠杆的平衡条件 F1·l1=F2·l2 ，有 F1=F2=6N.6知识点 2 滑轮和其他简单机械例题 3 如图所示，正常使用时属于费力机械的是（ ）解析：定滑轮是等臂杠杆，不省力也不费力；扳手、自行车的车把均是轮轴，属于省力杠杆；镊子是费力杠杆 .C例题 4 如图所示，图中是一个 ______ 滑轮，如果物体在水平面上做匀速直线运动，拉力 F 为 10N ，物体受到的摩擦力大小为 _____ ，若 F 拉滑轮运动的速度是 1m/s ，则物体 A移动的速度是 ______.解析：选择滑轮作为研究对象，无论装置怎么改，都是受三个力，且三个力都平衡，作用在轴心上的力等于作用在绳上的力的 2 倍， F=2 F1=2F2 ，如图所示，绳子一端移动速度等于物体移动速度的 2 倍，即 v 绳 =2v 物 .2m/s 动5N 例题 5 如图所示，滑轮下挂重 500N 的物体 G ，滑轮重 40N ，绳和杠杆都是轻质的 .要在图示位置使杠杆平衡，在杠杆的 A 点所加的竖直向上的力 F 应是（杠杆上标度的间距相等）（ ）A.270N B.360NC.540N D.720NB解析：本题是一道简单机械的组合题，题目中用到了杠杆和滑轮 . 先研究滑轮，这是一个动滑轮，它可以省一半的力，物体和滑轮的总重为： G 总 =500N+40N=540N ，因此绳子对杠杆的拉力（即杠杆的阻力）为 F 阻 = G 总=270N. 再研究杠杆，设相邻两个标度间的距离为 l ，则动力臂为 3l ，阻力臂为 4l ，根据杠杆的平衡...
