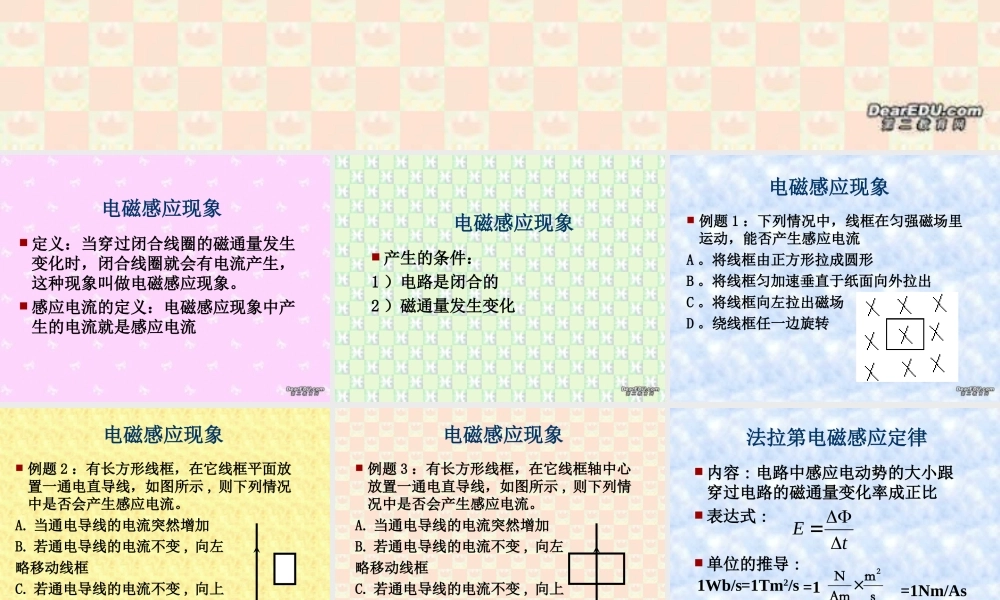

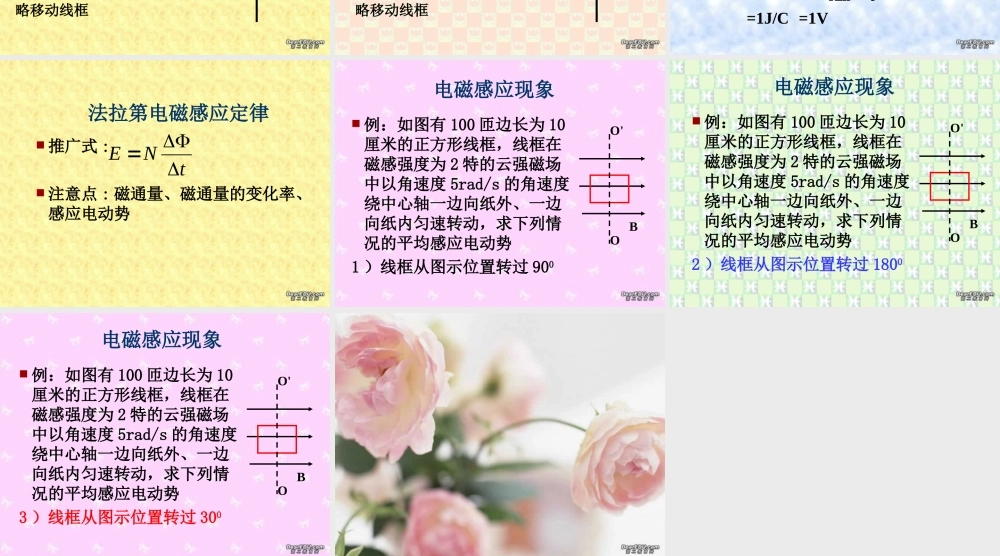

电磁感应—— 感应电流的产生电磁感应现象 定义：当穿过闭合线圈的磁通量发生变化时，闭合线圈就会有电流产生，这种现象叫做电磁感应现象。 感应电流的定义：电磁感应现象中产生的电流就是感应电流电磁感应现象 产生的条件：1 ）电路是闭合的2 ）磁通量发生变化电磁感应现象 例题 1 ：下列情况中，线框在匀强磁场里运动，能否产生感应电流A 。将线框由正方形拉成圆形B 。将线框匀加速垂直于纸面向外拉出C 。将线框向左拉出磁场D 。绕线框任一边旋转电磁感应现象 例题 2 ：有长方形线框，在它线框平面放置一通电直导线，如图所示 , 则下列情况中是否会产生感应电流。A. 当通电导线的电流突然增加B. 若通电导线的电流不变 , 向左略移动线框C. 若通电导线的电流不变 , 向上略移动线框电磁感应现象 例题 3 ：有长方形线框，在它线框轴中心放置一通电直导线，如图所示 , 则下列情况中是否会产生感应电流。A. 当通电导线的电流突然增加B. 若通电导线的电流不变 , 向左略移动线框C. 若通电导线的电流不变 , 向上略移动线框法拉第电磁感应定律 内容 : 电路中感应电动势的大小跟穿过电路的磁通量变化率成正比 表达式 : 单位的推导 :smAmN21Wb/s=1Tm2/s =1=1Nm/As=1J/C =1VtE法拉第电磁感应定律 推广式 : 注意点 : 磁通量、磁通量的变化率、感应电动势tNE电磁感应现象 例：如图有 100 匝边长为 10厘米的正方形线框，线框在磁感强度为 2 特的云强磁场中以角速度 5rad/s 的角速度绕中心轴一边向纸外、一边向纸内匀速转动，求下列情况的平均感应电动势1 ）线框从图示位置转过 900BOO'电磁感应现象 例：如图有 100 匝边长为 10厘米的正方形线框，线框在磁感强度为 2 特的云强磁场中以角速度 5rad/s 的角速度绕中心轴一边向纸外、一边向纸内匀速转动，求下列情况的平均感应电动势2 ）线框从图示位置转过 1800BOO'电磁感应现象 例：如图有 100 匝边长为 10厘米的正方形线框，线框在磁感强度为 2 特的云强磁场中以角速度 5rad/s 的角速度绕中心轴一边向纸外、一边向纸内匀速转动，求下列情况的平均感应电动势3 ）线框从图示位置转过 300BOO'
