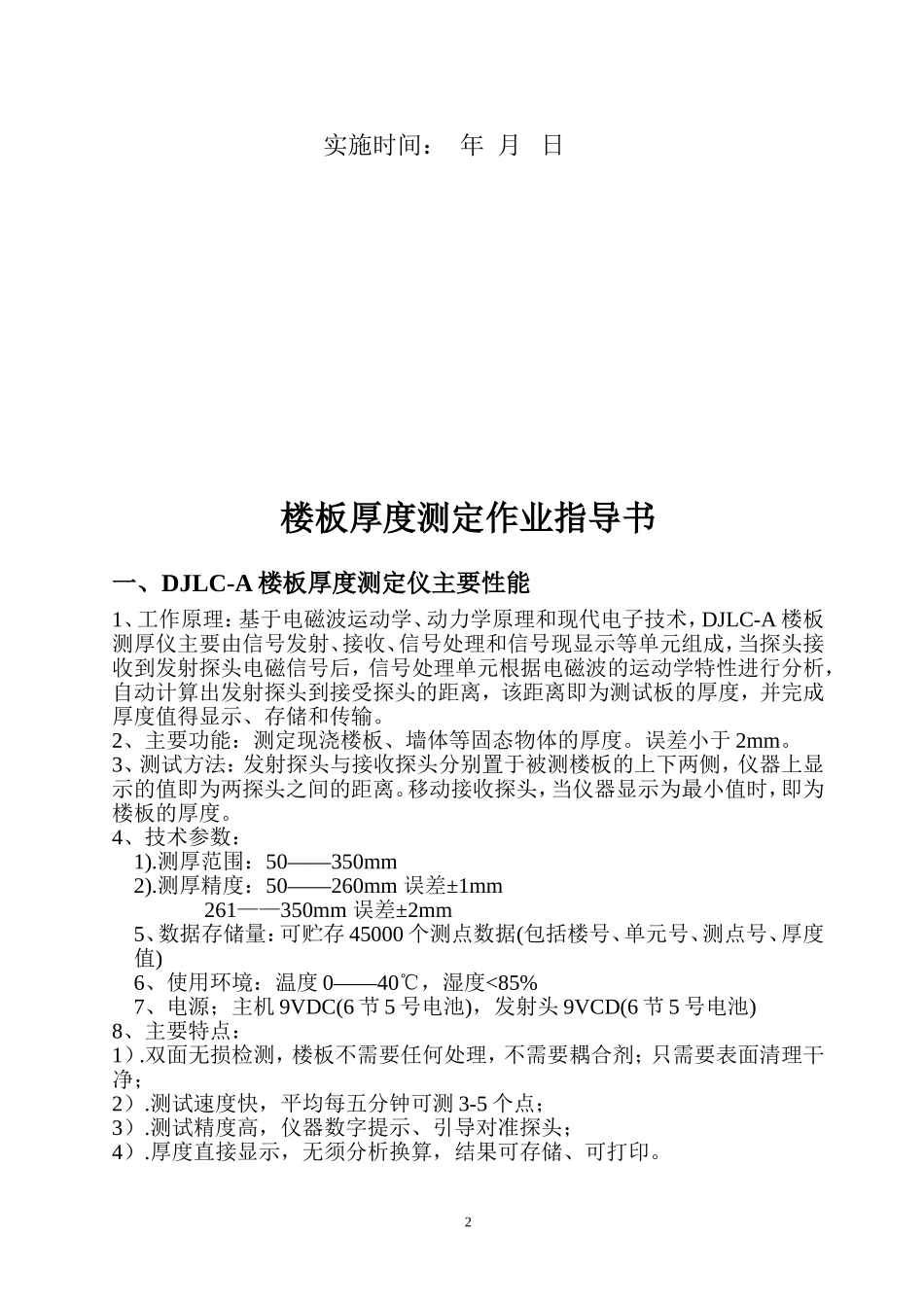

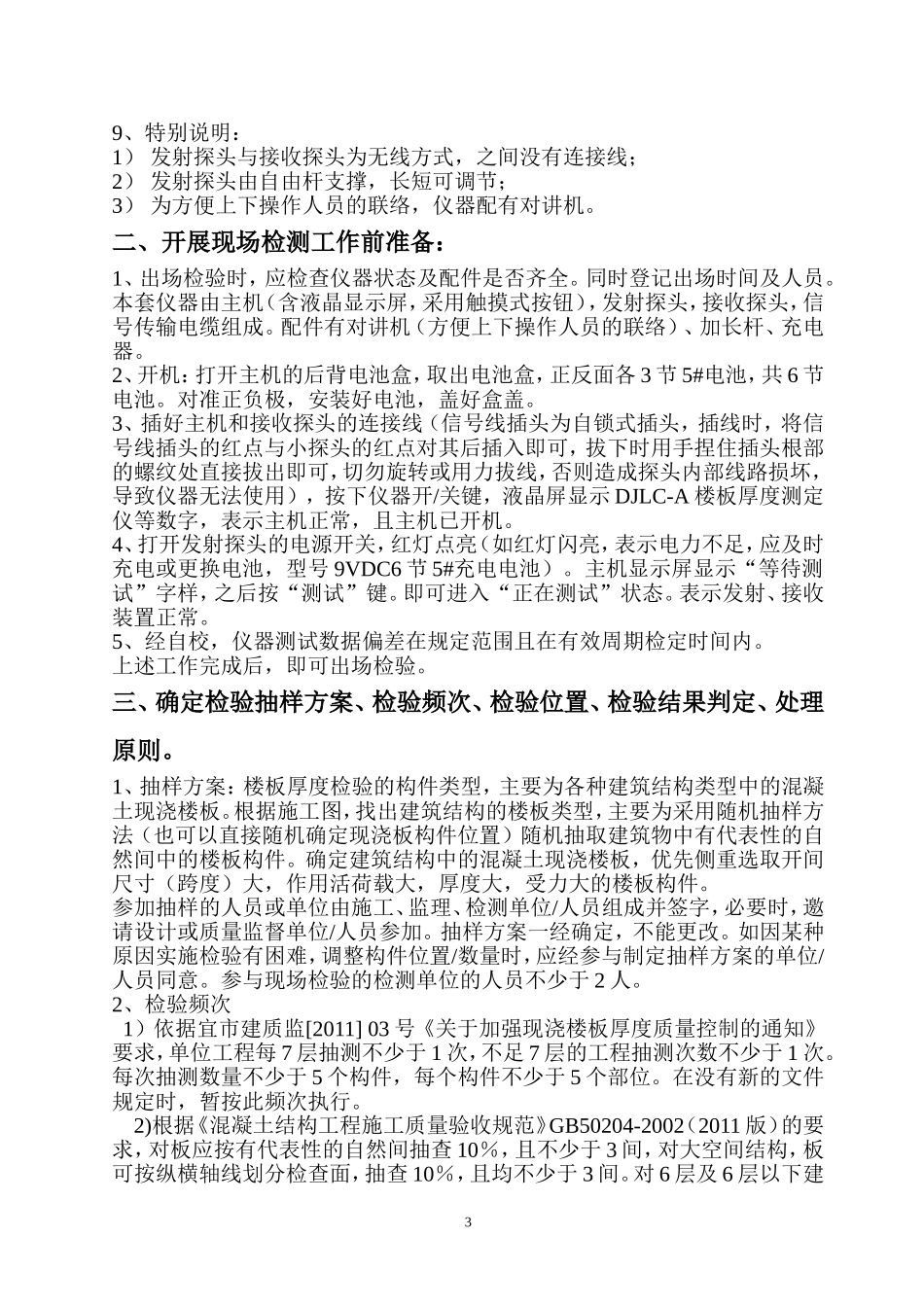

作业指导书（依据GB/T15481及《实验室资质认定评审准则》编制）版号：第一版修订状态：第一次修订编制人：寇军校核人：覃刚批准人：崔卫受控状态：受控受控编号：（盖印章号）批准时间：2012年1月4日1实施时间：年月日楼板厚度测定作业指导书一、DJLC-A楼板厚度测定仪主要性能1、工作原理：基于电磁波运动学、动力学原理和现代电子技术，DJLC-A楼板测厚仪主要由信号发射、接收、信号处理和信号现显示等单元组成，当探头接收到发射探头电磁信号后，信号处理单元根据电磁波的运动学特性进行分析，自动计算出发射探头到接受探头的距离，该距离即为测试板的厚度，并完成厚度值得显示、存储和传输。2、主要功能：测定现浇楼板、墙体等固态物体的厚度。误差小于2mm。3、测试方法：发射探头与接收探头分别置于被测楼板的上下两侧，仪器上显示的值即为两探头之间的距离。移动接收探头，当仪器显示为最小值时，即为楼板的厚度。4、技术参数：1).测厚范围：50——350mm2).测厚精度：50——260mm误差±1mm261——350mm误差±2mm5、数据存储量：可贮存45000个测点数据(包括楼号、单元号、测点号、厚度值)6、使用环境：温度0——40℃，湿度<85%7、电源；主机9VDC(6节5号电池)，发射头9VCD(6节5号电池)8、主要特点：1）.双面无损检测，楼板不需要任何处理，不需要耦合剂；只需要表面清理干净；2）.测试速度快，平均每五分钟可测3-5个点；3）.测试精度高，仪器数字提示、引导对准探头；4）.厚度直接显示，无须分析换算，结果可存储、可打印。29、特别说明：1）发射探头与接收探头为无线方式，之间没有连接线；2）发射探头由自由杆支撑，长短可调节；3）为方便上下操作人员的联络，仪器配有对讲机。二、开展现场检测工作前准备：1、出场检验时，应检查仪器状态及配件是否齐全。同时登记出场时间及人员。本套仪器由主机（含液晶显示屏，采用触摸式按钮），发射探头，接收探头，信号传输电缆组成。配件有对讲机（方便上下操作人员的联络）、加长杆、充电器。2、开机：打开主机的后背电池盒，取出电池盒，正反面各3节5#电池，共6节电池。对准正负极，安装好电池，盖好盒盖。3、插好主机和接收探头的连接线（信号线插头为自锁式插头，插线时，将信号线插头的红点与小探头的红点对其后插入即可，拔下时用手捏住插头根部的螺纹处直接拔出即可，切勿旋转或用力拔线，否则造成探头内部线路损坏，导致仪器无法使用），按下仪器开/关键，液晶屏显示DJLC-A楼板厚度测定仪等数字，表示主机正常，且主机已开机。4、打开发射探头的电源开关，红灯点亮（如红灯闪亮，表示电力不足，应及时充电或更换电池，型号9VDC6节5#充电电池）。主机显示屏显示“等待测试”字样，之后按“测试”键。即可进入“正在测试”状态。表示发射、接收装置正常。5、经自校，仪器测试数据偏差在规定范围且在有效周期检定时间内。上述工作完成后，即可出场检验。三、确定检验抽样方案、检验频次、检验位置、检验结果判定、处理原则。1、抽样方案：楼板厚度检验的构件类型，主要为各种建筑结构类型中的混凝土现浇楼板。根据施工图，找出建筑结构的楼板类型，主要为采用随机抽样方法（也可以直接随机确定现浇板构件位置）随机抽取建筑物中有代表性的自然间中的楼板构件。确定建筑结构中的混凝土现浇楼板，优先侧重选取开间尺寸（跨度）大，作用活荷载大，厚度大，受力大的楼板构件。参加抽样的人员或单位由施工、监理、检测单位/人员组成并签字，必要时，邀请设计或质量监督单位/人员参加。抽样方案一经确定，不能更改。如因某种原因实施检验有困难，调整构件位置/数量时，应经参与制定抽样方案的单位/人员同意。参与现场检验的检测单位的人员不少于2人。2、检验频次1）依据宜市建质监[2011]03号《关于加强现浇楼板厚度质量控制的通知》要求，单位工程每7层抽测不少于1次，不足7层的工程抽测次数不少于1次。每次抽测数量不少于5个构件，每个构件不少于5个部位。在没有新的文件规定时，暂按此频次执行。2)根据《混凝土结构工程施工质量验收规范》GB50204-2002（2011版）的要求，对板应按有代表性的自然间抽查10％，且不少于3间，对大空间结构...
