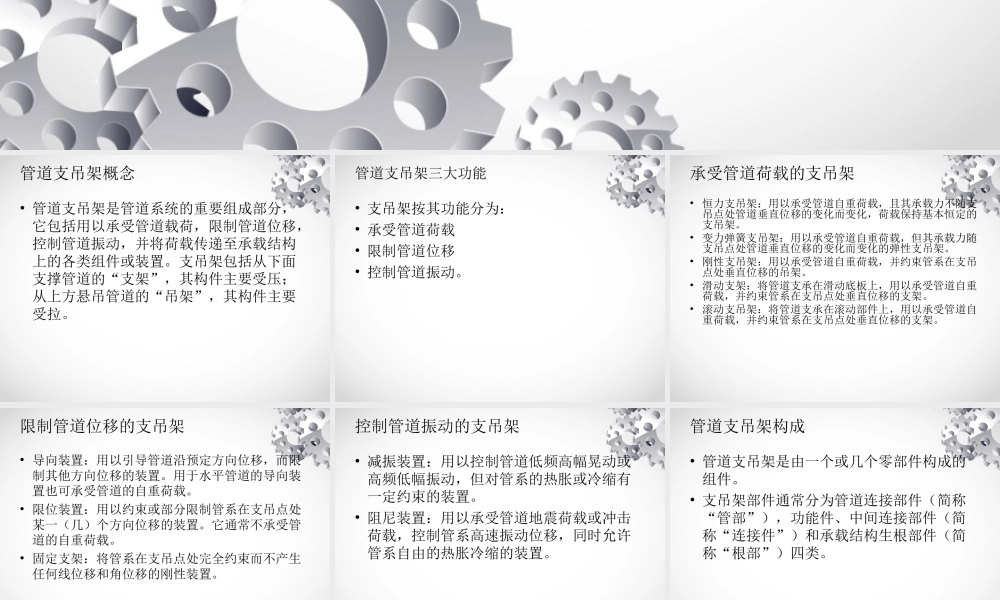

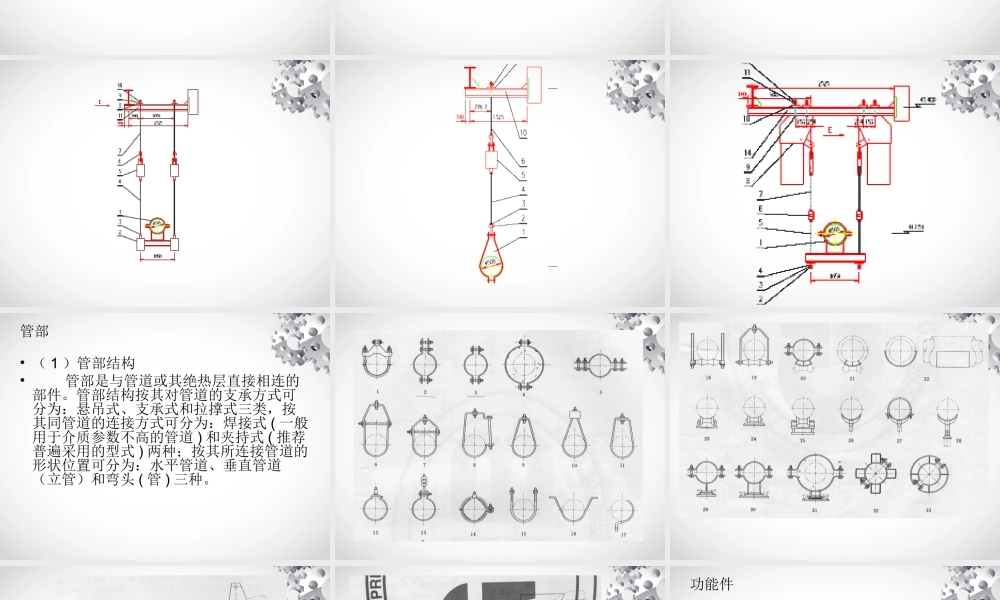

汽水管道支吊架基本知识山东电力工业锅炉压力容器检验中心张广成 13969093241管道支吊架概念• 管道支吊架是管道系统的重要组成部分，它包括用以承受管道载荷，限制管道位移，控制管道振动，并将荷载传递至承载结构上的各类组件或装置。支吊架包括从下面支撑管道的“支架”，其构件主要受压；从上方悬吊管道的“吊架”，其构件主要受拉。 管道支吊架三大功能• 支吊架按其功能分为：• 承受管道荷载• 限制管道位移• 控制管道振动。承受管道荷载的支吊架• 恒力支吊架：用以承受管道自重荷载，且其承载力不随支吊点处管道垂直位移的变化而变化，荷载保持基本恒定的支吊架。• 变力弹簧支吊架：用以承受管道自重荷载，但其承载力随支吊点处管道垂直位移的变化而变化的弹性支吊架。• 刚性支吊架：用以承受管道自重荷载，并约束管系在支吊点处垂直位移的吊架。• 滑动支架：将管道支承在滑动底板上，用以承受管道自重荷载，并约束管系在支吊点处垂直位移的支架。• 滚动支吊架：将管道支承在滚动部件上，用以承受管道自重荷载，并约束管系在支吊点处垂直位移的支架。限制管道位移的支吊架• 导向装置：用以引导管道沿预定方向位移，而限制其他方向位移的装置。用于水平管道的导向装置也可承受管道的自重荷载。• 限位装置：用以约束或部分限制管系在支吊点处某一（几）个方向位移的装置。它通常不承受管道的自重荷载。• 固定支架：将管系在支吊点处完全约束而不产生任何线位移和角位移的刚性装置。控制管道振动的支吊架• 减振装置：用以控制管道低频高幅晃动或高频低幅振动，但对管系的热胀或冷缩有一定约束的装置。• 阻尼装置：用以承受管道地震荷载或冲击荷载，控制管系高速振动位移，同时允许管系自由的热胀冷缩的装置。管道支吊架构成• 管道支吊架是由一个或几个零部件构成的组件。• 支吊架部件通常分为管道连接部件（简称“管部”），功能件、中间连接部件（简称“连接件”）和承载结构生根部件（简称“根部”）四类。管部• （ 1 ）管部结构• 管部是与管道或其绝热层直接相连的部件。管部结构按其对管道的支承方式可分为：悬吊式、支承式和拉撑式三类，按其同管道的连接方式可分为：焊接式 ( 一般用于介质参数不高的管道 ) 和夹持式 ( 推荐普遍采用的型式 ) 两种；按其所连接管道的形状位置可分为：水平管道、垂直管道（立管）和弯头 ( 管 ) 三种。功能件• 功能件是实现各种类型支吊架功能的部件...
