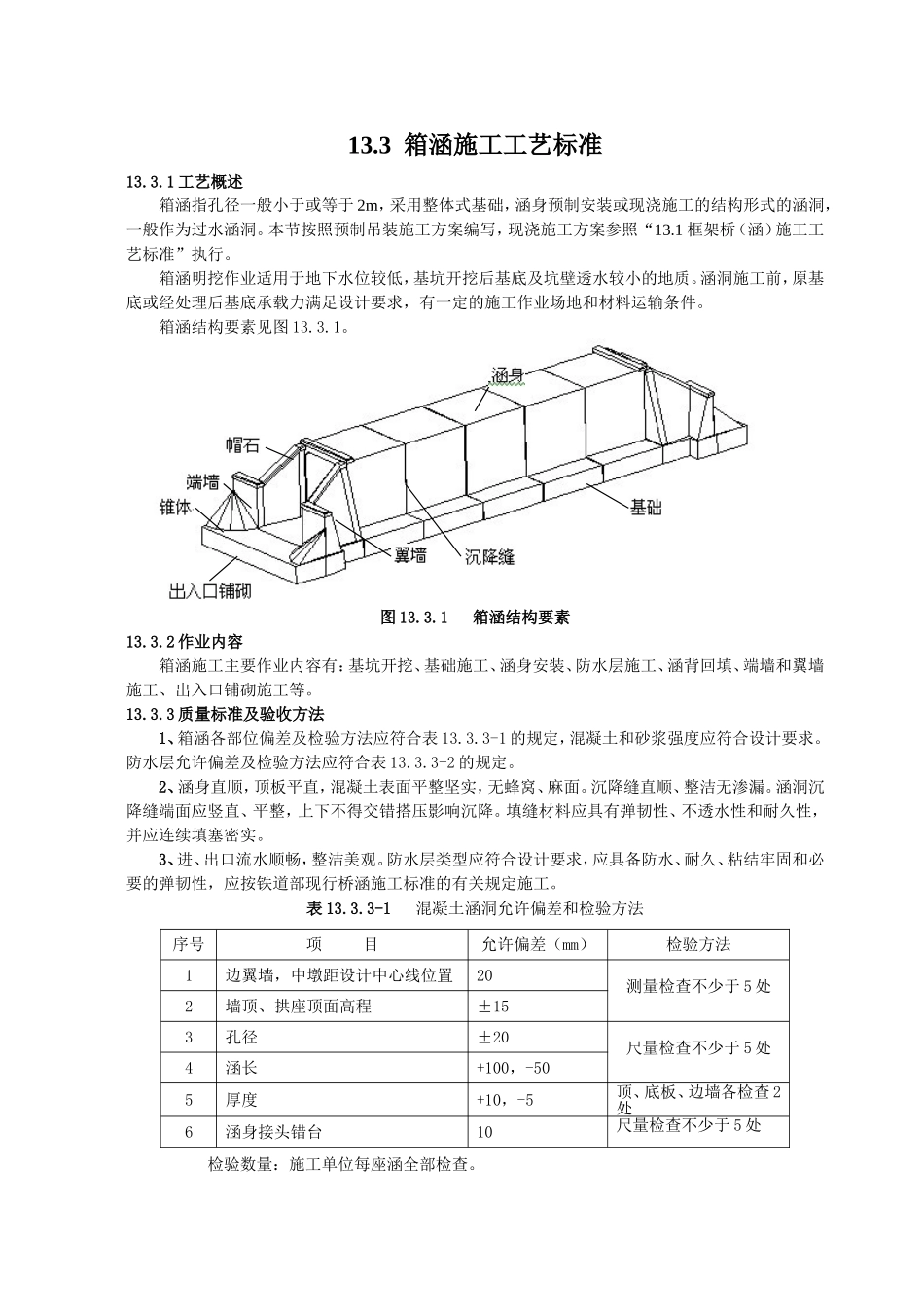

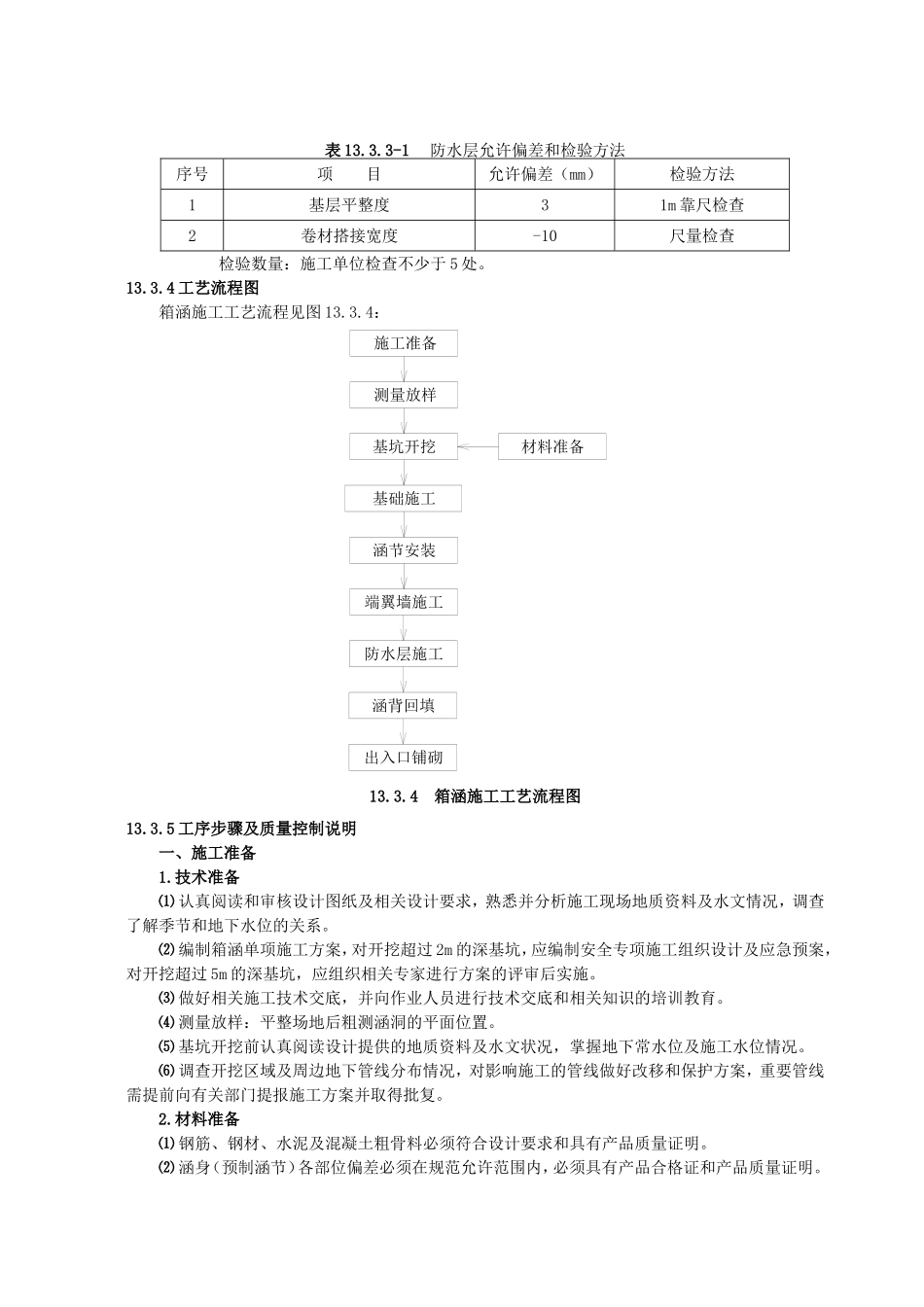

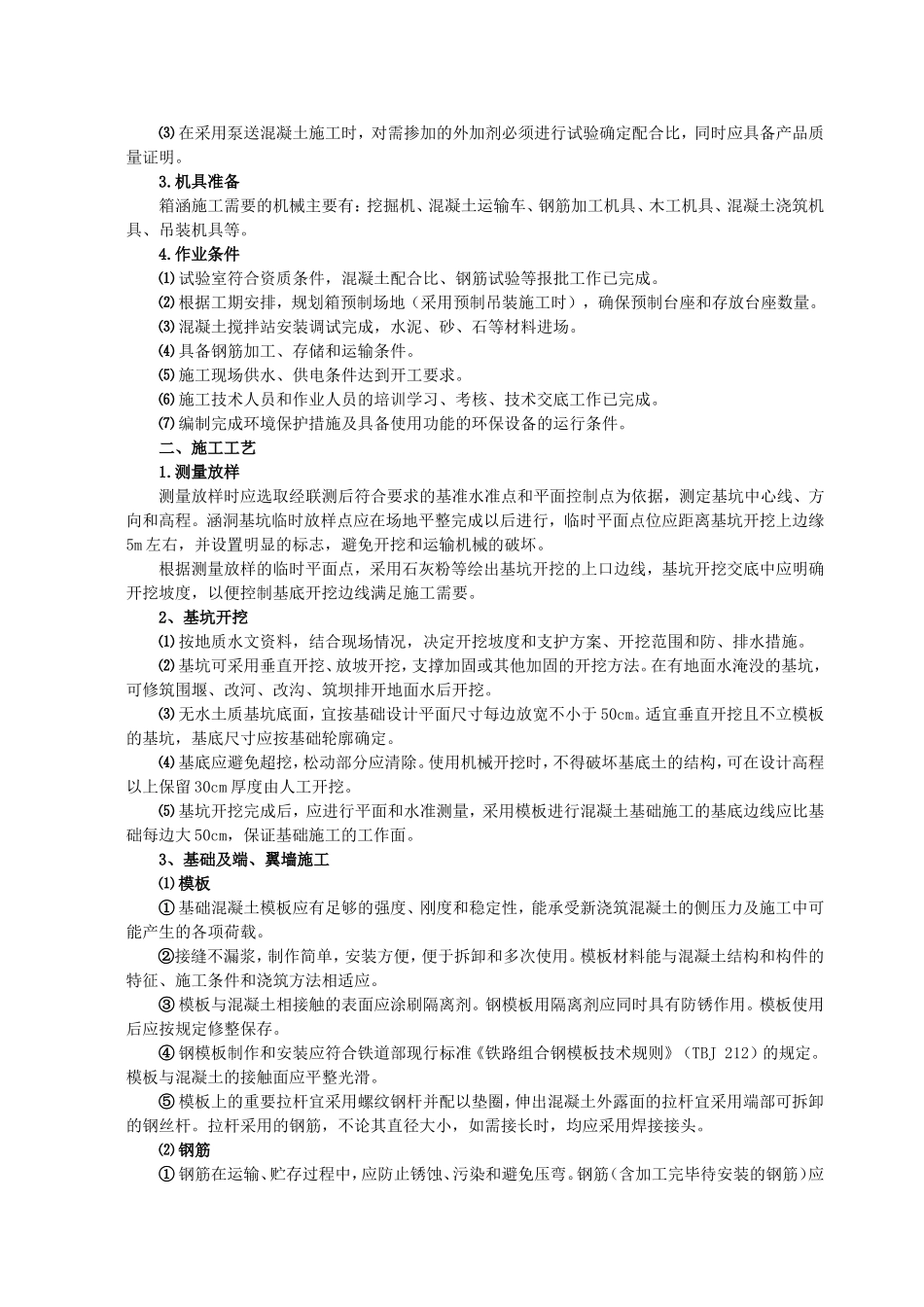

13.3 箱涵施工工艺标准13.3.1 工艺概述箱涵指孔径一般小于或等于 2m，采用整体式基础，涵身预制安装或现浇施工的结构形式的涵洞，一般作为过水涵洞。本节按照预制吊装施工方案编写，现浇施工方案参照“13.1 框架桥（涵）施工工艺标准”执行。箱涵明挖作业适用于地下水位较低，基坑开挖后基底及坑壁透水较小的地质。涵洞施工前，原基底或经处理后基底承载力满足设计要求，有一定的施工作业场地和材料运输条件。箱涵结构要素见图 13.3.1。图 13.3.1 箱涵结构要素13.3.2 作业内容箱涵施工主要作业内容有：基坑开挖、基础施工、涵身安装、防水层施工、涵背回填、端墙和翼墙施工、出入口铺砌施工等。13.3.3 质量标准及验收方法1、箱涵各部位偏差及检验方法应符合表 13.3.3-1 的规定，混凝土和砂浆强度应符合设计要求。防水层允许偏差及检验方法应符合表 13.3.3-2 的规定。2、涵身直顺，顶板平直，混凝土表面平整坚实，无蜂窝、麻面。沉降缝直顺、整洁无渗漏。涵洞沉降缝端面应竖直、平整，上下不得交错搭压影响沉降。填缝材料应具有弹韧性、不透水性和耐久性，并应连续填塞密实。3、进、出口流水顺畅，整洁美观。防水层类型应符合设计要求，应具备防水、耐久、粘结牢固和必要的弹韧性，应按铁道部现行桥涵施工标准的有关规定施工。表 13.3.3-1 混凝土涵洞允许偏差和检验方法序号项 目允许偏差（mm）检验方法1边翼墙，中墩距设计中心线位置20测量检查不少于 5 处2墙顶、拱座顶面高程±153孔径±20尺量检查不少于 5 处4涵长+100，-505厚度+10，-5顶、底板、边墙各检查 2处6涵身接头错台10尺量检查不少于 5 处检验数量：施工单位每座涵全部检查。表 13.3.3-1 防水层允许偏差和检验方法序号项 目允许偏差（mm）检验方法1基层平整度31m 靠尺检查2卷材搭接宽度-10尺量检查检验数量：施工单位检查不少于 5 处。13.3.4 工艺流程图箱涵施工工艺流程见图 13.3.4：施工准备测量放样基坑开挖基础施工涵节安装材料准备端翼墙施工涵背回填出入口铺砌防水层施工13.3.4 箱涵施工工艺流程图13.3.5 工序步骤及质量控制说明一、施工准备1.技术准备⑴ 认真阅读和审核设计图纸及相关设计要求，熟悉并分析施工现场地质资料及水文情况，调查了解季节和地下水位的关系。⑵ 编制箱涵单项施工方案，对开挖超过 2m 的深基坑，应编制安全专项施工组织设计及应急预案，对开挖超过 5m 的深基坑，应组织相关专家进行方案的评审后实施。⑶ 做好...
