钻孔灌注桩施工培训课件VIP免费

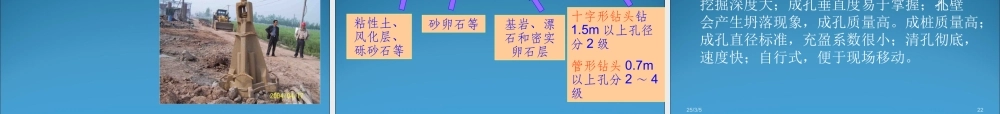

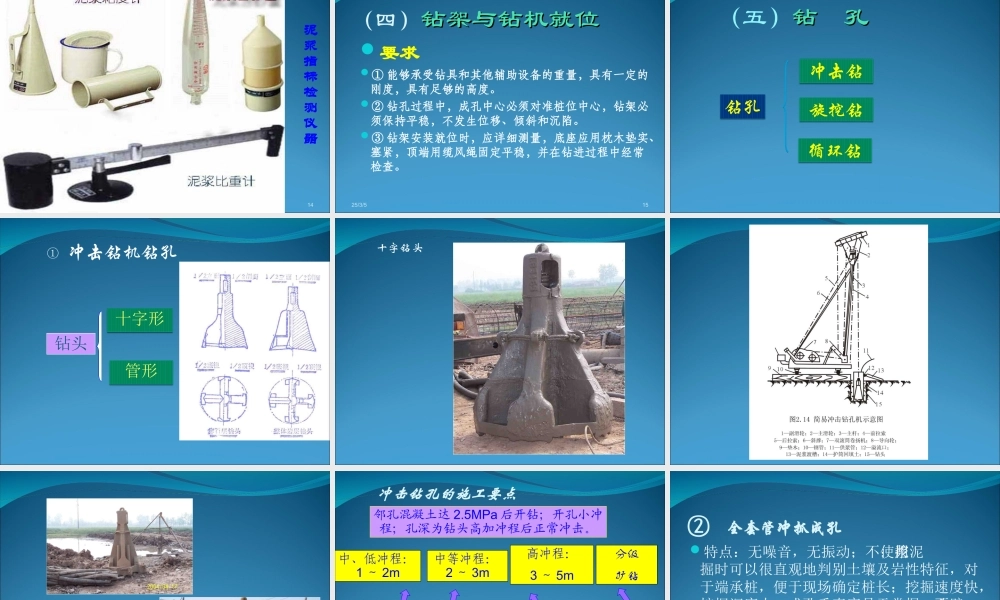

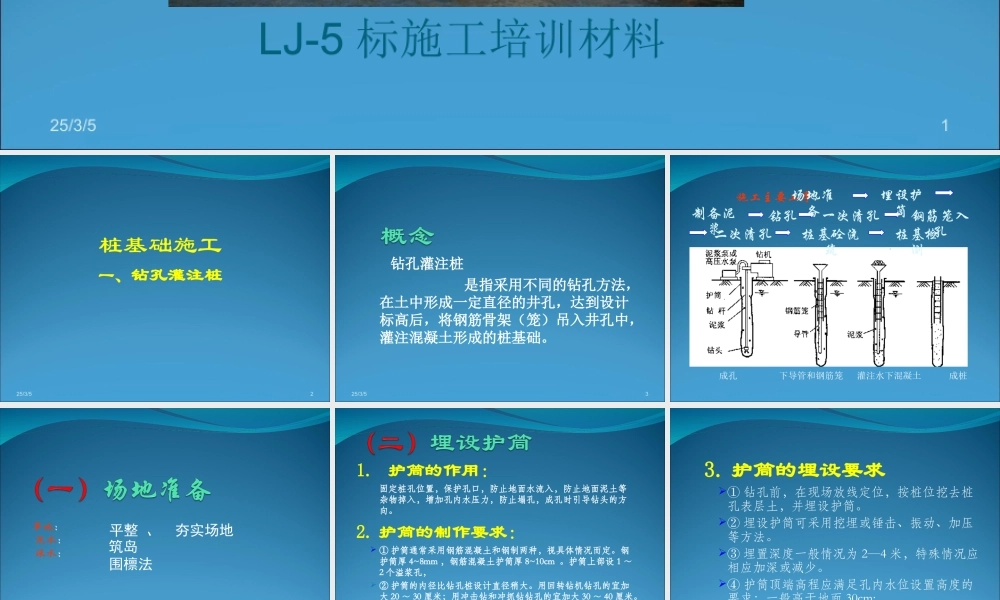

钻孔灌注桩施工培训25/3/51LJ-5 标施工培训材料桩基础施工一、钻孔灌注桩 25/3/52 钻孔灌注桩 是指采用不同的钻孔方法，在土中形成一定直径的井孔，达到设计标高后，将钢筋骨架（笼）吊入井孔中，灌注混凝土形成的桩基础。25/3/53 施工主要工序： 场地准备埋设护筒制备泥浆钻孔一次清孔钢筋笼入孔二次清孔成孔 下导管和钢筋笼 灌注水下混凝土 成桩桩基砼浇筑桩基检测 旱地： 浅水： 深水：平整 、 夯实场地围檩法筑岛1. 护筒的作用： 固定桩孔位置，保护孔口，防止地面水流入，防止地面泥土等杂物掉入，增加孔内水压力，防止塌孔，成孔时引导钻头的方向。2. 护筒的制作要求： ① 护筒通常采用钢筋混凝土和钢制两种，视具体情况而定。钢护筒厚 4~8mm ，钢筋混凝土护筒厚 8~10cm 。护筒上部设 1 ～2 个溢浆孔， ② 护筒的内径比钻孔桩设计直径稍大。用回转钻机钻孔的宜加大 20 ～ 30 厘米；用冲击钻和冲抓钻钻孔的宜加大 30 ～ 40 厘米。25/3/563. 护筒的埋设要求① 钻孔前，在现场放线定位，按桩位挖去桩孔表层土，并埋设护筒。② 埋设护筒可采用挖埋或锤击、振动、加压等方法。③ 埋置深度一般情况为 2—4 米，特殊情况应相应加深或减少。④ 护筒顶端高程应满足孔内水位设置高度的要求；一般高于地面 30cm;25/3/57护筒入土深度25/3/5825/3/5925/3/510埋设护筒（三）泥浆制备泥浆制备泥浆作用：在孔壁形成泥皮稳定孔壁、悬浮钻渣、润滑钻具 、正循环排渣。 组成及要求：① 水：水的 PH 值 7 ～ 8 之间，不含杂质② 粘土（或膨润土）：塑性指数大于 25 ，粒径小于 0.005mm颗粒含量多于总量的 50% ，相对密度为 1.1 ～ 1.5③ 添加剂：无机：纯碱等促使颗粒分散、防止凝聚下沉有机：丹宁液、拷胶液等降低粘度25/3/511泥浆池25/3/513泥浆护壁成孔灌注桩：泥浆池泥浆护壁成孔灌注桩：泥浆池25/3/514泥浆指标检测仪器（四）钻架与钻机就位钻架与钻机就位要求① 能够承受钻具和其他辅助设备的重量，具有一定的刚度，具有足够的高度。② 钻孔过程中，成孔中心必须对准桩位中心，钻架必须保持平稳，不发生位移、倾斜和沉陷。③ 钻架安装就位时，应详细测量，底座应用枕木垫实、塞紧，顶端用缆风绳固定平稳，并在钻进过程中经常检查。25/3/515冲击钻旋挖钻循环钻钻孔（五）钻 孔钻 孔 ① 冲击钻机钻孔钻头十字形管形十字钻头冲击钻孔的施工要点邻孔...
