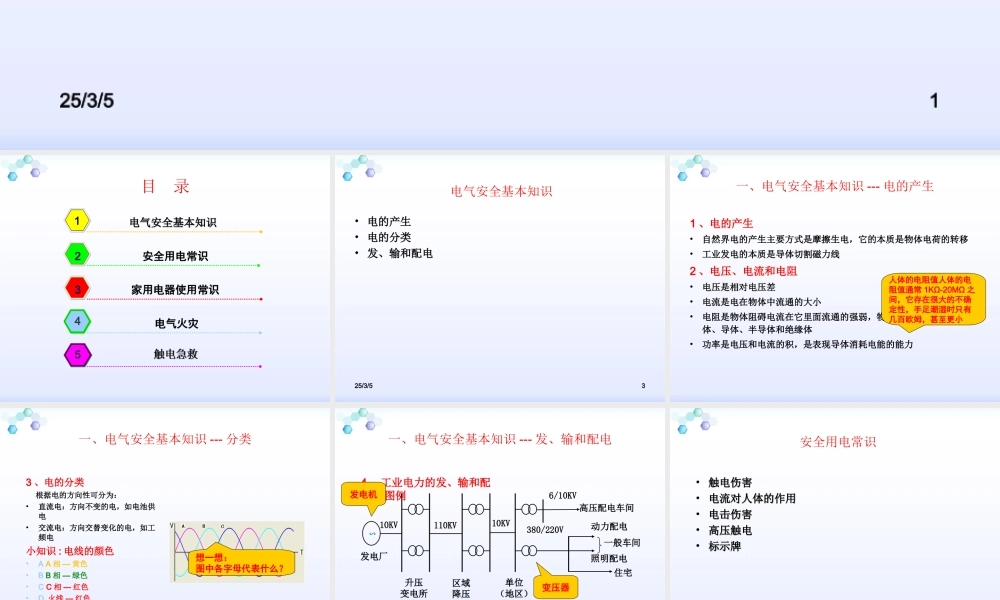

25/3/51目 录安全用电常识12电气火灾3415电气安全基本知识电气安全基本知识家用电器使用常识电气安全基本知识• 电的产生• 电的分类• 发、输和配电25/3/53一、电气安全基本知识 --- 电的产生1 、电的产生•自然界电的产生主要方式是摩擦生电，它的本质是物体电荷的转移•工业发电的本质是导体切割磁力线2 、电压、电流和电阻•电压是相对电压差•电流是电在物体中流通的大小•电阻是物体阻碍电流在它里面流通的强弱，物体按电阻值分为：超导体、导体、半导体和绝缘体•功率是电压和电流的积，是表现导体消耗电能的能力人体的电阻值人体的电阻值通常 1KΩ-20MΩ 之间，它存在很大的不确定性，手足潮湿时只有几百欧姆，甚至更小一、电气安全基本知识 --- 分类3 、电的分类 根据电的方向性可分为：•直流电：方向不变的电，如电池供电•交流电：方向交替变化的电，如工频电小知识 : 电线的颜色•A A 相 --- 黄色•B B 相 --- 绿色•C C 相 --- 红色•D 火线 --- 红色•E 零线 --- 蓝色或黑色•F 地线 --- 黄绿相间色想一想：图中各字母代表什么？一、电气安全基本知识 --- 发、输和配电4 、工业电力的发、输和配电图例 10KV一般车间110KV6/10KV照明配电380/220V10KV发电厂∽单位（地区）变电所升压变电所区域降压变电所住宅动力配电高压配电车间变压器发电机安全用电常识•触电伤害触电伤害•电流对人体的作用电流对人体的作用•电击伤害电击伤害•高压触电高压触电•标示牌标示牌二、安全用电常识触电伤害 触电是指人体触及带电体后， 电流对人体造成的伤害。 规律 •A 6-9 月份最多 ( 夏季炎热 , 潮湿 )•B 低压设备最多•C 电气连接部位触电事故多 ( 如接头、开关、 插座等 )安全电压我国规定工频有效值的等级为42V 、 36V 、 24V 、 12V 、 6V 。用手触摸 5V 干电池的两端是触电吗 ?电流对人体的作用•通常， 1mA 的工频电流通过人体时，就会使人有不舒服的感觉， 10mA电流人体尚可摆脱，称为摆脱电流，而在 50mA 的电流通过人体时，就会产生生命危险。当流过人体的电流达到 100mA 时，就足以使人死亡。二、安全用电常识• 电击伤害图示 :单线电击两线电击跨步电压电击二、安全用电常识高压触电11 、高压电不接触也会触电；、高压电不接触也会触电；•高压电弧触电高压电弧触电•由于电压过高即使不接触高压输电线路在接近过程中人会看到一瞬的闪光。由于电压...
