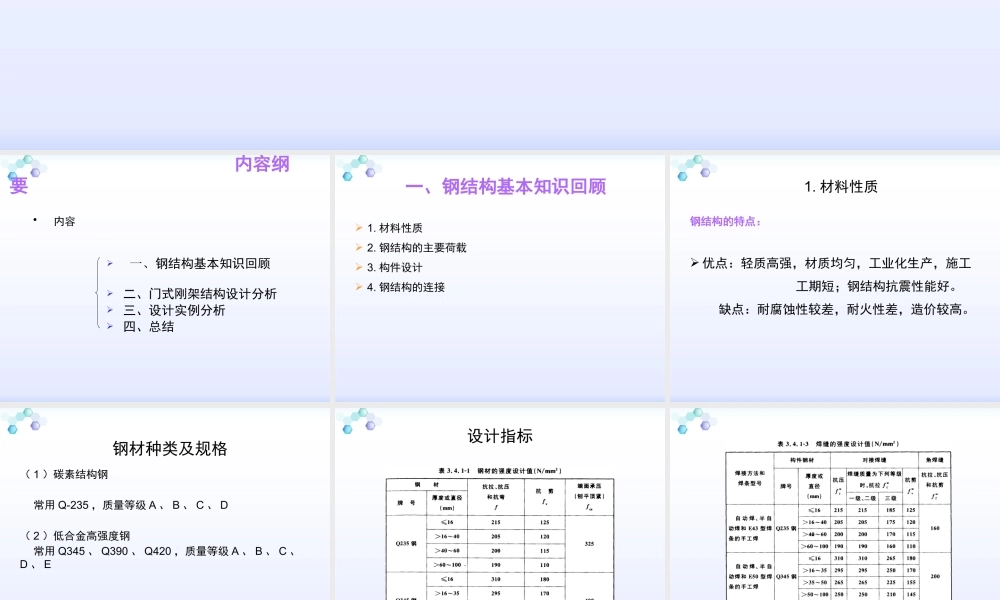

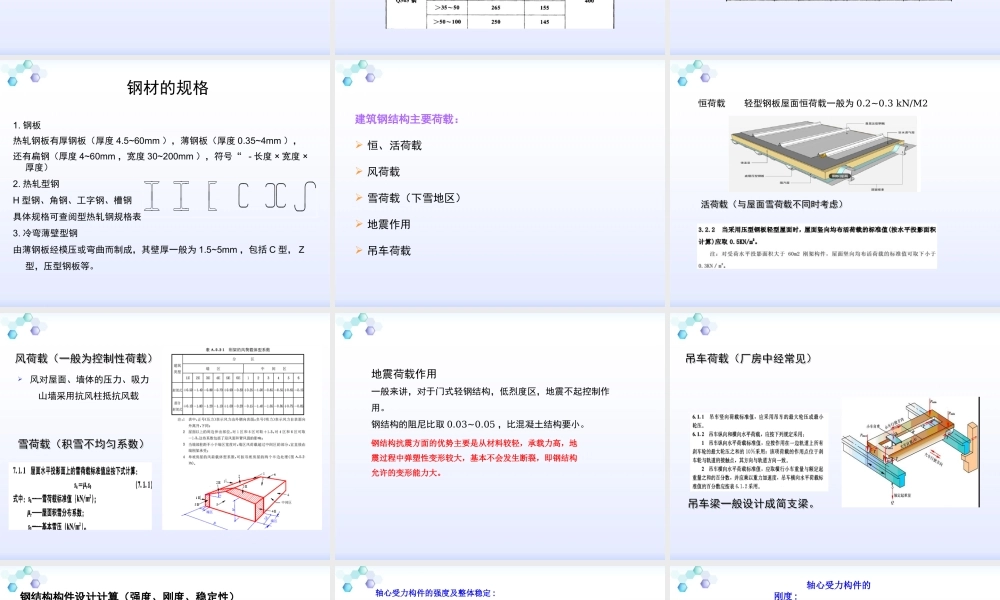

门式刚架钢结构设计• 内容 内容纲要 一、钢结构基本知识回顾  二、门式刚架结构设计分析 三、设计实例分析 四、总结 一、钢结构基本知识回顾 1. 材料性质 2. 钢结构的主要荷载 3. 构件设计 4. 钢结构的连接1. 材料性质钢结构的特点： 优点：轻质高强，材质均匀，工业化生产，施工 工期短；钢结构抗震性能好。 缺点：耐腐蚀性较差，耐火性差，造价较高。 钢材种类及规格（ 1 ）碳素结构钢 常用 Q-235 ，质量等级 A 、 B 、 C 、 D （ 2 ）低合金高强度钢 常用 Q345 、 Q390 、 Q420 ，质量等级 A 、 B 、 C 、D 、 E设计指标钢材的规格1. 钢板热轧钢板有厚钢板（厚度 4.5~60mm ），薄钢板（厚度 0.35~4mm ），还有扁钢（厚度 4~60mm ，宽度 30~200mm ），符号“ - 长度 × 宽度 ×厚度）2. 热轧型钢H 型钢、角钢、工字钢、槽钢具体规格可查阅型热轧钢规格表3. 冷弯薄壁型钢由薄钢板经模压或弯曲而制成，其壁厚一般为 1.5~5mm ，包括 C 型， Z型，压型钢板等。建筑钢结构主要荷载： 恒、活荷载 风荷载 雪荷载（下雪地区） 地震作用 吊车荷载恒荷载 轻型钢板屋面恒荷载一般为 0.2~0.3 kN/M2活荷载（与屋面雪荷载不同时考虑）活荷载（与屋面雪荷载不同时考虑）风荷载（一般为控制性荷载）风荷载（一般为控制性荷载） 风对屋面、墙体的压力、吸力 山墙采用抗风柱抵抗风载雪荷载（积雪不均匀系数）雪荷载（积雪不均匀系数）地震荷载作用一般来讲，对于门式轻钢结构，低烈度区，地震不起控制作用。钢结构的阻尼比取 0.03~0.05 ，比混凝土结构要小。钢结构抗震方面的优势主要是从材料较轻，承载力高，地震过程中弹塑性变形较大，基本不会发生断裂，即钢结构允许的变形能力大。吊车荷载（厂房中经常见）吊车荷载（厂房中经常见）吊车梁一般设计成简支梁。吊车梁一般设计成简支梁。钢结构构件设计计算（强度、刚度、稳定性） 1. 轴心受力构件 承载能力极限状态：强度、整体稳定、局部稳定（型钢不必验算） 正常使用极限状态：刚度（对于轴心受力构件，主要由长细比控制） 轴心受力构件的强度及整体稳定 : 轴心受力构件的刚度 :《钢规》：《门规》：受压构件的局部稳定 :计算内容 : 强度、整体稳定、局部稳定、刚度2. 受弯构件强度：整体稳定：局部稳定：腹板：通过加劲肋保证局部稳定翼缘：通过限制翼缘宽厚比防止局部失...
