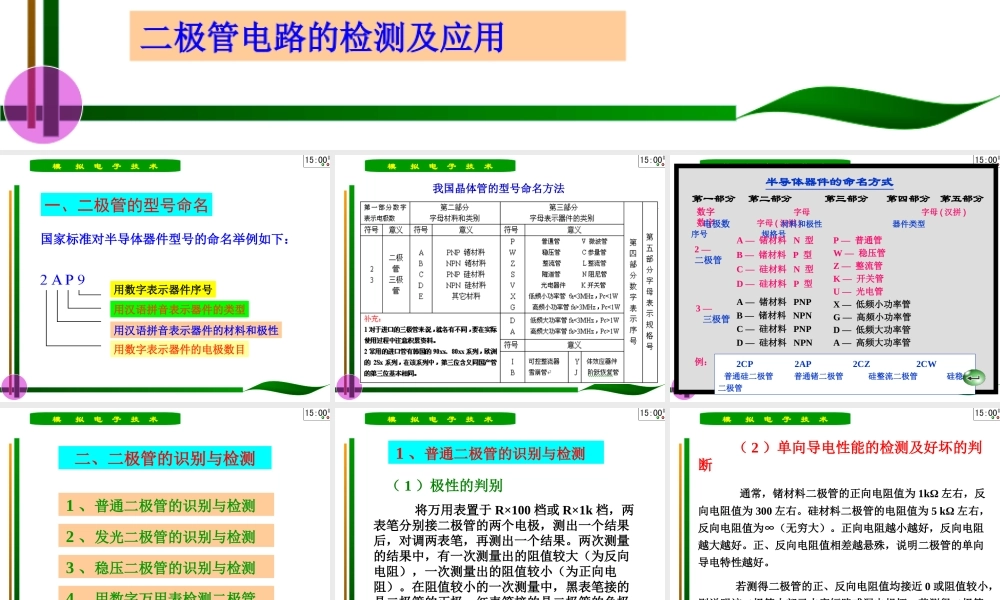

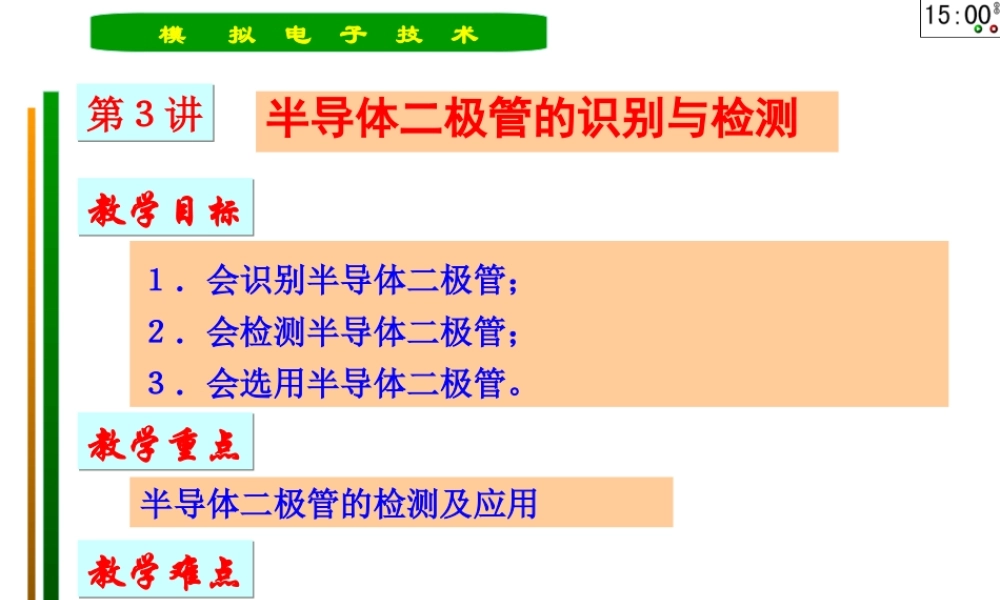

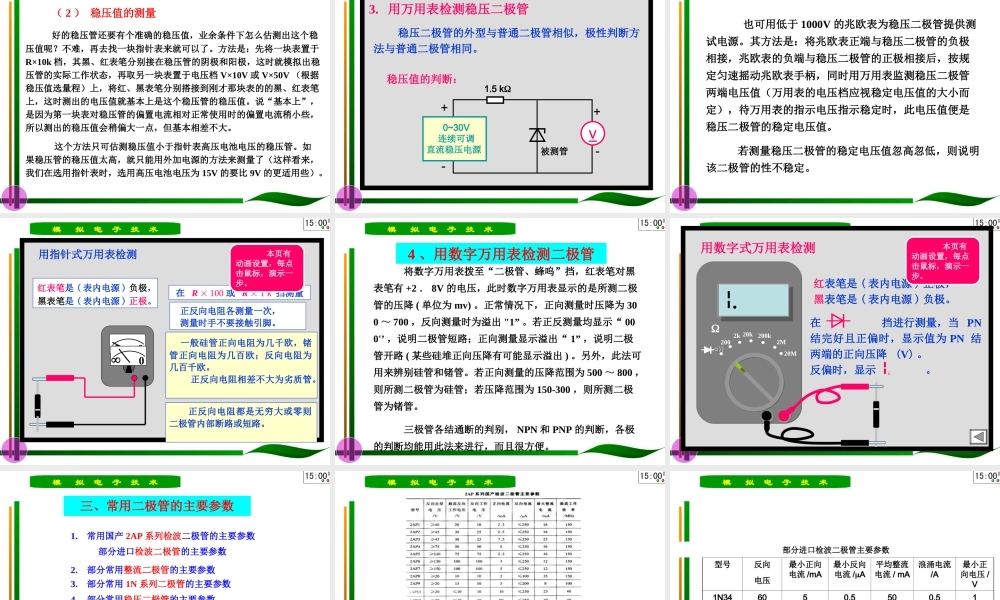

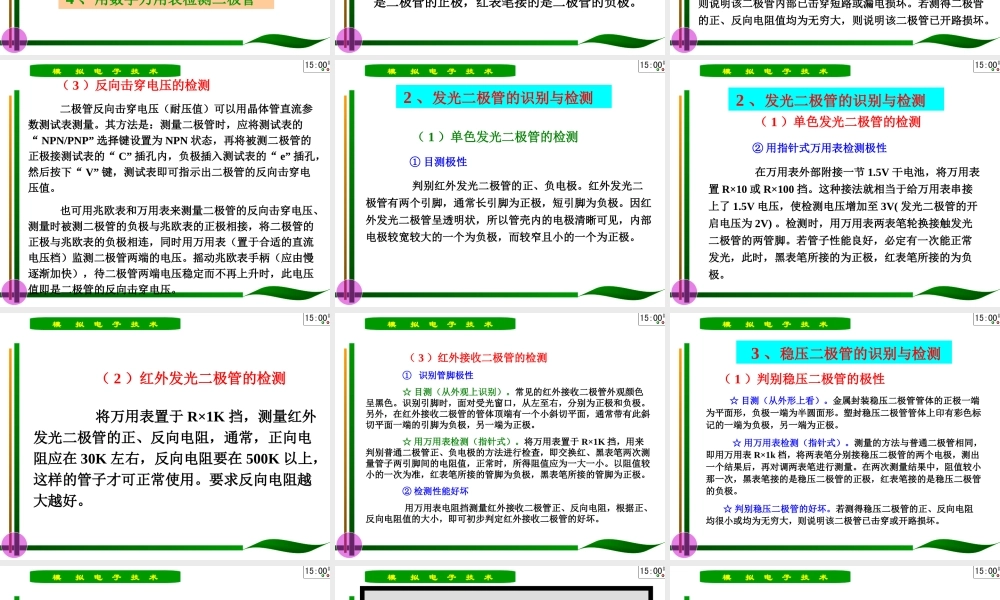

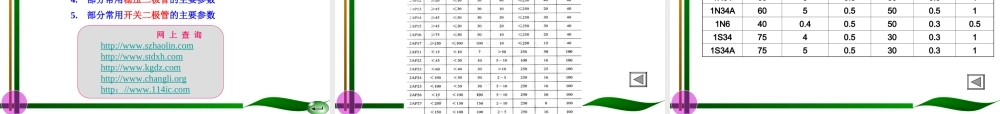

模 拟 电 子 技 术半导体二极管的识别与检测１．会识别半导体二极管；２．会检测半导体二极管；３．会选用半导体二极管。半导体二极管的检测及应用二极管电路的检测及应用第３讲第３讲教学目标教学目标教学重点教学重点教学难点教学难点模 拟 电 子 技 术一、二极管的型号命名国家标准对半导体器件型号的命名举例如下：用数字表示器件序号用汉语拼音表示器件的类型用数字表示器件的电极数目用汉语拼音表示器件的材料和极性模 拟 电 子 技 术我国晶体管的型号命名方法 模 拟 电 子 技 术半导体器件的命名方式第一部分数字 字母 字母 ( 汉拼 ) 数字 字母 ( 汉拼 ) 电极数 材料和极性 器件类型 序号 规格号2 — 二极管3 — 三极管第二部分第三部分A — 锗材料 N 型B — 锗材料 P 型C — 硅材料 N 型D — 硅材料 P 型A — 锗材料 PNPB — 锗材料 NPNC — 硅材料 PNPD — 硅材料 NPNP — 普通管W — 稳压管Z — 整流管K — 开关管U — 光电管X — 低频小功率管G — 高频小功率管D — 低频大功率管A — 高频大功率管第四部分第五部分例： 2CP 2AP 2CZ 2CW 普通硅二极管 普通锗二极管 硅整流二极管 硅稳压二极管 模 拟 电 子 技 术二、二极管的识别与检测 1 、普通二极管的识别与检测 2 、发光二极管的识别与检测 4 、用数字万用表检测二极管 3 、稳压二极管的识别与检测模 拟 电 子 技 术（ 1 ）极性的判别 将万用表置于 R×100 档或 R×1k 档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。 1 、普通二极管的识别与检测模 拟 电 子 技 术 （ 2 ）单向导电性能的检测及好坏的判断 通常，锗材料二极管的正向电阻值为 1kΩ 左右，反向电阻值为 300 左右。硅材料二极管的电阻值为 5 kΩ 左右，反向电阻值为∞（无穷大）。正向电阻越小越好，反向电阻越大越好。正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。 若测得二极管的正、反向电阻值均接近 0 或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。模 ...
