发电机典型故障分析与处理VIP专享VIP免费

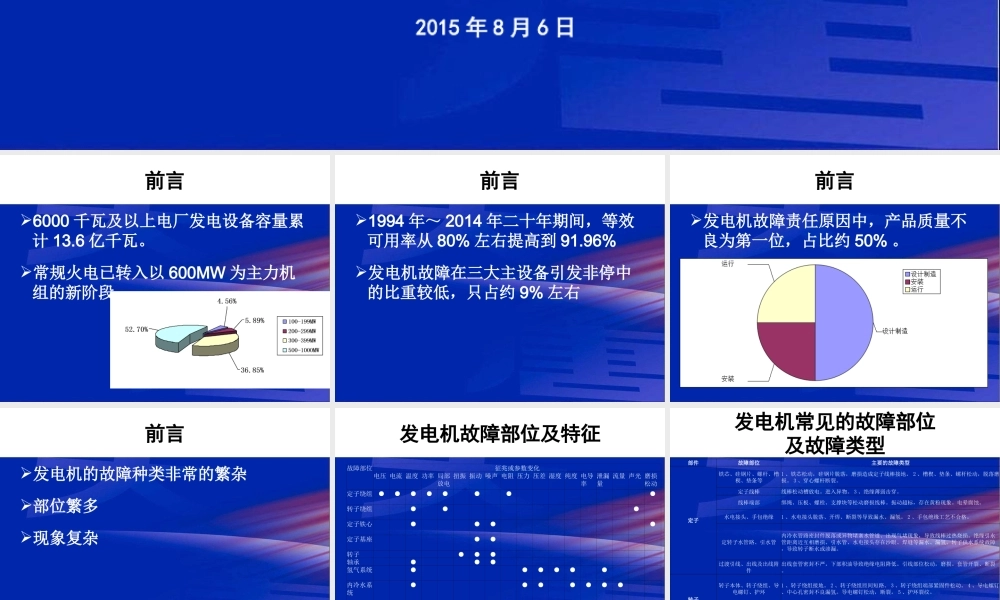

发电机典型故障分析与处理大唐华东电力试验研究所盛明珺2015 年 8 月 6 日前言6000 千瓦及以上电厂发电设备容量累计 13.6 亿千瓦。常规火电已转入以 600MW 为主力机组的新阶段。前言1994 年～ 2014 年二十年期间，等效可用率从 80% 左右提高到 91.96%发电机故障在三大主设备引发非停中的比重较低，只占约 9% 左右前言发电机故障责任原因中，产品质量不良为第一位，占比约 50% 。前言发电机的故障种类非常的繁杂部位繁多现象复杂故障部位征兆或参数变化电压 电流 温度 功率 局部放电扭振 振动 噪声 电阻 压力 压差 湿度 纯度 电导率泄漏量流量 声光 磨损松动定子绕组●●●●● ● ● ●转子绕组 ● ● ● 定子铁心 ● ●● ●定子基座 ●● 转子 ●●● 轴承 ● ●● 氢气系统 ● ●●●● ● 内冷水系统 ● ●● ●●●● 油密封系统 ● 励磁系统●● ● ● 注：“●”表示如果出现故障，可能出现的征兆或参数变化 发电机故障部位及特征发电机常见的故障部位及故障类型部件故障部位主要的故障类型定子铁芯、硅钢片、螺杆、槽楔、垫条等1 、铁芯松动，硅钢片脱落，磨损造成定子线棒接地。 2 、槽楔、垫条、螺杆松动，脱落磨损。 3 、穿心螺杆断裂。定子线棒线棒松动槽放电。进入异物。 3 、绝缘薄弱击穿。线棒端部绑绳、压板、螺栓、支撑块等松动磨损线棒。振动超标，存在黄粉现象。电晕腐蚀。水电接头、手包绝缘1 、水电接头脱落、开焊、断裂等导致漏水、漏氢。 2 、手包绝缘工艺不合格。定转子水管路、引水管内冷水管路密封件脱落或异物堵塞水管道、出现气堵现象，导致线棒过热烧损。绝缘引水管距离近互相磨损。引水管、水电接头存在沙眼、焊缝等漏水、漏氢。转子供水系统故障，导致转子断水或渗漏。过渡引线、出线及出线附件出线套管密封不严。下部积油导致绝缘电阻降低。引线部位松动，磨损。套管开裂、断裂。转子转子本体、转子绕组、导电螺钉、护环1 、转子绕组接地。 2 、转子绕组匝间短路。 3 、转子绕组端部紧固件松动。 4 、导电螺钉、中心孔密封不良漏氢。导电螺钉松动，断裂。 5 、护环裂纹。集电环、刷架、刷握、碳刷、压簧1 、碳刷及刷架松动，积粉严重，接触不良产生环火。 2 、正负极绝缘隔板安全距离不够，正负极短路。 3 、集电环磨损老化。附属系统氢气系统漏氢量超标。氢气纯度超标。氢气湿度超标。 4 、氢冷器...
