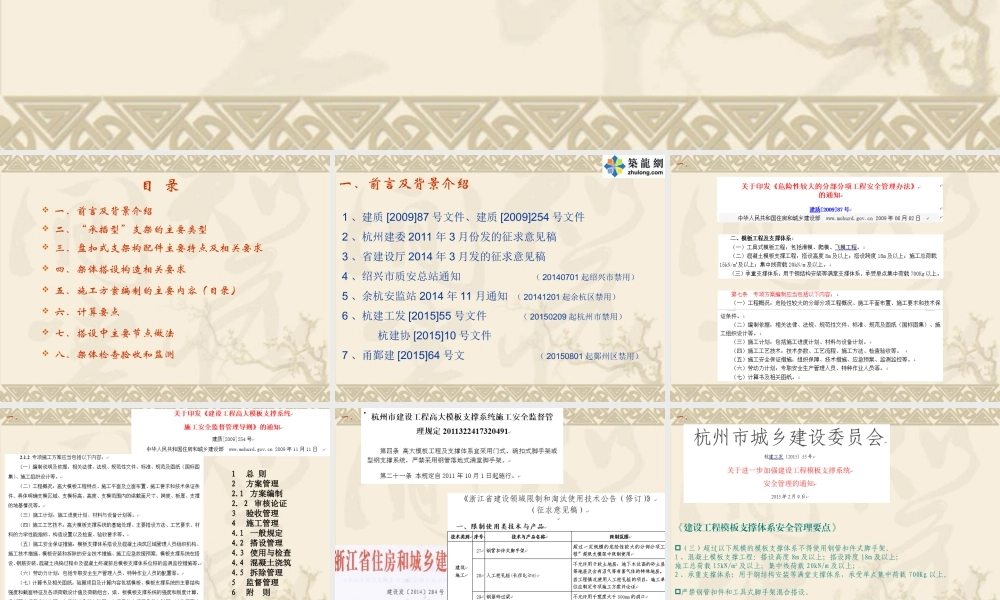

承插型盘扣式钢管支架 施工及方案编制要点解析2015 年 12 月 4 日目 录 一、前言及背景介绍 二、“承插型”支架的主要类型 三、盘扣式支架构配件主要特点及相关要求 四、架体搭设构造相关要求 五、施工方案编制的主要内容（目录） 六、计算要点 七、搭设中主要节点做法 八、架体检查验收和监测一、前言及背景介绍1 、建质 [2009]87 号文件、建质 [2009]254 号文件2 、杭州建委 2011 年 3 月份发的征求意见稿3 、省建设厅 2014 年 3 月发的征求意见稿4 、绍兴市质安总站通知 （ 20140701 起绍兴市禁用）5 、余杭安监站 2014 年 11 月通知 （ 20141201 起余杭区禁用）6 、杭建工发 [2015]55 号文件 （ 20150209 起杭州市禁用） 杭建协 [2015]10 号文件7 、甬鄞建 [2015]64 号文 （ 20150801 起鄞州区禁用）一、一、 1 总 则 2 方案管理 2.1 方案编制 2. 2 审核论证 3 验收管理 4 施工管理 4.1 一般规定 4.2 搭设管理 4.3 使用与检查 4.4 混凝土浇筑 4.5 拆除管理 5 监督管理 6 附 则 4.1.1 高大模板支撑系统应优先选用技术成熟的定型化、工具式支撑体系。 一、《建设工程模板支撑体系安全管理要点》（三）超过以下规模的模板支撑体系不得使用钢管扣件式脚手架。1 、混凝土模板支撑工程：搭设高度 8m 及以上；搭设跨度 18m 及以上；施工总荷载 15kN/m2 及以上；集中线荷载 20kN/m 及以上；2 、承重支撑体系：用于钢结构安装等满堂支撑体系，承受单点集中荷载 700Kg 以上。严禁钢管扣件和工具式脚手架混合搭设。顶部应设可调托撑，不得将立柱顶端与做主梁的钢管用扣件连接。一、3 、由于目前承插型盘扣式支架尚缺乏相应的产品质量标准，因此选用此类支架时，应具有相应的企业标准，并出具经建设行政主管部门备案的证明资料，确保支架的质量。 4 、关于支撑体系混搭，一般要求主要受力体系不得采用不同的支模形式；对于结构形式复杂，使用工具型支架时局部节点需采用辅助措施的不应视为混搭。对于为了支架整体性和稳定性而设置的水平、竖向剪刀撑，可调托撑及不同支模体系间的纵、横向水平连接杆等也不应视为混搭。上述辅助加强措施在专项施工方案中应加以具体化，并应避免有扣件作为传力件（指竖向荷载），专家论证中应重点加以关注。一、其他地方的不同做法一、高大支模架的界定杭建协 [2015]10 号文件：⑴ 搭设...
