金属及各类晶体配位数计算图总结VIP免费

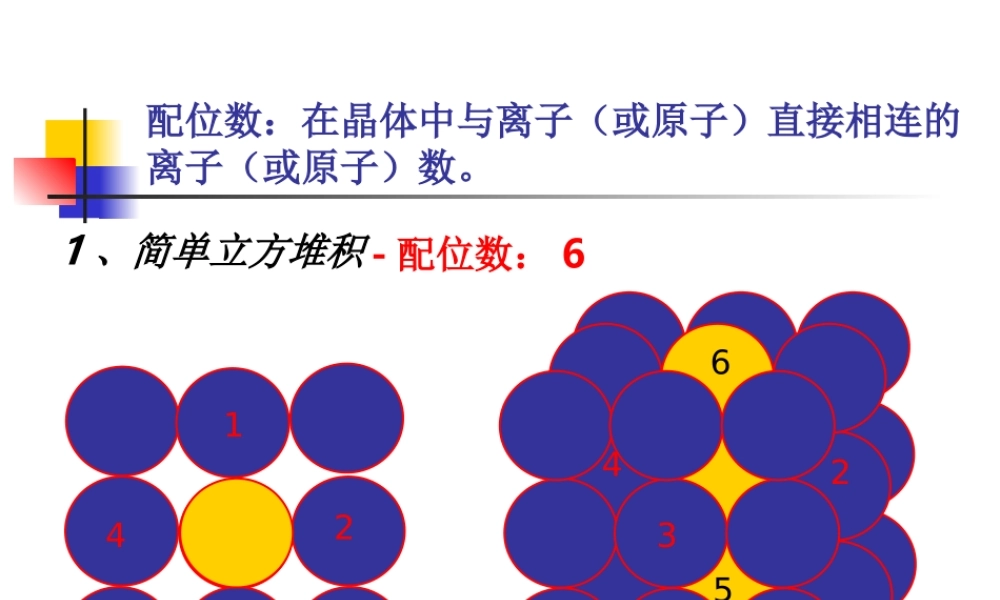

配位数：在晶体中与离子（或原子）直接相连的离子（或原子）数。1 、简单立方堆积1234123456- 配位数： 6 2 、钾型（体心立方堆积）12345678- 配位数： 8 3. 镁型（六方堆积）123456789101112配位数： 12 §1.8 密堆积 配位数一、密堆积和配位数1. 配位数 一个粒子周围最近邻的粒子数称为配位数。描述晶体中粒子排列的紧密程度。2. 粒子排列规律 粒子处在晶体中的平衡位置时，相应的结合能最低，粒子在晶体中的排列应该采取尽可能的紧密方式。3. 密堆积 由全同的小圆球组成的最紧密的堆积称为密堆积。在一般情况下，晶体中的粒子不能看成全同的小圆球。 二、六角密堆积和立方密堆积1. 六角密堆积 ( 六角密积 )(1) 堆积形式如图所示，为 ABAB… 组合(2) 堆积特点层的垂直方向为 6 度象转轴。六角晶系中的 c 轴。它是一种复式格子。原胞当中含有两个粒子。 2. 立方密堆积 ( 立方密积 )(1) 堆积形式如图所示： ABCABC… 组合(2) 堆积特点层的垂直方向为三次象转轴。既是立方体的空间对角线。原胞当中包含一个粒子，是布拉菲格子。 3. 典型结构的配位数(1) 六角密积和立方密积的配位数都是十二。即晶体中最大配位数为十二。(2) 当晶体不是由全同的粒子组成时，相应的配位数要发生变化—减小。由于晶体的对称性和周期性的特点，以及粒子在结合成晶体时，是朝着结合能最小、最稳固的方向发展。因此，相应的配位数只能取 :8(CsCl 型结构 ) 、 6(NaCl 型结构 ) 、 4( 金刚石型结构 ) 、3( 层状结构 ) 、 2( 链状结构 ) 。 4. 氯化铯型结构的配位数 如图所示，大球 ( 半径为 R) 中心为立方体顶角，小球 ( 半径为 r) 位于立方体的中心。iajakaClCs如果大球相切，则立方体的边长为：Ra2空间对角线的长度为：Ra323 oCoClA69.1A81.1-srR93.0-ClCRr s Ra2(1) 如果小球恰好与大球相切，则小球的直径为：RrRa32223RR- RRr73.0132-3221排列最紧密，结构最稳定。(2) 如果小球直径大于 0.73R, 则小球可以与大球相切 , 而大球则不再相切。 化铯型。时，两种球的排列为氯当73.01 Rr (3) 如果小球直径小于 0.73R, 则小球不能与大球相切 , 小球在中心可以摇动，结构不稳定，以致不能存在，于是结构将取配位数较低的排列 ( 配位数为 6 的排列 ) 。5. 氯化钠型结构的配位数(1) 如图所示，大球 ( 半径为 R) 相...
