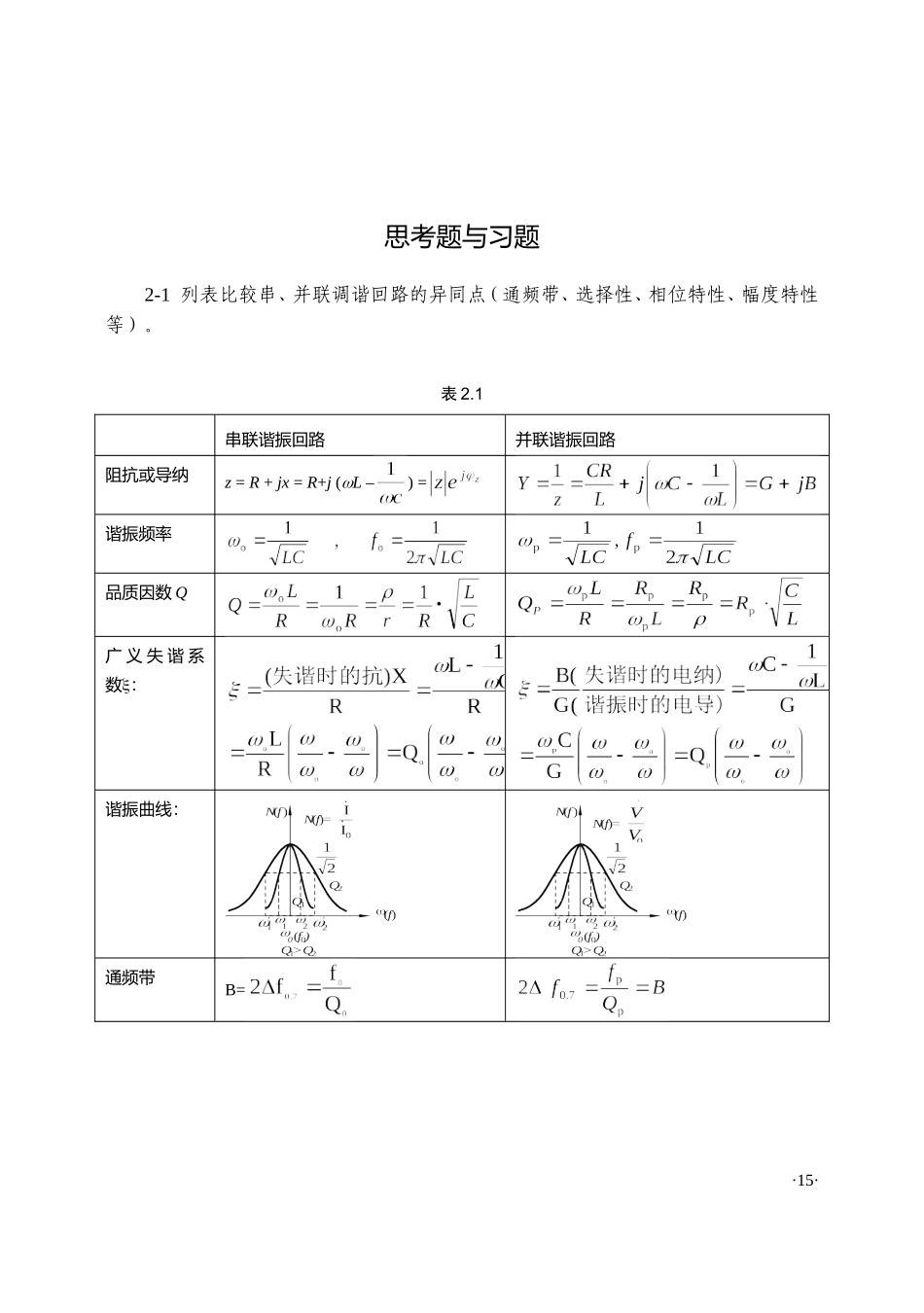

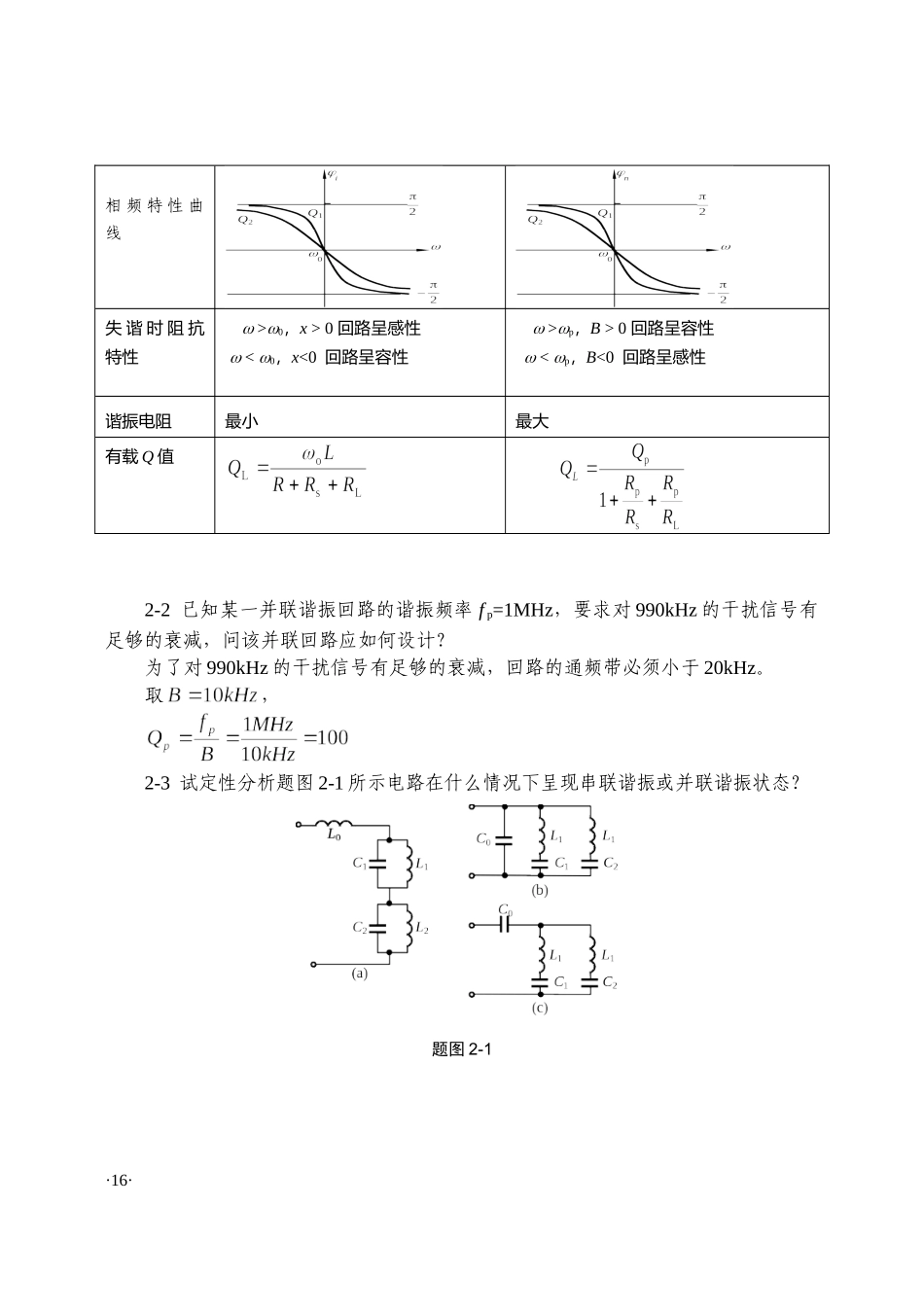

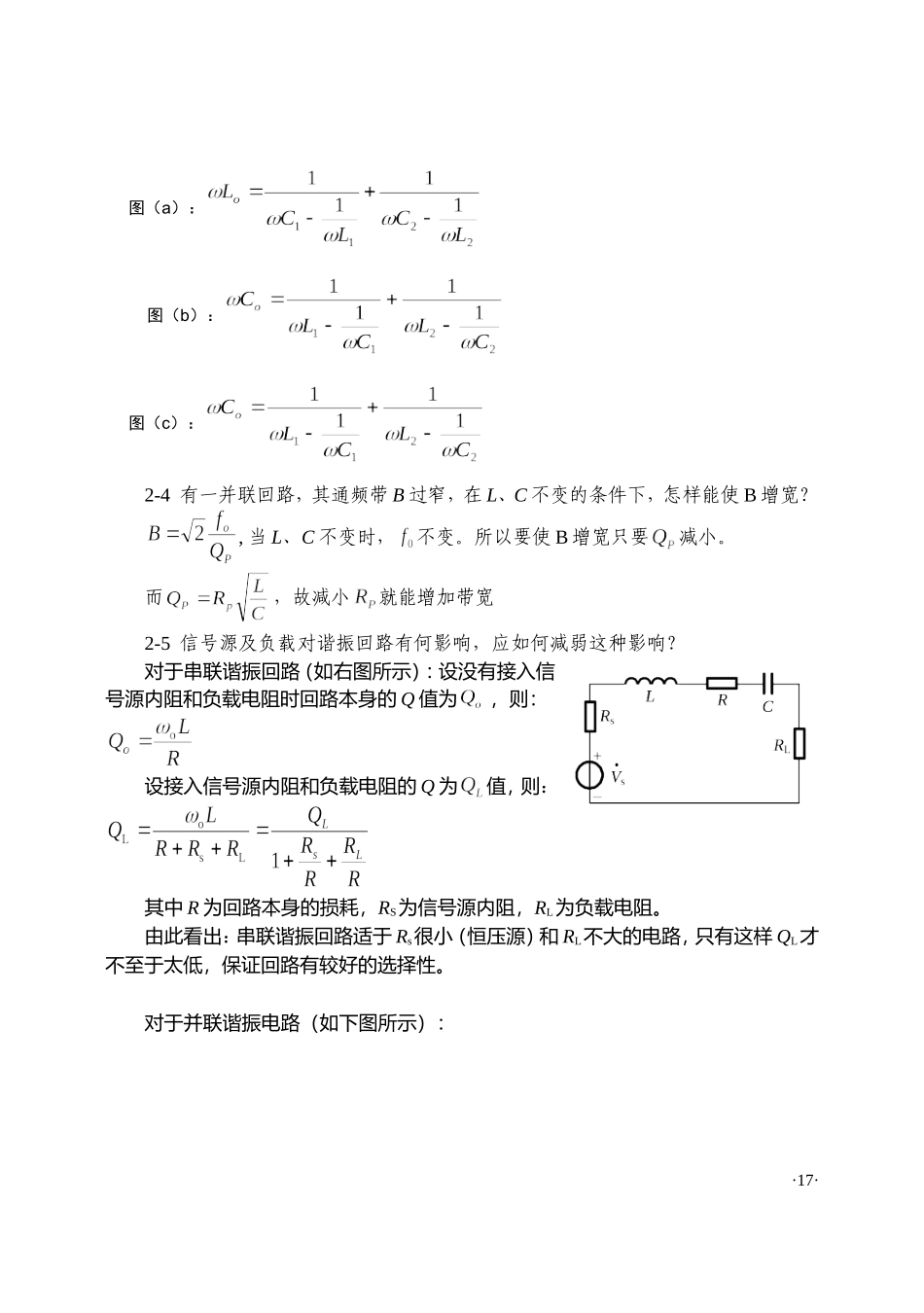

思考题与习题2-1 列表比较串、并联调谐回路的异同点（通频带、选择性、相位特性、幅度特性等）。表 2.1串联谐振回路并联谐振回路阻抗或导纳z = R + jx = R+j (L –) =谐振频率品质因数 Q 广 义 失 谐 系数：谐振曲线：通频带B=·15·相 频 特 性 曲线 失 谐 时 阻 抗特性  >0，x > 0 回路呈感性  < 0，x<0 回路呈容性 >p，B > 0 回路呈容性  < p，B<0 回路呈感性谐振电阻最小最大有载 Q 值2-2 已知某一并联谐振回路的谐振频率 f p=1MHz，要求对 990kHz 的干扰信号有足够的衰减，问该并联回路应如何设计？为了对 990kHz 的干扰信号有足够的衰减，回路的通频带必须小于 20kHz。取，2-3 试定性分析题图 2-1 所示电路在什么情况下呈现串联谐振或并联谐振状态？题图 2-1·16· 图（a）：图（b）： 图（c）：2-4 有一并联回路，其通频带 B 过窄，在 L、C 不变的条件下，怎样能使 B 增宽？, 当 L、C 不变时，不变。所以要使 B 增宽只要减小。而，故减小就能增加带宽2-5 信号源及负载对谐振回路有何影响，应如何减弱这种影响？对于串联谐振回路（如右图所示）：设没有接入信号源内阻和负载电阻时回路本身的 Q 值为 ，则：设接入信号源内阻和负载电阻的 Q 为值，则： 其中 R 为回路本身的损耗，RS为信号源内阻，RL为负载电阻。由此看出：串联谐振回路适于 Rs很小（恒压源）和 RL不大的电路，只有这样 QL才不至于太低，保证回路有较好的选择性。对于并联谐振电路（如下图所示）：·17·设接入信号源内阻和负载电阻的 Q 值为由于没有信号源内阻和负载接入时的 Q 值为由式（2-31）可知，当 Rs 和 RL较小时，QL也减小，所以对并联回路而言，并联的电阻越大越好。因此并联谐振回路适于恒流源。2-6 已知某电视机一滤波电路如题图 2-2 所示，试问这个电路对什么信号滤除能力最强，对什么信号滤除能力最弱，定性画出它的幅频特性。V1=V2? 题图 2-2 题图 2-32-7 已知调谐电路如题图 2-3 所示，回路的谐振频率为 465kHz，试求：（1）电感 L 值；（2）L 无损耗时回路的通频带；（3）L 有损耗（QL=100）回路的通频带宽度。左侧电路的接入系数： ·18· 右侧电路的接入系数： 等效电源： 等效阻抗： 等效容抗： 电容值未知2-8 回路的插入损耗是怎样引起的，应如何减小这一损耗？由于回路有谐振电阻 Rp存在，它会消耗功率因此信号...
