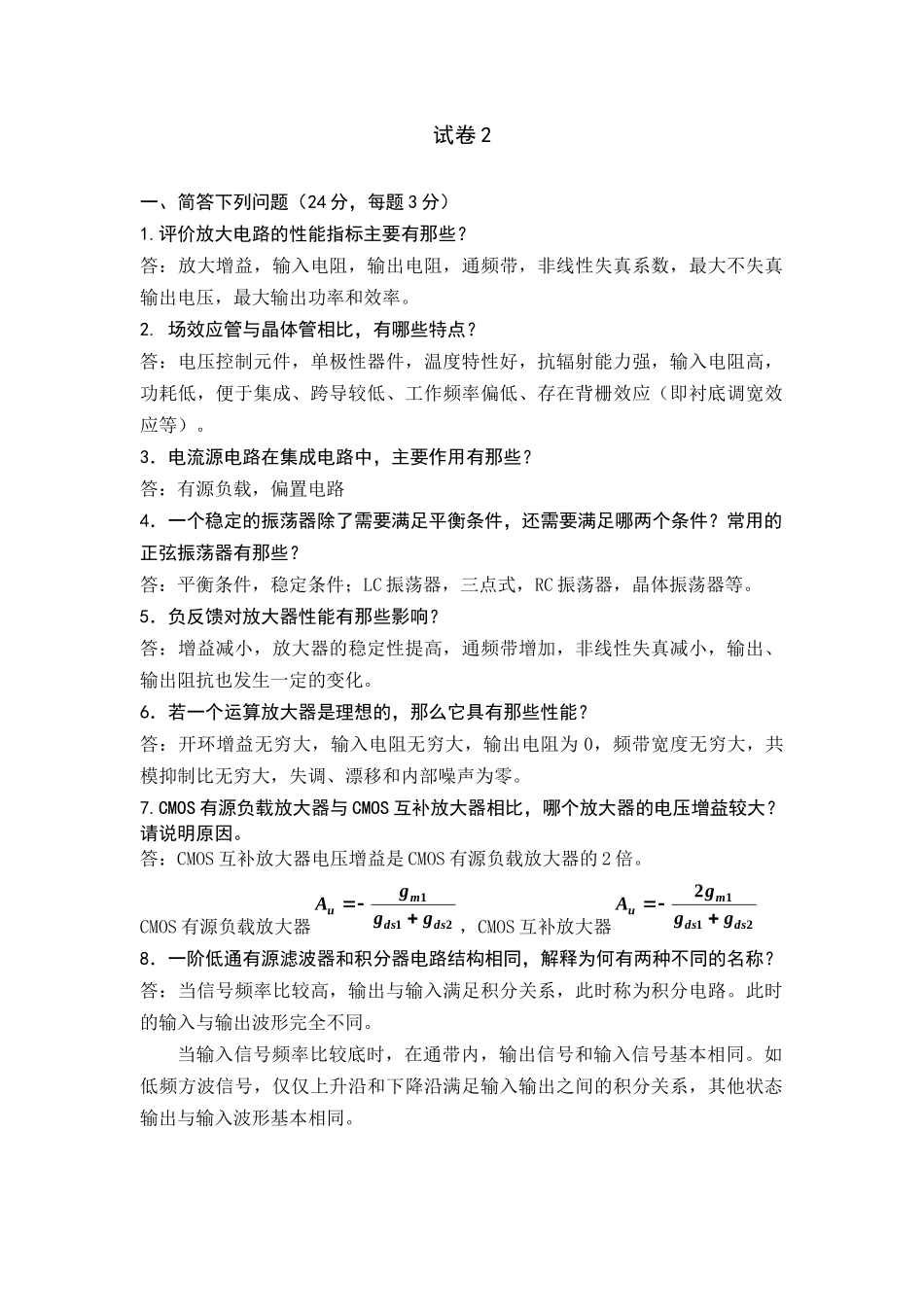

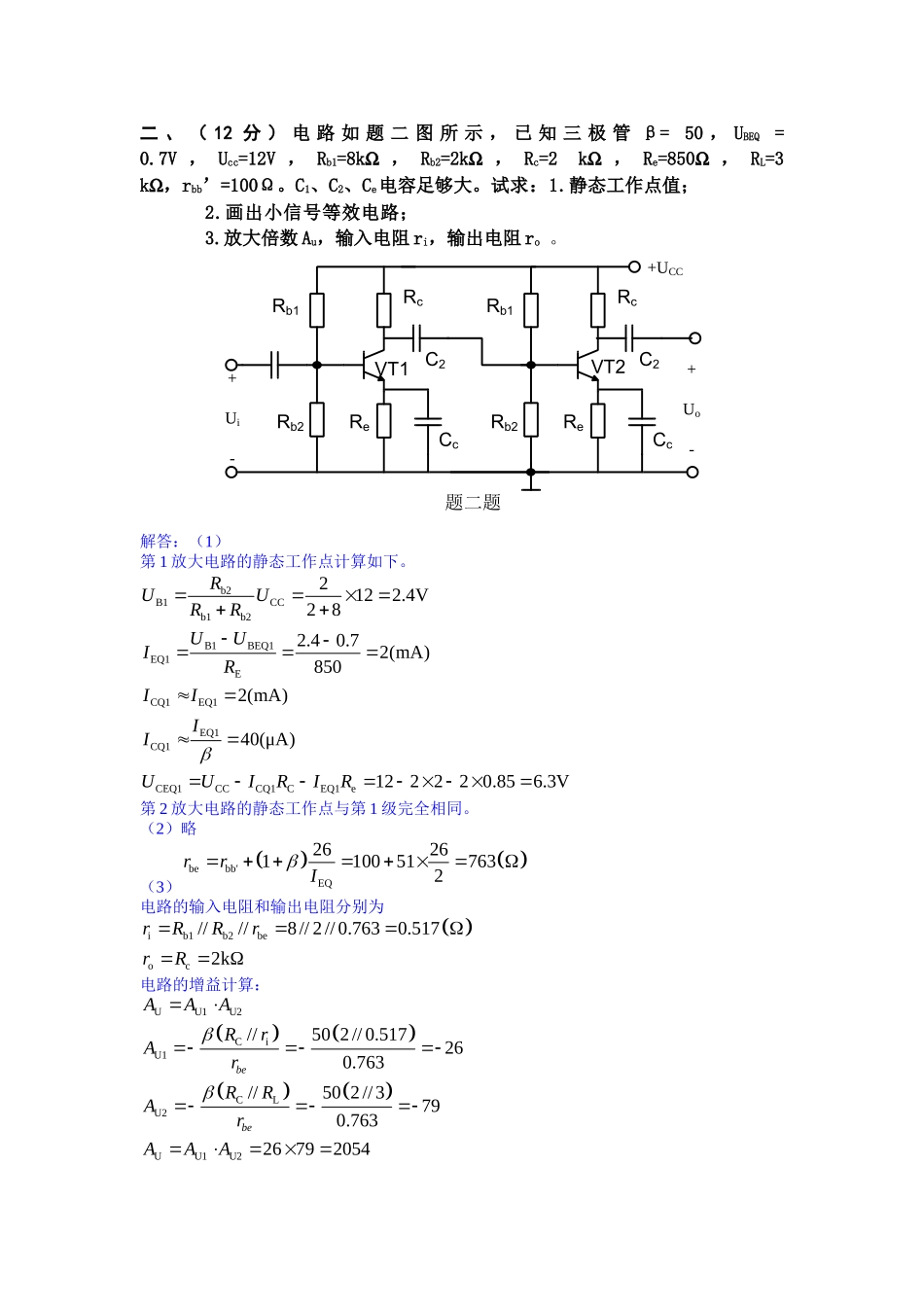

试卷 2一、简答下列问题（24 分，每题 3 分）1.评价放大电路的性能指标主要有那些？答：放大增益，输入电阻，输出电阻，通频带，非线性失真系数，最大不失真输出电压，最大输出功率和效率。2. 场效应管与晶体管相比，有哪些特点？答：电压控制元件，单极性器件，温度特性好，抗辐射能力强，输入电阻高，功耗低，便于集成、跨导较低、工作频率偏低、存在背栅效应（即衬底调宽效应等）。3．电流源电路在集成电路中，主要作用有那些？答：有源负载，偏置电路4．一个稳定的振荡器除了需要满足平衡条件，还需要满足哪两个条件？常用的正弦振荡器有那些？答：平衡条件，稳定条件；LC 振荡器，三点式，RC 振荡器，晶体振荡器等。5．负反馈对放大器性能有那些影响？答：增益减小，放大器的稳定性提高，通频带增加，非线性失真减小，输出、输出阻抗也发生一定的变化。6．若一个运算放大器是理想的，那么它具有那些性能？答：开环增益无穷大，输入电阻无穷大，输出电阻为 0，频带宽度无穷大，共模抑制比无穷大，失调、漂移和内部噪声为零。7.CMOS 有源负载放大器与 CMOS 互补放大器相比，哪个放大器的电压增益较大？请说明原因。答：CMOS 互补放大器电压增益是 CMOS 有源负载放大器的 2 倍。CMOS 有源负载放大器，CMOS 互补放大器8．一阶低通有源滤波器和积分器电路结构相同，解释为何有两种不同的名称？答：当信号频率比较高，输出与输入满足积分关系，此时称为积分电路。此时的输入与输出波形完全不同。当输入信号频率比较底时，在通带内，输出信号和输入信号基本相同。如低频方波信号，仅仅上升沿和下降沿满足输入输出之间的积分关系，其他状态输出与输入波形基本相同。211dsdsmugggA2112dsdsmugggA二 、 （ 12 分 ） 电 路 如 题 二 图 所 示 ， 已 知 三 极 管 β= 50 ， UBEQ = 0.7V ， Ucc=12V ， Rb1=8kW ， Rb2=2kW ， Rc=2 kW ， Re=850W ， RL=3 kW，rbb’=100Ω。C1、C2、Ce电容足够大。试求：1.静态工作点值；2.画出小信号等效电路；3.放大倍数 Au，输入电阻 ri，输出电阻 ro 。解答：（1）第 1 放大电路的静态工作点计算如下。第 2 放大电路的静态工作点与第 1 级完全相同。（2）略（3）电路的输入电阻和输出电阻分别为电路的增益计算：+Ui-Rb1Rb2RcReC2Cc题二题+UCC+Uo-Rb1Rb2RcReC2CcVT1VT2b2B1CCb1b2B1BEQ1EQ1ECQ1EQ1EQ1CQ1CEQ1CCCQ1CEQ1e2122.4V282.40.72...
