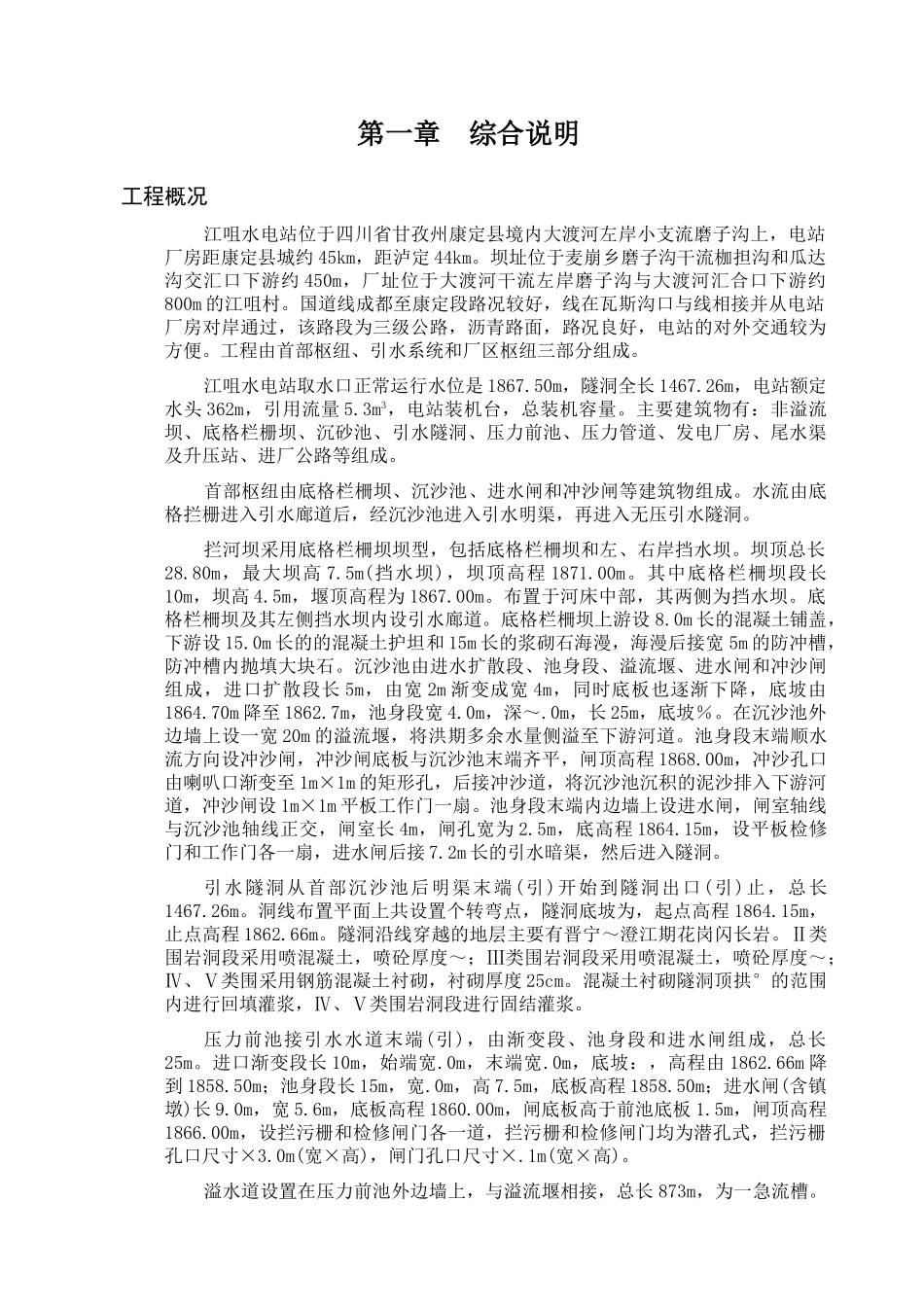

目 录第一章 综合说明 工程概况江咀水电站位于四川省甘孜州康定县境内大渡河左岸小支流磨子沟上，电站厂房距康定县城约 45km，距泸定 44km。坝址位于麦崩乡磨子沟干流枷担沟和瓜达沟交汇口下游约 450m，厂址位于大渡河干流左岸磨子沟与大渡河汇合口下游约800m 的江咀村。国道线成都至康定段路况较好，线在瓦斯沟口与线相接并从电站厂房对岸通过，该路段为三级公路，沥青路面，路况良好，电站的对外交通较为方便。工程由首部枢纽、引水系统和厂区枢纽三部分组成。 江咀水电站取水口正常运行水位是 1867.50m，隧洞全长 1467.26m，电站额定水头 362m，引用流量 5.3m3，电站装机台，总装机容量。主要建筑物有：非溢流坝、底格栏栅坝、沉砂池、引水隧洞、压力前池、压力管道、发电厂房、尾水渠及升压站、进厂公路等组成。首部枢纽由底格栏柵坝、沉沙池、进水闸和冲沙闸等建筑物组成。水流由底格拦栅进入引水廊道后，经沉沙池进入引水明渠，再进入无压引水隧洞。拦河坝采用底格栏柵坝坝型，包括底格栏柵坝和左、右岸挡水坝。坝顶总长28.80m，最大坝高 7.5m(挡水坝)，坝顶高程 1871.00m。其中底格栏柵坝段长10m，坝高 4.5m，堰顶高程为 1867.00m。布置于河床中部，其两侧为挡水坝。底格栏柵坝及其左侧挡水坝内设引水廊道。底格栏柵坝上游设 8.0m 长的混凝土铺盖，下游设 15.0m 长的的混凝土护坦和 15m 长的浆砌石海漫，海漫后接宽 5m 的防冲槽，防冲槽内抛填大块石。沉沙池由进水扩散段、池身段、溢流堰、进水闸和冲沙闸组成，进口扩散段长 5m，由宽 2m 渐变成宽 4m，同时底板也逐渐下降，底坡由1864.70m 降至 1862.7m，池身段宽 4.0m，深～.0m，长 25m，底坡％。在沉沙池外边墙上设一宽 20m 的溢流堰，将洪期多余水量侧溢至下游河道。池身段末端顺水流方向设冲沙闸，冲沙闸底板与沉沙池末端齐平，闸顶高程 1868.00m，冲沙孔口由喇叭口渐变至 1m×1m 的矩形孔，后接冲沙道，将沉沙池沉积的泥沙排入下游河道，冲沙闸设 1m×1m 平板工作门一扇。池身段末端内边墙上设进水闸，闸室轴线与沉沙池轴线正交，闸室长 4m，闸孔宽为 2.5m，底高程 1864.15m，设平板检修门和工作门各一扇，进水闸后接 7.2m 长的引水暗渠，然后进入隧洞。引水隧洞从首部沉沙池后明渠末端(引)开始到隧洞出口(引)止，总长1467.26m。洞线布置平面上共设置个转弯点，隧洞底坡为，起点高程 1864.15m，止点高程 1862.66m。隧洞沿线穿越的地层...
