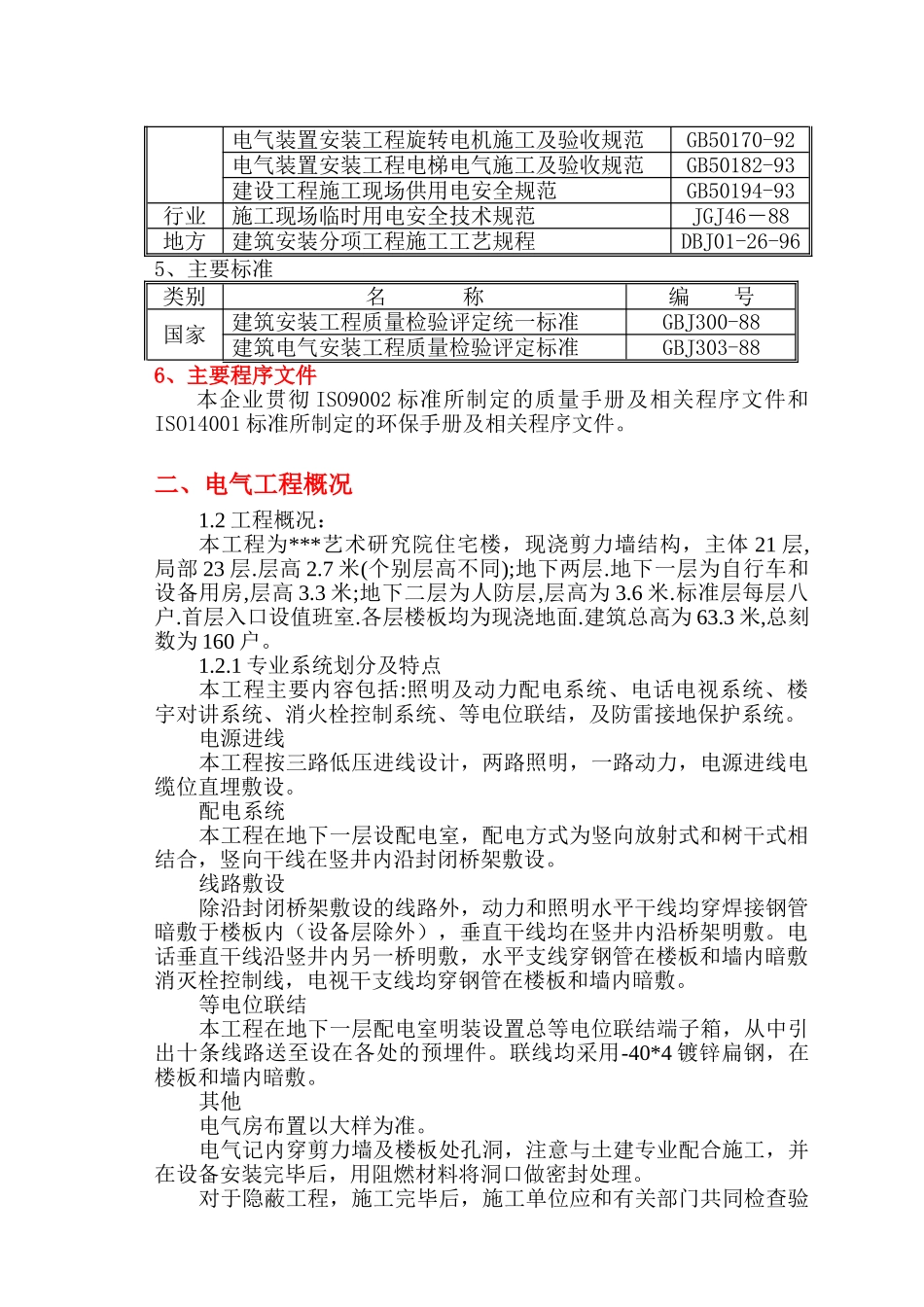

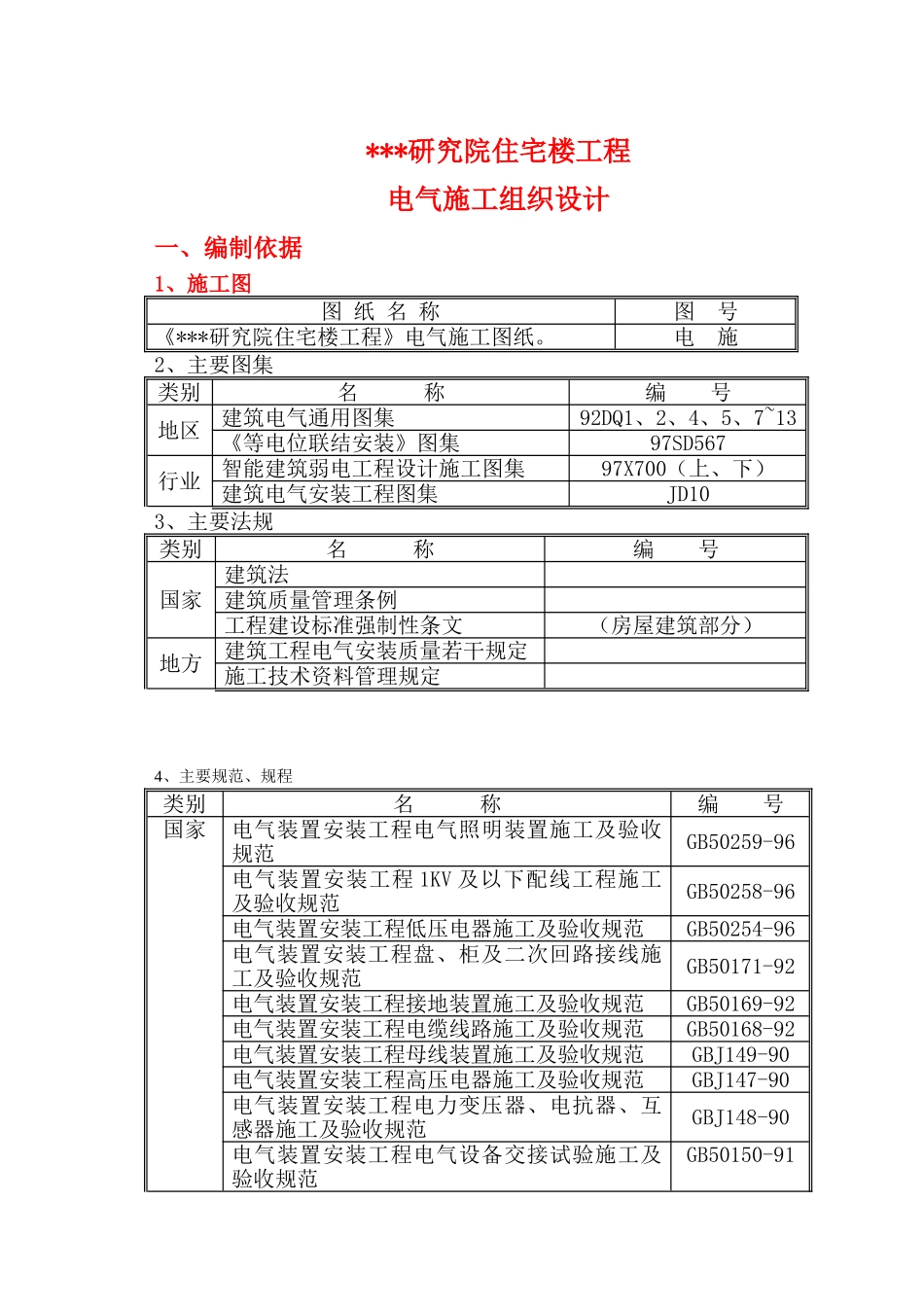

***研究院住宅楼工程电气施工组织设计 一、编制依据1、施工图图 纸 名 称图 号《***研究院住宅楼工程》电气施工图纸。电 施2、主要图集类别名 称编 号地区建筑电气通用图集92DQ1、2、4、5、7~13《等电位联结安装》图集97SD567行业智能建筑弱电工程设计施工图集97X700（上、下）建筑电气安装工程图集JD103、主要法规类别名 称编 号国家建筑法建筑质量管理条例工程建设标准强制性条文（房屋建筑部分）地方建筑工程电气安装质量若干规定施工技术资料管理规定4、主要规范、规程类别名 称编 号国家电气装置安装工程电气照明装置施工及验收规范GB50259-96电气装置安装工程 1KV 及以下配线工程施工及验收规范GB50258-96电气装置安装工程低压电器施工及验收规范GB50254-96电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-92电气装置安装工程接地装置施工及验收规范GB50169-92电气装置安装工程电缆线路施工及验收规范GB50168-92电气装置安装工程母线装置施工及验收规范GBJ149-90电气装置安装工程高压电器施工及验收规范GBJ147-90电气装置安装工程电力变压器、电抗器、互感器施工及验收规范GBJ148-90电气装置安装工程电气设备交接试验施工及验收规范GB50150-91电气装置安装工程旋转电机施工及验收规范GB50170-92电气装置安装工程电梯电气施工及验收规范GB50182-93建设工程施工现场供用电安全规范GB50194-93行业施工现场临时用电安全技术规范JGJ46－88地方建筑安装分项工程施工工艺规程DBJ01-26-965、主要标准类别名 称编 号国家建筑安装工程质量检验评定统一标准GBJ300-88建筑电气安装工程质量检验评定标准GBJ303-886、主要程序文件本企业贯彻 ISO9002 标准所制定的质量手册及相关程序文件和ISO14001 标准所制定的环保手册及相关程序文件。二、电气工程概况1.2 工程概况：本工程为***艺术研究院住宅楼，现浇剪力墙结构，主体 21 层,局部 23 层.层高 2.7 米(个别层高不同);地下两层.地下一层为自行车和设备用房,层高 3.3 米;地下二层为人防层,层高为 3.6 米.标准层每层八户.首层入口设值班室.各层楼板均为现浇地面.建筑总高为 63.3 米,总刻数为 160 户。1.2.1 专业系统划分及特点本工程主要内容包括:照明及动力配电系统、电话电视系统、楼宇对讲系统、消火栓控制系统、等电位联结，及防雷接地保护系统。电源进线本工程按三路低压进线设计，两路照明，一路动力，电源进线电缆位直埋敷设。配电系统本工程在地下...
