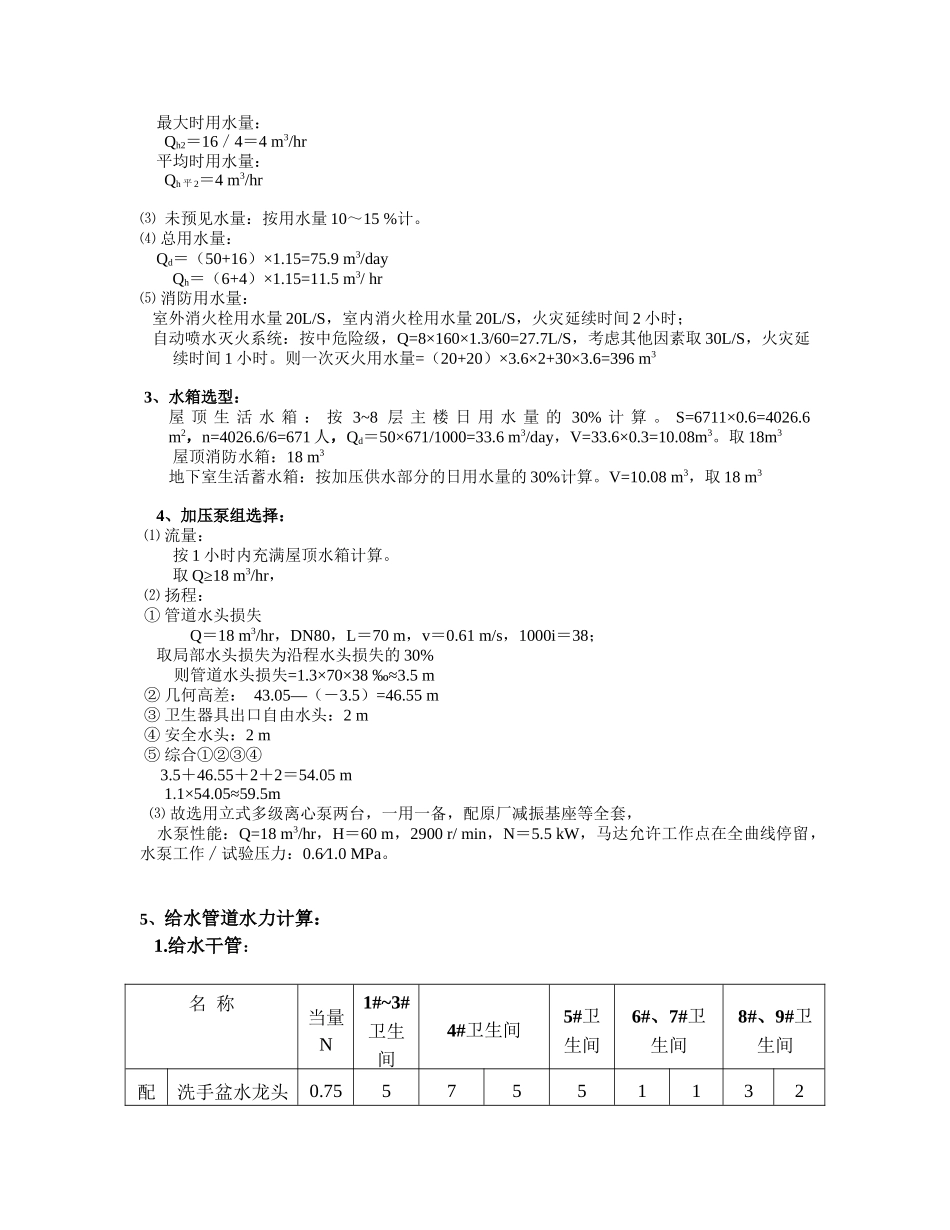

给排水设计给排水设计 一、设计依据： 1、《建筑给水排水设计规范》GB 50015-2003； 2、《全国民用建筑工程设计技术措施•给水排水》； 3、《高层民用建筑设计防火规范》GB 50045-95 (2001 年版)； 4、《自动喷水灭火系统设计规范》GBJ 50084-2001； 5、《建筑灭火器配置设计规范》GBJ 140-90 (1997 年版)； 6、上海市消防局沪消发[2002]37 号《关于规范建筑灭火器配置的通知》； 7、《民用建筑水灭火系统设计规范》DGJ08-94-2001； 8、其它现行的有关设计规范、规程和规定； 9、有关主管部门对方案设计的审查意见； 10、业主提出的设计要求； 11、建筑工种提供的图纸； 二、设计范围：本工种主要负责基地内建筑物室内外给水、污废水、雨水、消防栓消防、自动喷水灭火、灭火器配置等的施工图设计与配合。三、给水系统： 1、给水水源和系统： 为满足消防用水要求，从市政自来水管上引入两路进水管，进水管口径为 DN 200（生活用水接自其中一路），在基地内以 DN200 管形成环网，进入基地处生活用水设水表计量。 室外浇洒道路用水、绿化用水、外墙面清洗用水、-1~2 层的生活用水等，利用城市管网水压直接供给。 其余用水进入主楼地下室生活水箱，经加压泵组抽吸、提升至屋顶水箱后供给。 2、用水量计算： ⑴ 办公用水：人数： 主楼地上部分面积为 7433m2,副楼面积为 3083m2，有效面积为建筑面积60%，每人使用面积按 6m2 计，则办公人数为：（ 7433+3083 ）×60%/6=1052，取 1000 人； 用水量标准： 50 L/人·班； 时变化系数： K＝1.2； 使用时间： 10 小时； 最高日用水量： Qd1＝50×1000／1000＝50 m3/day 最大时用水量： Qh1＝50×1.2／10＝6 m3/hr 平均时用水量： Qh 平 1＝50／10＝5m3/hr ⑵ 道路地面冲洗用水和绿化用水： 用水量标准： 2 L/ m2·次；使用时间： 以 2 h/ 次，上、下午各一次计； 面积： 约 4000 m2； 最高日用水量： Qd2＝2×4000×2／1000＝16 m3/day 最大时用水量： Qh2＝16／4＝4 m3/hr 平均时用水量： Qh 平 2＝4 m3/hr⑶ 未预见水量：按用水量 10～15 %计。 ⑷ 总用水量： Qd＝（50+16）×1.15=75.9 m3/day Qh＝（6+4）×1.15=11.5 m3/ hr ⑸ 消防用水量： 室外消火栓用水量 20L/S，室内消火栓用水量 20L/S，火灾延续时间 2 小时； 自动喷水灭火系统：按中危险级，Q=8×160×1.3/60=27.7L/S，考虑其他因素取 ...
