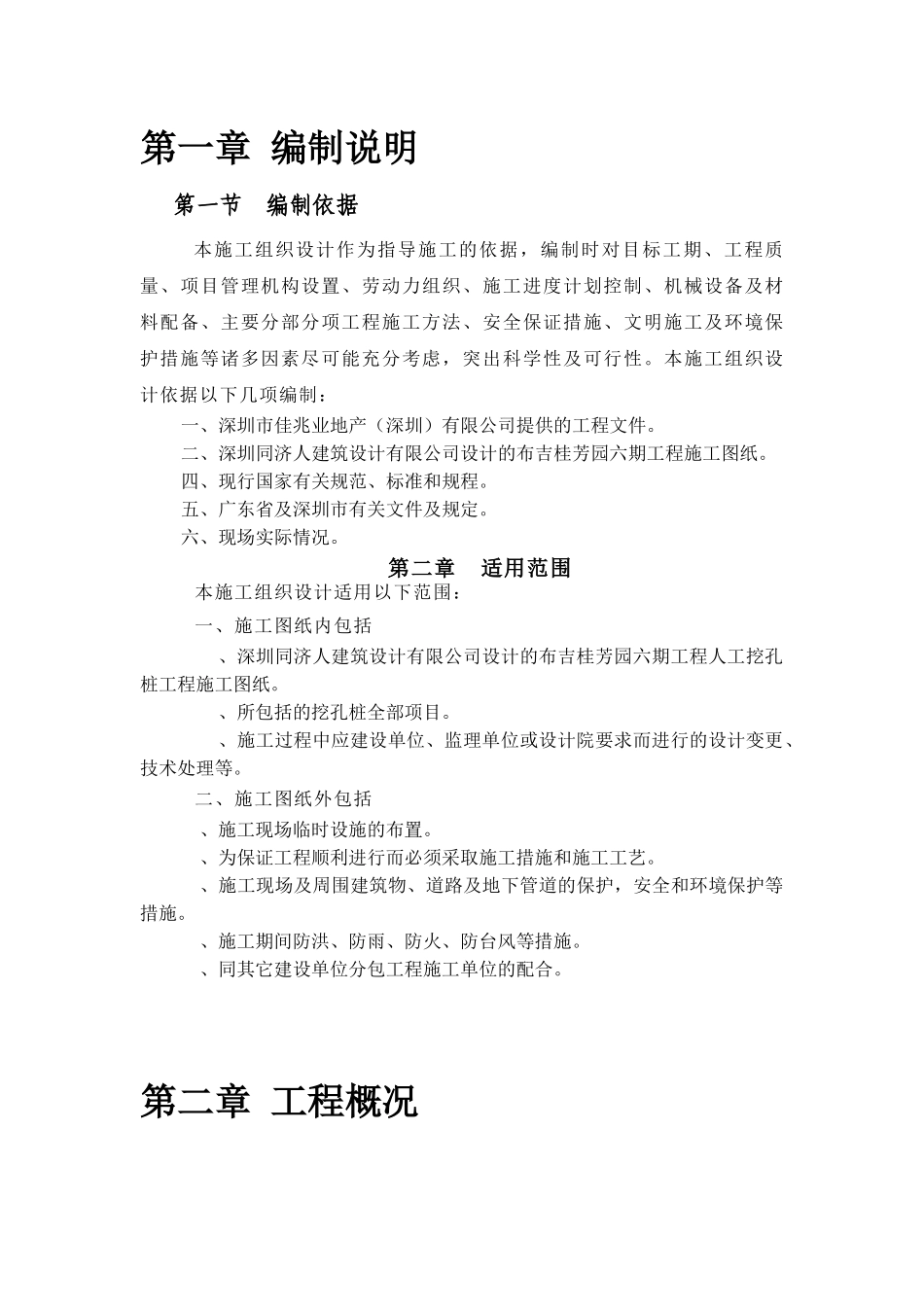

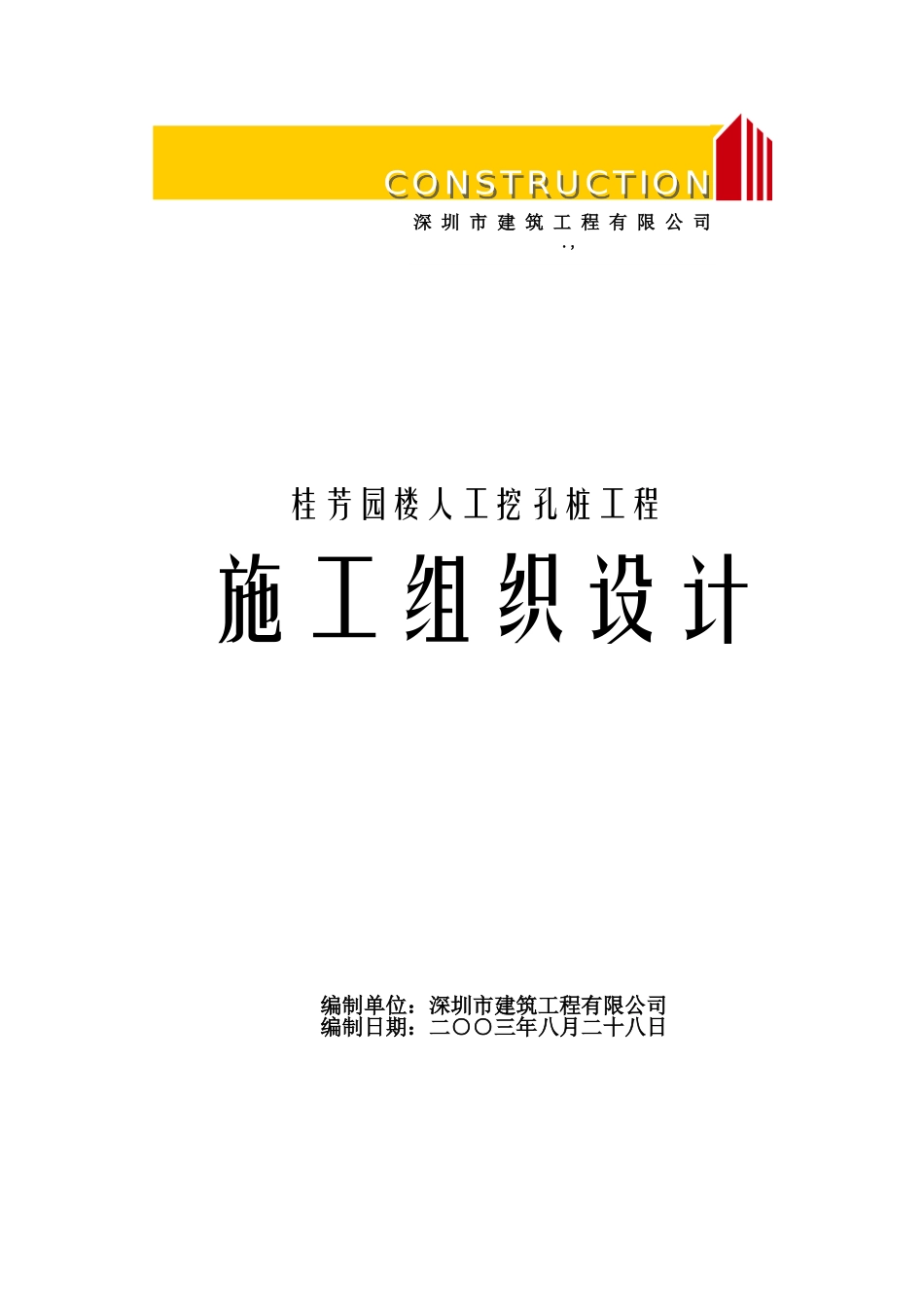

深 圳 市 建 筑 工 程 有 限 公 司 ., 施工组织设计编制单位：深圳市建筑工程有限公司编制日期：二○○三年八月二十八日桂芳园楼人工挖孔桩工程目录第一章 编制说明第一节 编制依据本施工组织设计作为指导施工的依据，编制时对目标工期、工程质量、项目管理机构设置、劳动力组织、施工进度计划控制、机械设备及材料配备、主要分部分项工程施工方法、安全保证措施、文明施工及环境保护措施等诸多因素尽可能充分考虑，突出科学性及可行性。本施工组织设计依据以下几项编制：一、深圳市佳兆业地产（深圳）有限公司提供的工程文件。二、深圳同济人建筑设计有限公司设计的布吉桂芳园六期工程施工图纸。四、现行国家有关规范、标准和规程。五、广东省及深圳市有关文件及规定。六、现场实际情况。第二章 适用范围本施工组织设计适用以下范围：一、施工图纸内包括、深圳同济人建筑设计有限公司设计的布吉桂芳园六期工程人工挖孔桩工程施工图纸。、所包括的挖孔桩全部项目。、施工过程中应建设单位、监理单位或设计院要求而进行的设计变更、技术处理等。二、施工图纸外包括、施工现场临时设施的布置。、为保证工程顺利进行而必须采取施工措施和施工工艺。、施工现场及周围建筑物、道路及地下管道的保护，安全和环境保护等措施。、施工期间防洪、防雨、防火、防台风等措施。、同其它建设单位分包工程施工单位的配合。第二章 工程概况第一节 工程概况本工程位于深圳市布吉镇中翠路。本工程桩基采用人工挖孔桩,总根数为根,平均桩长米,桩径平均米,持力层为强风化岩。一、桩端必须进入强风化岩层中下部(承载力特征值不小于) 不少于米后(须经勘查单位确认)方可扩孔。有效桩长不小于(为桩身直径)。二、桩身纵筋通长设置。三、为保证桩顶混凝土的质量，桩顶应比所规定的设计标高超浇，在以后浇筑底板或承台结构时，再将此超浇部分凿掉。超浇高度不少于。四、护壁及固定环箍桩身直径护壁(壁厚)(环筋)(直筋)砼强度等级≤ΦΦ>ΦΦ五、施工要求 ：、桩基施工时必须做好有关降水、挡土，护坡等工作并采取安全措施。、挖孔桩分段挖掘的每段长度约在．9m 左右；若遇到不良地基土时，则应减少每段长度。、钢筋笼直径可比桩身直径小 140mm，纵向主筋连接以及固定环筋与主筋交接处均需采用焊接。螺旋箍筋当采用搭接连接时，搭接长度。浇灌混凝土时应采取措施，防止钢筋笼位置走动变位。、桩挖至持力岩层或规定深度时，均应通知有关单位共同进行检验，验...
